汽车混合动力系统示教板,混合动力教学演示

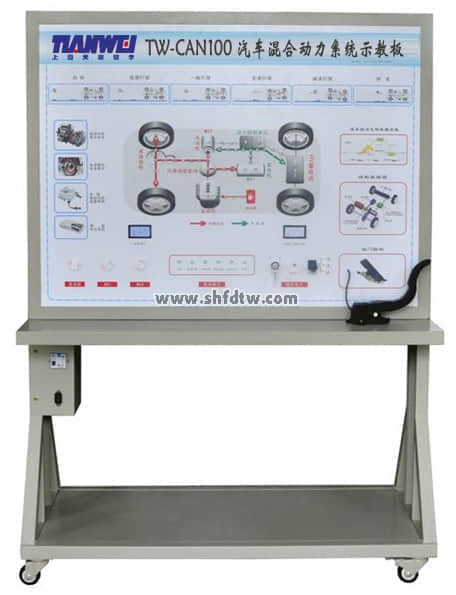

TW-CAN100 汽车混合动力系统示教板

一、功能特点

1、汽车混合动力系统示教板完整展示了汽车混联式混合动力系统，可以动态模拟混合动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机、发动机以及发电机的运行状态，动态展示汽车混合动力系统的特点和优势。

您只要致电：021-55884001（袁经理）

找不到所需产品？请点击产品导航页

当前产品页面地址：http://www.shfdtw.com/productshow-56-1418-1.html

2、示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图，表面喷涂光油；学员可直观对照汽车混合动力系统结构原理图和实物，认识和分析汽车混合动力系统的工作原理。

3、示教板面板上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、转速表、电流指示表等，并辅以发光二极管进行系统流向的动态指示，还设有三台模拟电机用来分别演示发动机、电动机以及发电机的工作状态。

4、示教板整体采用1.5mm厚冷轧板，严格按钣金加工工艺操作，经酸洗、喷塑，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。

5、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。

二、技术参数

1、外接电源：交流220V±10% 50Hz

2、工作电压：直流12V

3、工作温度：-40℃～+50℃

4、外形尺寸：1600×700×1600mm(长×宽×高)

三、实训项目

1．可模拟运行汽车混合动力系统，展示汽车混合动力系统的组成结构及原理。安装三台电机分别用来演示发动机、MG1电机、MG2电机的工作状态；且用发光二极管进行系统流向的动态指示。

2．操纵点火开关与调节开关，可模拟演示汽车混合动力系统的各工况工作过程。

3. 模拟混合动力系统启动工作过程

4. 模拟混合动力系统低速行驶工作过程

5. 模拟混合动力系统一般行驶工作过程

6. 模拟混合动力系统全速行驶工作过程

7. 模拟混合动力系统减速行驶工作过程

8. 模拟混合动力系统停车行驶工作过程

9. 模拟混合动力系统制动回收工作过程
