TW-X92新能源汽车电工电子实训箱
一、产品概述:
本实验箱配备各种交直流电源、信号源、仪表、新能源汽车电工电子实训模块等，具有较完善的安全保护措施，适用于国内新能源汽车电工电子基础、电工原理、电路分析等课程实验。
新能源汽车电工电子实训模块由透明封闭元件盒及PCB板构成。元件盒体由透明有机工程塑料注塑而成，具有示教功能，使用者能够观察到元件形状和接线方式，有利于教师讲解和学生认识；面板采用PCB制作而成，表面清爽、符号线路清晰、元件更换容易。
透明元件盒采用多元件、典型实训单元电路、典型传感器等制成；导线插孔采用2mm防转座，实训模块有四个弹性插脚，与专用实训插孔区配套使用。新能源汽车电工电子实训模块封放置在存储箱内，实训时取存方便，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。

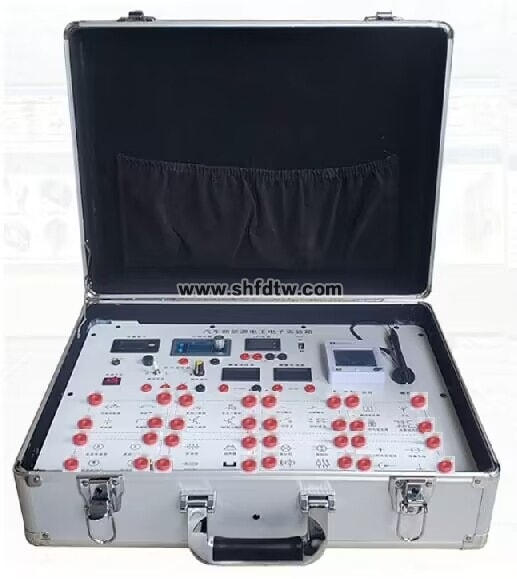

（设备参考图片，具体以实物配置为准）
二、技术性能
1.工作电源：单相三线制 AC220V±5% 50HZ
2.安全保护：过流保护，短路保护等。
3.产品尺寸：≥470*355*120mm
4.额定功率：≤0.5KW
5.环境温度：-20～50℃
6.相对温度：≤85%
三、基本配置
（一）提供实验箱1套（共2只，包含1只电源仪表功能实验箱与1只透明实训模块收纳箱）
1.1实验箱整体尺寸：≥470*355*150mm。
1.2数字示波器模块：
（1）模拟频带宽度：0–2MHz
（2）实时取样率：5Msps
（3）垂直灵敏度：2mV/Div – 20V/Div 共 12 档 (按1-2-5 方式递进)
（4）水平时基范围： 1μs/Div – 50s/Div 共 21 档 (按1-2-5 方式递进)
（5）最gao输入电压：50Vpk（100Vpp）
（6）记录长度：512/1024点可选
（7）输入阻抗：1MΩ
（8）ADC精度：8Bit
（9）耦合方式：DC/AC
（10）触发方式：自动（AUTO）、常规（NORM）和单次（SING）
（11）触发边沿：上升、下降
（12）触发源：内部、外部
（13）外触发电压范围：0 - 15V
（14）可随时冻结波形显示(HOLD 功能)
（15）特有滚动式慢信号显示，能完全连续显示信号，而不像SCAN方式会造成信号显示不连续
（16）有时间游标，可自动计算时间差值并显示
（17）有电压游标，可自动计算电压差值并显示
（18）频率计功能：直接显示信号频率
（19）电压表功能：直接显示波形信号的最da值、最小值、峰峰值、平均值和真有效值
（20）自带3.3V方波测试信号，频率可设置为1Hz/10Hz/100Hz/1KHz/10KHz/100KHz/1MHz/440Hz
（21）可保存/调出采集波形
（22）波形数据PC上传
（23）电池/USB供电
3.信号发生器模块：
（1）工作电压:3.3~30V;
（2）频率范围:1Hz~150KHz;
（3）频率精度:在每个范围上的精度是2%左右;
（4）信号负载能力:输出电流可在5~30ma左右;
（5）输出幅度:PWM幅值与供电电压相等;
（6）环境温度:L-20~+70"C.
（7）用作方波信号发生器，产生方波信号供实验开发使用;
（8）用来产生控制电机驱动器的方波信号;
（9）产生可调脉冲，供MCU使用;
（10）产生可调脉冲，控制相关电路(PWM调光调速等应用)。
4.0-15V直流可调电源模块：
（1）0-15V直流可调输出，实验箱面板有电位器调节，数字电压表显示，电压2mm接线端子引出
（2）保护功能：短路保护（自恢复）过载保护115%-150%（自恢复）
（3）上升时间：50ms(230vac满载时）
（4）保持时间：20ms(230vac,满载时）
（5）储存温度：-20℃~85℃
（6）相对湿度：20%~90%RH（无凝露）
5.12V直流电源模块：
12V直流2A输出，带电源指示灯，电压2mm接线端子引出。
6.直流电压电流表模块：
三位半直流电压表电流表显示，AC220V交流电压输入，面板2mm接线端子引出。
7.模块实训区：
可便捷安装6块实训模块，面板画有多种元器件符号，整体美观整洁。
（二）汽车电工电子透明实训模块
1.电阻模块 3块
透明封闭实训模块尺寸：长58mm，宽58mm，高75mm；安装多种四环，五环电阻，元件引脚2mm端子引出。
4.电位计模块1块
透明封闭实训模块尺寸：长124mm，宽58mm，高75mm；安装多种精密可调电位器，元件引脚2mm端子引出。
5.可变电阻器模块1块
透明封闭实训模块尺寸：长124mm，宽58mm，高75mm；安装多种可变电阻器，元件引脚2mm端子引出。
6.二极管模块1块
透明封闭实训模块尺寸：长58mm，宽58mm，高75mm；安装有发光二极管及单向二极管等器件，元件引脚2mm端子引出。
7.三极管模块1块
透明封闭实训模块尺寸：长124mm，宽58mm，高75mm；安装有多种NPN/PNP三极管及三端稳压器等器件，元件引脚2mm端子引出。
8.保险模块2块
透明封闭实训模块尺寸：长58mm，宽58mm，高75mm；安装有多种多种类型保险，如汽车保险，普通保险管，可恢复保险等器件，元件引脚2mm端子引出 。
9.DPDT开关模块1块
透明封闭实训模块尺寸：长124mm，宽58mm，高75mm；安装有多个DPDT类开关器件，元件引脚2mm端子引出。
10.SPST开关模块2块
透明封闭实训模块尺寸：长124mm，宽58mm，高75mm；安装有多个SPST类开关器件，元件引脚2mm端子引出。
11.单/双灯丝灯泡模块2块
透明封闭实训模块尺寸：长58mm，宽58mm，高75mm；安装有单钨丝灯泡及双钨丝灯泡等器件，元件引脚2mm端子引出
12.IS05针继电器模块1块
透明封闭实训模块尺寸：长124mm，宽58mm，高75mm；安装多个5针继电器，元件引脚2mm端子引出。
13.喇叭模块 1块
透明封闭实训模块尺寸：长124mm，宽58mm，高75mm；安装喇叭等器件，元件引脚2mm端子引出。
14.闪光灯模块 1块
透明封闭实训模块尺寸：长124mm，宽58mm，高75mm；安装汽车闪光继电器等器件，元件引脚2mm端子引出。
15.光学传感器模块 1块
透明封闭实训模块尺寸：长58mm，宽58mm，高75mm；通过遮挡光学传感器模块输出脉冲信号，信号引脚2mm端子引出，可进行波形测试或接发光二极管等器件更直观观察输出信号变化。
16.霍尔效应传感器模块 1块
透明封闭实训模块尺寸：长124mm，宽58mm，高75mm；通过调节电机速度，输出脉冲信号，信号引脚2mm端子引出，可进行波形测试或接发光二极管等器件更直观观察输出信号变化。
17.电磁脉冲发生器模块 1块
透明封闭实训模块尺寸：长124mm，宽58mm，高75mm；通过调节电机速度，输出脉冲信号，信号引脚2mm端子引出，可进行波形测试或接发光二极管等器件更直观观察输出信号变化。
18.18650电池模块 1块
透明封闭实训模块尺寸：长124mm，宽58mm，高75mm；安装多个18650锂电池，可连接组成电池组，也可配合其他模块完成项目，引脚2mm端子引出。
19.电池充放电模块 1块
透明封闭实训模块尺寸：长124mm，宽58mm，高75mm；配合18650电池模块，使学生更加直观深刻理解电池充放电的原理。
20.太阳能发电板模块 1块
透明封闭实训模块尺寸：长124mm，宽58mm，高75mm；配合18650电池模块等可实训太阳能发电实训项目，也可配合其他模块完成项目，引脚2mm端子引出。
21.三相交流发电机模块 1块
透明封闭实训模块尺寸：长124mm，宽146mm，高75mm；通过转动三相发电机电机，输出电压信号，信号引脚2mm端子引出，可进行波形测试或接发光二极管等器件更直观观察输出信号变化。
22.升压模块 1块
透明封闭实训模块尺寸：长124mm，宽58mm，高75mm；接入低电压信号转化成高电压信号，信号引脚2mm端子引出，可进行波形测试或接发光二极管等器件更直观观察输出信号变化。
23.降压模块 1块
透明封闭实训模块尺寸：长124mm，宽58mm，高75mm；接入高电压信号转化成低电压信号，信号引脚2mm端子引出，可进行波形测试或接发光二极管等器件更直观观察输出信号变化。
24.整流滤波模块 1块
透明封闭实训模块尺寸：长124mm，宽58mm，高75mm；安装有三相整流电路及单相整流电路，配合三相交流发电机模块模块可对其电压进行整流滤波输出，元件引脚2mm端子引出。
25.车门窗升降电路模块 1块
透明封闭实训模块尺寸：长124mm，宽58mm，高75mm；安装车窗玻璃升降开关，配合电机模块可模拟车窗玻璃的升降实验项目，引脚2mm端子引出。
26.简单RC电路频率特性测试模块1块；
透明封闭实训模块尺寸：长124mm，宽58mm，高75mm；测试RC电路电容充放电过程及RC电路频率响应。
27.线性运放电路模板1块；
透明封闭实训模块尺寸：长124mm，宽58mm，高75mm；实现运放的反向比例运算电路、同向比例运算电路、反向加法运算电路。
★四、电子实训创新教学与管理模块-元器件检测模块（全室配1套）（需提供产品实物图片）
（1）印刷线路板为单层印刷电路板，印刷线路板厚度为2mm，每块印刷线路板四个角上有4mm镙丝固定孔。
（2）印刷线路板的正面印刷：正面用白底黑字清晰的绘制出器件符号。印刷线路板的反面制作：印刷线路板线宽3mm，器件装在反面, 正面用镀金接线孔引出。
（3）线路板固定在塑料密封盒口上，塑料密封盒底内贴一个写有编号内容的无线射频卡，手持式RFID读卡器，除了要能读写无件盒的编号，还要能显示出该元件盒的标准答案。
（4）元器件检测元件为三极管、电解电容、二极管，晶闸管、单结晶体管检测内容为器件类型、 管脚名及好坏的判断，每块检测板在内部接线要有所差异，如三极管的E、B、C三个极任意接到编号为1、2、3的三个引出点上。
注：（5）RFID读卡全室共配置1套。
