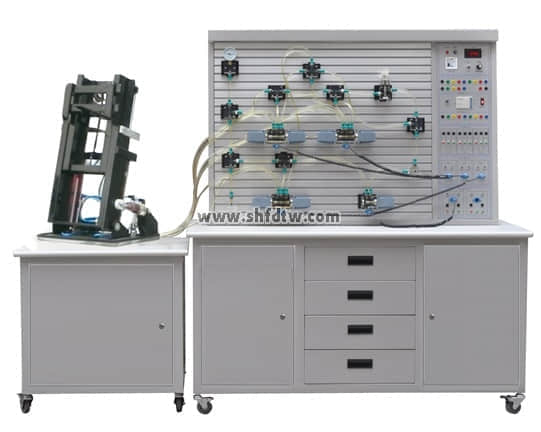

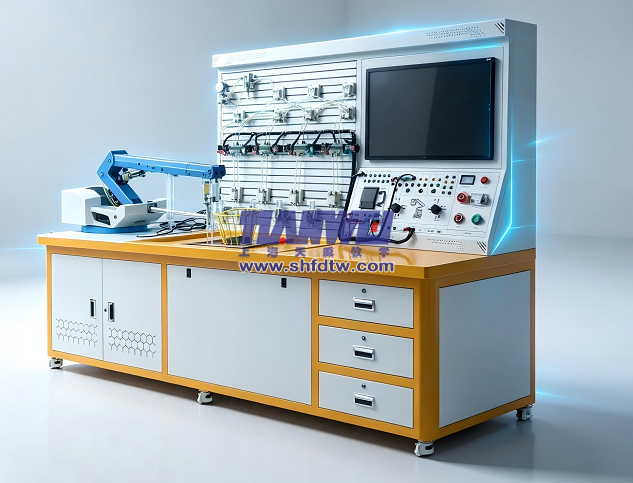

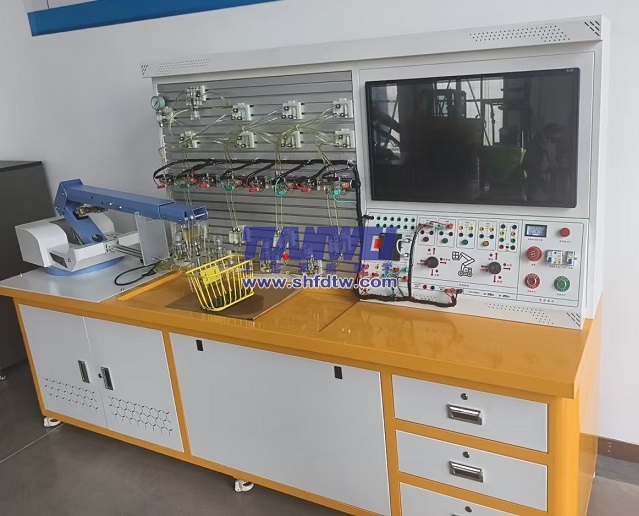

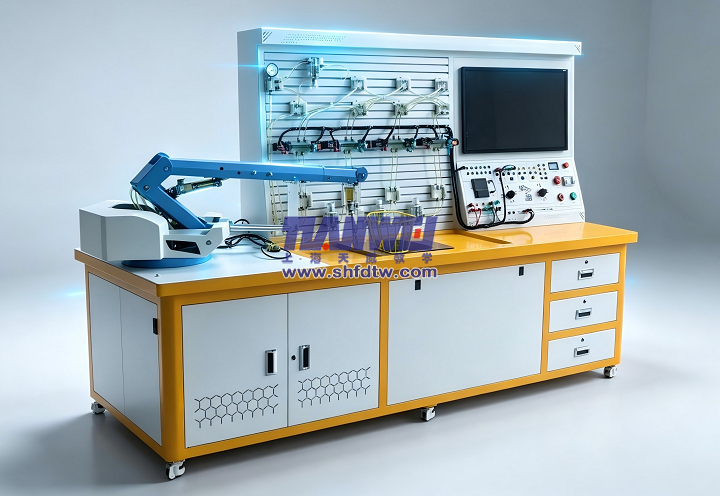

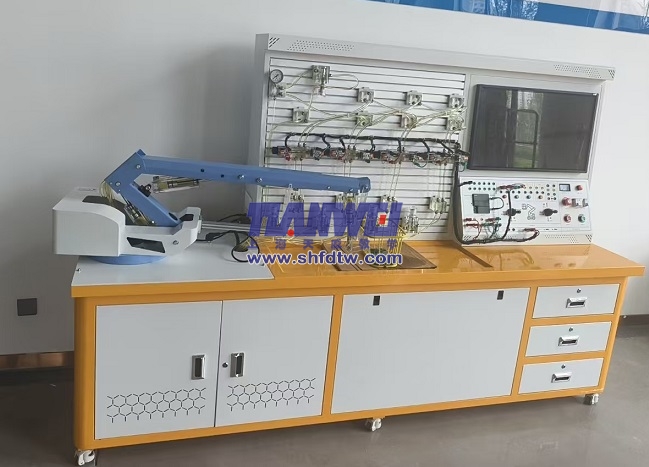

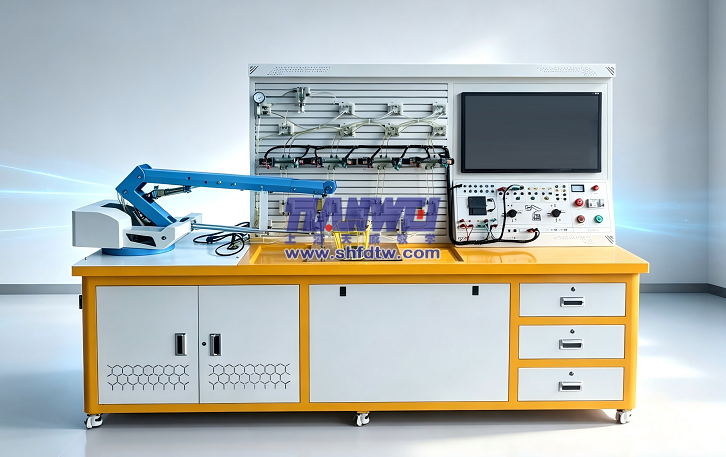

TW-QY35D透明液压登高作业系统与PLC控制实训装置
一、概述
本装置采用透明有机玻璃外壳的液压元件及防漏管，能清晰直观的观察到液压元件内部结构和流动过程。可真实演示登高工作装置的缩臂、折臂、作业平台、平台连杆、升降液压缸、回转支撑底座、支腿油缸、行走驱动马达等动作、多种控制方式（手动、继电器、PLC）的基本回路实训。适合挖机制造企业的工人学员液压系统课程的教学实训需要。
二、技术参数
1、输入电源：AC220V．允差±l0%，50Hz；
2、装置容量：≤1kVA；
3、工作环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、实训装置外形尺寸：≥1700mm×700mm×1750mm；登高机实训台外形尺寸：≥720mm×700mm×1650mm。
6、液压泵站：
（1）系统额定压力1.0MPa；
（2）变量叶片泵-电机1套：采用内轴一体式安装，噪音低；变量叶片泵：额定流量8L∕min，压力7MPa；电机：交流380V电压，功率0.75kVA。
7、液压元件：
采用透明工艺加工而成，最大工作压力2.0MPa。每个透明液压元件皆配有底板，可方便、随意地安放在操作面板上。油路搭接采用半封闭式快换接头，而且采用防漏管，不漏油。
8、电气控制单元
（1）电源部分别配有空气开关接地30mA短路保护，电源启动/停止按钮主要用于控制液压泵站与气泵是否通电。配置急停按钮等，提供电气控制电路中的AC220V交流电压、DC24V直流电压。
（2）电控信号控制液压阀实现动作，升降 / 变幅 / 伸缩 / 回转油缸、液压马达控制。
（3）PLC主机模块：主机选用三菱FX1S-20MR主机，12路DC输入／8路继电器输出。

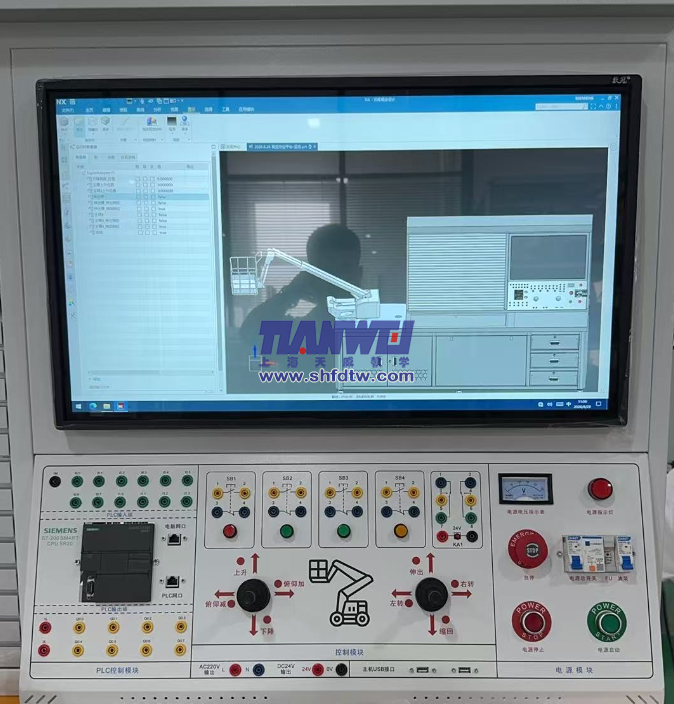

（4）配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，液压元件独立模块等。
9、电磁换向阀：DC24V，吸力40N。
10、计算机
32寸触摸一体机 分辨率：1920*1080
配置：i5十二代/8运行/256G固态 系统：Win10 64位
接口：千兆网口*1/UBS*4/232串口*2。
三、结构要求
1、登高车由伸缩臂、折臂、作业平台、平台连杆、升降液压缸、回转支撑底座、支腿油缸、行走驱动马达组成。
2、登高车由伸缩臂、折臂、作业平台、平台连杆均采用金属钣金手工加工而成。
3、液压缸采用透明进口亚克力车削加工而成，清晰的看到内部结构，液体流动与活塞移动过程。
4、底座支架采用进口有机玻璃加工而成。
5、采用PLC控制液压系统实现缩臂、折臂、作业平台、平台连杆、升降液压缸、回转支撑底座、支腿油缸、等功能。
四、主要特点
1、透明液压登高作业系统与PLC实训装置主要由实训桌、实训台、登高机实训台、液压泵站、液压元件和电器控制器件、可编程控制器（PLC）等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌柜内存放液压元件等。
3、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用半封闭式快换接头，拆接方便，不漏油。
4、实训元件均为透明有机材料加工而成，便于了解掌握几十种常用液压元件的结构，性能及用途。实训组装回路快捷、方便。
5、通过机械控，传统继电器控制，先进的PLC自动控制与PLC编程及监控技术于一体，灵活实现其功能。
6、实验控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
五、主要功能：
1、液压传动各部件及工作原理观摩、拆装实训
2、真实演示登高机工作装置的缩臂、折臂、作业平台、平台连杆、升降液压缸、回转支撑底座、支腿油缸、等动作；
3、了解登高机液压系统组成及工作原理，各元件内部结构及工作过程；
4、进行登高机液压系统拆装和组合、电气控制系统回路实验；
5、进行登高机液压系统压力参数的测量实验。
六、配置清单：
序号 | 名 称 | 型 号 | 数量 | 备注 |
1 | 实训桌（全包围） | 1张 | ||
2 | 控制实训台 | 1台 | ||
3 | 液压登高实训台（全包围） | 1台 | ||
4 | 32寸触摸一体机 分辨率：1920*1080 配置：i5十二代/8运行/256G固态 系统：Win10 64位 接口：千兆网口*1/UBS*4/232串口*2 | 1套 | ||
5 | PLC主机模块 | 三菱FX1S-20MR | 1块 | |
6 | 电源模块 | 1块 | ||
7 | 继电器控制模块 | 1块 | ||
8 | PLC控制按钮模块 | 1块 | ||
9 | 回转油缸 | 透明元件 | 1只 | |
10 | 主臂变幅油缸 | 透明元件 | 1只 | |
11 | 折臂变幅油缸 | 透明元件 | 1个 | |
12 | 主臂油缸 | 透明元件 | 1套 | |
13 | 限位开关 | 2只 | ||
14 | 行走转向 | 透明元件 | 1套 | |
15 | 平台调平 | 透明元件 | 1套 | |
16 | 飞臂 | 1套 | ||
17 | 平台 | 1套 | ||
18 | 底座支架 | 有机玻璃加工件 | 1套 | |
19 | 连接件 | 加工件 | 1套 | |
20 | 二位二通电磁换向阀 | 透明元件 | 1只 | |
21 | 三位四通电磁换向阀（O型） | 透明元件 | 4只 | |
22 | 先导式溢流阀 | 透明元件 | 1只 | |
23 | 三通接头 | 透明元件 | 6只 | |
24 | 四通接头 | 透明元件 | 2只 | |
25 | 压力表 | 透明元件 | 2只 | |
26 | 防漏管 | 10米 | ||
27 | 电磁阀通用连接线 | 4条 | ||
28 | 机泵组 | 泵站系统 | 1套 | |
30 | L-HL46号液压油 | 5kg | ||
31 | 编程电缆 | 三菱 | 1条 | |
32 | 快速油接头 | 5只 | ||
33 | 液压实训说明书 | 1册 | ||
34 | 光盘（PLC编程软件、程序软件） | 1盘 | ||
35 | 工具 | 1套 | ||
36 | 操作手柄 | 1套 |
