智能网联汽车线控底盘实训台

智能网联汽车线控底盘实训台

型号: TW-ZWX07
价格: 询价
电话: 021-55884001
微信: 点击添加微信好友
Q Q: 27880310
  已有 7218 个人关注过该产品

TW-ZWX07智能网联汽车线控底盘实训台

实训台介绍

智能网联汽车底盘线控实训教学系统由底盘线控实训台构成。底盘线控实训台配有:转向电机系统、制动控制系统、加速控制系统等组成。采用的线控协议为量产应用方案,可深入进行线控技术学习和实训。

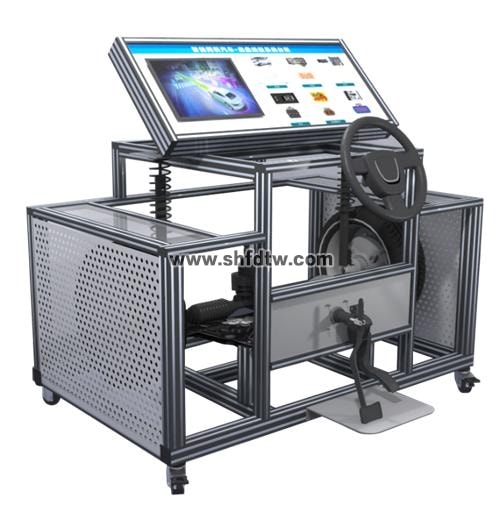

智能网联汽车线控底盘实训台(图1)

二、实训台配置

1. 总体

▲平台要求实现线控油门、线控刹车、线控转向、线控档位、线控声光五大子系统,缺一不可。

2. 线控油门

实现纵向驱动功能的线控控制,并提供相应的CAN控制接口油门踏板开度(单位:%)。

▲延迟时间(从指令发送到加速度开始上升的时间)500ms内

响应时间(从指令发送到加速度达到最大值的时间)800ms内。

线控油门能够单独使能和被接管。可以设置通过油门踏板触发整车被接管。

反馈线控油门状态、油门踏板位置实际值、油门踏板位置指令值。

3. 线控刹车

实现纵向行车制动功能的线控控制,并提供相应CAN控制接口制动踏板开度(单位:%)。

▲延迟时间(从指令发送到减速度开始上升的时间)500ms内。

响应时间(从指令发送到减速度达到最大值的时间)800ms内。

线控刹车能够单独使能和被接管。可以设置通过刹车踏板触发整车被接管。

反馈线控刹车状态、刹车踏板位置实际值、刹车踏板位置指令值。制动灯根据制动踏板控制指令自动点亮。

4. 线控转向

实现转向功能的线控控制,并提供相应的线控CAN控制接口方向盘转角(单位:deg)。

方向盘转角范围可调。

▲最大转向速率可调,不低于360deg/s。

▲延迟时间(从指令发送到方向盘转角开始变化的时间)500ms内。

线控转向能够单独使能和被接管。可以设置通过转向盘触发整车被接管。

反馈线控转向状态、方向盘转角实际值、方向盘转角指令值。

5. 线控档位

▲实现档位切换的线控功能,即在车辆静止状态下可以通过CAN接口使档位在R、N、D间切换。

▲安全性要求:出于安全性考虑,原车档杆(或旋钮)位置必须处于N档位置才允许线控档位控制,即(1)必须将档杆置于N档才能进入线控档位控制;(2)进入线控档位控制后,将档杆从N档拨到D或R则自动退出线控档位控制,切换到手动驾驶模式并退出线控。

线控档位能够单独使能和被接管。可以设置通过档杆退出N档触发整车被接管(前提是线控档位已使能)。

响应时间(从发送指令到完成动作)2s内。

反馈线控档位状态、档杆位置实际值、档杆位置指令值。

6. 线控声光

实现左右转向灯、大灯、双闪灯、喇叭的开关控制,并提供相应的CAN控制接口。

线控声光能够单独使能,但不能用于接管。

线控声光不提供反馈信号。

7. 状态反馈

线控油门、线控刹车、线控转向、线控档位、线控驻车相关的反馈信号。

8. 线控模式

线控系统工作模式包含手动模式和自动模式。手动模式下,车辆完全由驾驶员控制,自动模式下,车辆各线控子系统中的一个或多个由智能驾驶上位机控制,其余仍由驾驶员控制。通过整车线控使能标志位控制整车在手动模式和自动模式之间切换。

反馈整车线控状态。

系统上电默认手动驾驶模式,出现严重故障情况下自动切换常规驾驶模式。

9. 线控接管

▲系统可以设置并实现通过油门、刹车、转向、档位中的任何一种或几种实现从线控模式接管。

三、教学点

1. 底盘线控系统结构与原理认知

2. 通过控制界面,对所有线控系统进行控制,同时线控参数在控制界面显示,并能读取相应CAN指令

3. 线控底盘通信协议实训教学

四、设备功能

1、线控底盘实训台架可完成智能网联汽车底盘线控执行系统装配、调试、故障诊断等实训。装调台架由主流车系线控转向系统、线控制动系统、线控驱动、车架、前悬架等组成。

2、在装调台架上完成智能网联汽车底盘线控执行系统装配,识别线控驱动、线控制动、线控转向等系统各部件的型号和硬件接口,连接、检查线控驱动、线控制动、线控转向等系统电气线路;

3、线控底盘采用已量产的线控VCU控制,实现很高的线控性能,在控制精度、控制误差、响应时间、反馈精度等指标均达到领先水平;

4、对功能安全有充分考虑。通过加速踏板、制动踏板和方向盘均可以实现人工接管,退出自动驾驶模式,具备系统掉电情况下自动切换到常规驾驶模式的功能。并加入系统紧急断电装置,并在断电后自动切换到常规驾驶模式。CAN通信机制上,也有多重安全保证手段,如冗余的控制校验方式保证指令正确,对非预期的上位机换挡指令的限制以保证行驶和车辆安全,高速转向的软件限制策略等。

▲5、智能网联汽车底盘线控系统装配调试软件(投标现场提供演示)

1) 可通过软件界面直观观测线控底盘状态信息:包含档位、自动驾驶状态、加速踏板数据、刹车踏板数据,方向盘转角,驱动电机转速、电子液压制动压力值、大灯、转向灯、喇叭等。

2) 可通过按钮和CAN指令两种形式对底盘各个功能进行操作测试。并通过图形化界面对线控进行操作,以及通过CAN指令编辑,实现底盘台架操控。
