TW-TSK02透明数控车床

透明数控教学车床是我公司最新研制的教学科研用数控机床。该机床是典型的机电一体化产品,采用稳定可靠的广数 980TB3 车床用数控系统。同时,其外形美观大方,主轴箱盖及防护体均采用进口有机透明材料制作而成,使机床主要内部结构及传动线路一目了然,是各相关科研院所、高职学院及技术学校理想的实验设备。采用四工位自动回转刀架,可以加工φ 30mm 的尼龙或 PVC 材料,通过编程对各种轴类,盘类等塑料零件能自动完成任务,如外圆柱面,圆锥面,圆弧面,螺纹等工件的削加工,并能进行切槽,钻孔等工作。

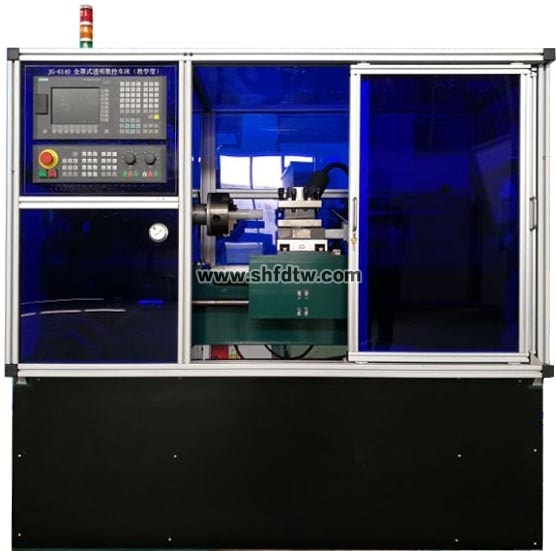

透明数控车床(图1)

(图片仅供参考)

二、机床特点

1、 采用稳定可靠的GSK980TB3 专用车床数控系统;

2、 车床采用全防护透明设计,框架主体采用40×40mm铝合金型材,防护门导轨采用40×80mm铝合金型材,推门结构,铝合金型材内嵌5mm厚深蓝色半透明有机玻璃,整机造型美观大方。

3、机床X\Z向进给导轨采用高精度方形直线导轨,速度快,精度高。

4、大拖板采用铸件成型,时效处理,数控铣精加工面成,坚固耐用且不变形。

5、 全自动四工位数控回转刀架,能满足较复杂零件的刀具使用要求;

6、 纵、横向精密滚珠丝杠进给,混合式步进电机驱动,重复定位精度高,转矩大;

7、 采用高级变频调速电机驱动主轴,实现无级调速,保证切削线速度稳定;

8、 操作方便舒适,符合现代人机工程学的优化思想;

9、 车削 PVC 材料时,采用空气(风)冷却,保持工作环境清洁,无工业污染;

三、用途

1. 相关专业科研院所对现代加工(数控及CAD/CAM)技术研究的实践验证;

2. 各类高等院校及中级技术学校的数控技术应用、机电一体化及自动控制专业学生的综合实验;

3. 各类高等院校及中级技术学校的机制、模具及其他相关专业数控技术的课堂辅助教学和教学实训;

4. 开展数控机床结构及控制原理与结构、数控编程及机床操作、CDA/CAM 等专业课程专项培训。

四、数控系统主要功能

1、GSK980TB3为广州数控设备有限公司研制的新一代普及型车床数控系统,是GSK980TB2的升级版。GSK980TB3车床数控系统采用32位高性能的CPU和超大规模可编程器件FPGA,运用实时多任务控制技术和硬件插补技术,实现了μm级精度的运动控制。

2、系统采用硬件插补技术,快进速率可达 12 米/分;

3、具有程序记忆和预读功能,提前译码,使机床加工平滑流畅;

4、控制精度高,脉冲当量为 1μ (0.001mm);

5、有串行 RS232 通讯接口功能,可与计算机联机通讯;

6、采用电子齿轮比,简化传动结构,提高机床工作精度。

7、系统具有软、硬件限位,保证工作安全;

8、采用多层印刷电路板技术,表贴技术,门阵技术等,使性能更优越,运行更可靠。

五、机床主要技术参数

1、床身 采用高强度的工程塑料

机床外形尺寸(长、宽、高)≤1800×980×1520mm

床身上回转直径≥Ø360mm

工件长度≥430mm

2、主轴箱盖及防护罩采用进口透明有机材料

主轴标准主轴

主轴转速、无级变速0—1500rpm

主轴电机 变频控制无极调速功率≥1.5kw

3、电动刀架

标准四工位

三爪卡盘 ≥ø160mm

4、丝杠 滚珠丝杠

丝杠运行 混合步进电机驱动

运行方式 三轴运行二轴联动

5、数控编程系统

采用华新数控系统并具有串行R232通讯接口能与外部计算面联机通讯. 系统采用硬件插补技术,快进速率可达12米/分;系统具有程序记忆和预读功能,提前译码,使机床加工平滑流畅;系统控制精度高,脉冲当量为1μ(0.001mm)

六、机床附件清单

序号

名 称

规 格

单位

数量

1

车刀 切断刀、外圆刀、45°刀、螺纹刀

20*20mm

把

4

2

继电器

24V4 组

个

2

3

保险丝


个

2

4

螺丝刀 一字

3.2*150mm

把

1

5

螺丝刀十字

3.2*150mm

把

1

6

尖嘴钳

6寸

把

1

7

内六角

φ 6、φ 8

把

各 1

8

塑料棒

φ 25、φ 32、φ 40、

箱

1

9

卡盘板手


把

1

10

扳手套筒


把

1

11

刀架扳手


把

1

12

系统说明书


本

1

13

机床说明书


份

1

14

连接线

四芯线

米

6

15

电路图


份

1

16

刀垫片


盒

1

17

死顶尖


个

1

18

变频器


份

1

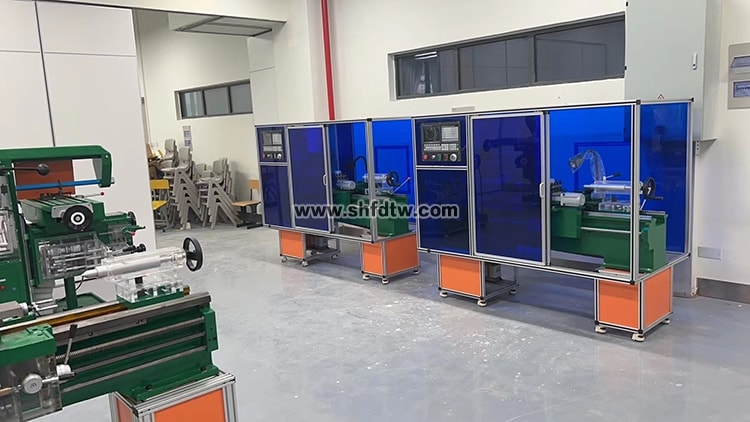

透明数控车床(图2)

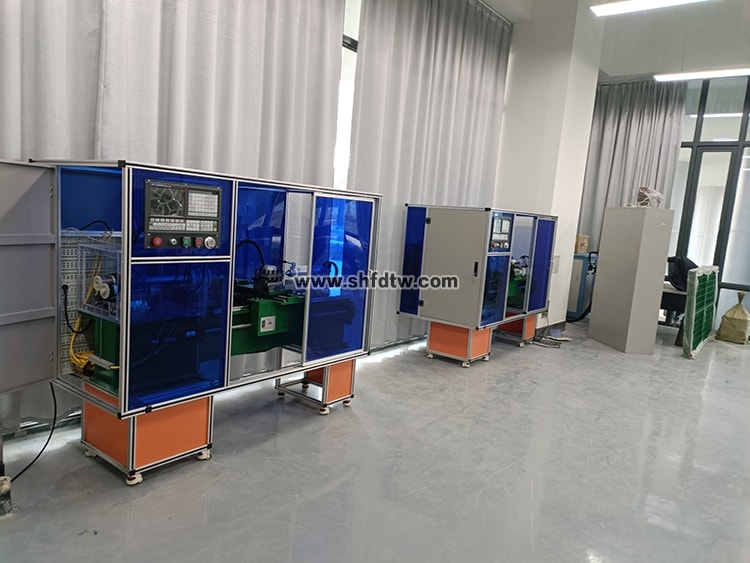

透明数控车床(图3)
