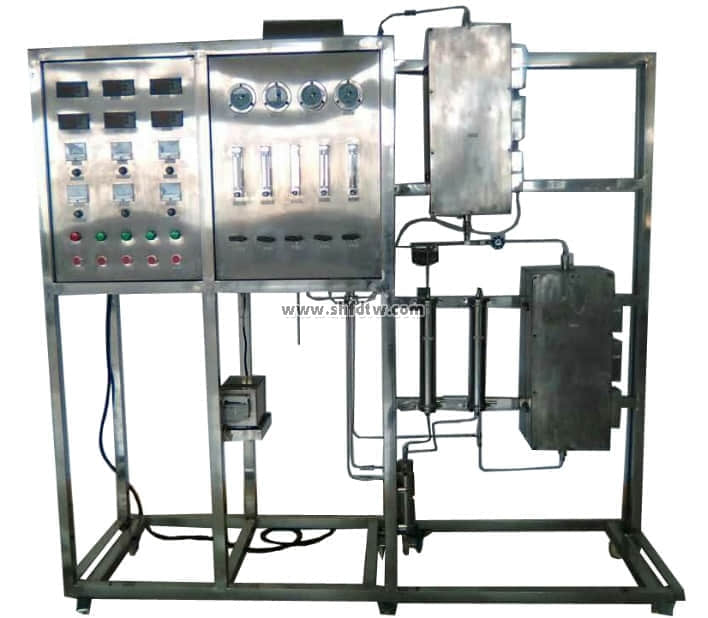

TW-GY318/II数字型一氧化碳中低温串联变换实验装置
测控组成
变量 | 检测机构 | 显示机构 | 执行机构 |
氢气流量 | 质量流量计 | 数字流量显示仪,精度:0.5%FS | 手动调节 |
一氧化碳流量 | 质量流量计 | 数字流量显示仪,精度:0.5%FS | 手动调节 |
水加入量 | 计量泵 | 数字流量显示仪,精度:0.5%FS | 频率调节 |
饱和预热器温度 | K型热电偶 | 数字温度控制仪,精度:0.5%FS | 固态调压模块 |
中变反应器加热温度 | K型热电偶 | 数字温度控制仪,精度:0.5%FS | 固态调压模块 |
中变反应器内管温度 | K型热电偶 | 数字温度仪表,精度:0.5%FS | 无 |
中变反应器出口物料温度 | K型热电偶 | 数字温度仪表,精度:0.5%FS | 无 |
低变反应器加热温度 | K型热电偶 | 数字温度控制仪,精度:0.5%FS | 固态调压模块 |
低变反应器内管温度 | K型热电偶 | 数字温度仪表,精度:0.5%FS | 无 |
低变反应器出口物料温度 | K型热电偶 | 数字温度仪表,精度:0.5%FS | 无 |
反应压力 | 压力传感器 | 数字压力仪表,精度:0.5%FS | 无 |
在线分析系统
用户可选配在线六通阀气体取样系统及气相色谱仪
软件组成
模拟模块:高达16位分辨率,内建RS485通讯模式;功能:温度、流量、压力等模拟量信号采集,配数据采集软件一套,在线工业组态软件一套
