电子焊接装配调试实训台

电子焊接装配调试实训台

型号: TW-DHZ02
价格: 询价
电话: 021-55884001
微信: 点击添加微信好友
Q Q: 27880310
  已有 8967 个人关注过该产品

TW-DHZ02电子焊接装配调试实训台(双面双工位)(8000/每工位)


TW-DHZ02电子焊接装配调试实训台是高度仿真的电子焊接装配操作台,满足学生电子制作、电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实训要求。可培养 学生的实践能力和创新能力。适合技术学校、职业培训学校、职教中心、鉴定站/所等电子类专业《电子工艺》相关课程的教学实训和鉴定考核。

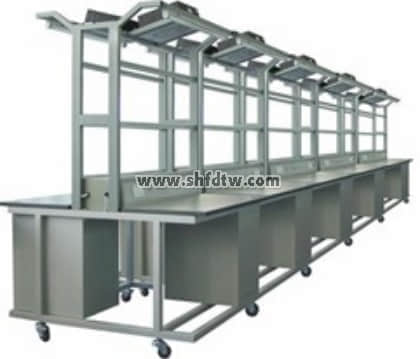

电子焊接装配调试实训台(图1)

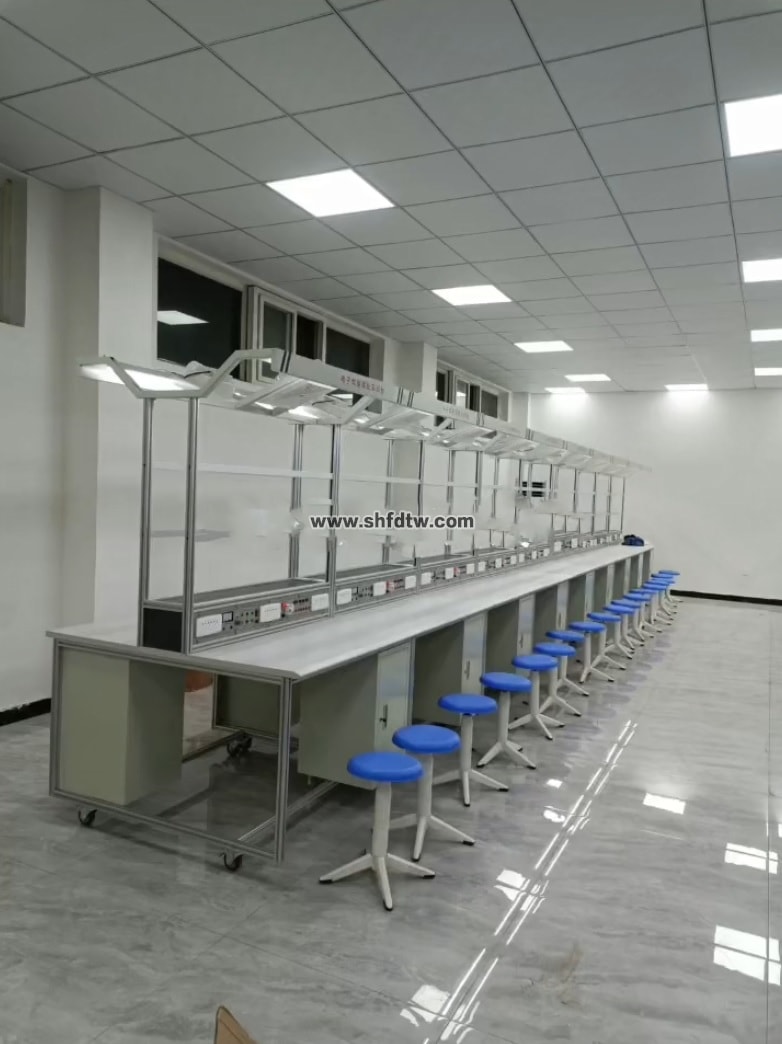

电子焊接装配调试实训台(图2)

TW-DHZ02电子焊接装配调试实训台技术性能

1、输入电源:三相四线380V±10%50Hz

2、工作环境:温度-10℃~+40℃相对湿度<85%(25℃)

3、装置容量:<200VA

4、外形尺寸:1.1m×1.3m×2m。

TW-DHZ02电子焊接装配调试实训台实训装置

主要由实训台、电源柜、实训线路板、元件包、工具套件等组成。实训装置为两面双组型结构,正反两面均有以下相同的资源。

1、实训台 实训台主要由实训桌、实训面板、钢木框架、顶部框架等组成。

(1)正反两面备配有一个工具柜,可放置实训套件、工具和资料等;台面上铺有绿色防静电桌垫;另外还设有四个带刹车的万向轮,便于移动和固定。

(2)正反两面各有一块实训面板,实验电源每路配置:一组可调的直流电源0~30V/2A,并带有过载、短路软保护功能,软保护的值还可进行调节;一组 3~24V交流电源,七档可调;一组±5V、±12V开关稳压直流电源;一只精密数字电压表(DC 30V),一只精密数字电流表(DC 2000mA);以及6路单相电源插座,可以方便设备、仪表的扩展时使用。

(3)铝木框架为双层结构。第一层用于挂放元件盒(焊接工序用)或实训挂箱(调试工序用)。第二层设有四个PVC夹板,可用来夹放相关实训资料。

(4)顶部框架上设有电风扇和30W日光灯(照明设备)各两个。

2、电源柜

(1)输入电源:三相四线~380±10%50HZ

(2)输出电流:20A

(3)设有风扇、照明日光灯、插座电源的继电接触控制系统,可为10实训台提供工作电源;具有电源指示、漏电保护功能,使用安全可靠。

3、实训线路板(2套/台) 常规配备六管超外差式调频收音机、LED数字电子钟、多路抢答器等实训线路板。

4、实训工具套件 配备常用的数字式万用表、元件盒、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、真空吸笔、电烙铁、恒温烙铁(小型焊台)、放大台灯、热风台、烙铁架、焊锡丝、吸锡器等工具。

5、实训挂件(2套/台)

1、常用元器件单元

(一):提供常用的电阻、电容、电感、数码管、二极管等元器件。

2、常用元器件单元

(二):提供电位器、三极管、稳压管、继电器、复位按钮、晶体管、晶闸管、蜂鸣器、变压器等元器件。

3、直流电源单元:提供±5V、±12V/0.5A两组电源和0~30V/1.5A的直流稳压电源,数字式电压、电流表指示,自动继电器换档,具有自动过流保护和自动恢复功能。

4、测量仪表单元:提供0~20V的交/直流数字电压表和0~200V,0~2A的直流数字电压/电流表,精度0.5级。

5、信号源单元 5.1波形:正弦波、三角波、方波、锯齿波、TTL波形等七种波形。 5.2频率范围:5Hz-2MHz分段连续可调。 5.3正弦波失真度:10Hz-100KHz小于1%。 5.4输出幅度:正弦波大于0-14Vp-p。 5.5波形占波比可调。

6、频率计单元:测量范围为1Hz至10MHz,有六位LED数码管显示,闸门时基1S,灵敏度35mV。开关(内测/外测)转换。

7、实训线路板(2套/台)每套配16项电子专业技能训练散件(专用线路板)

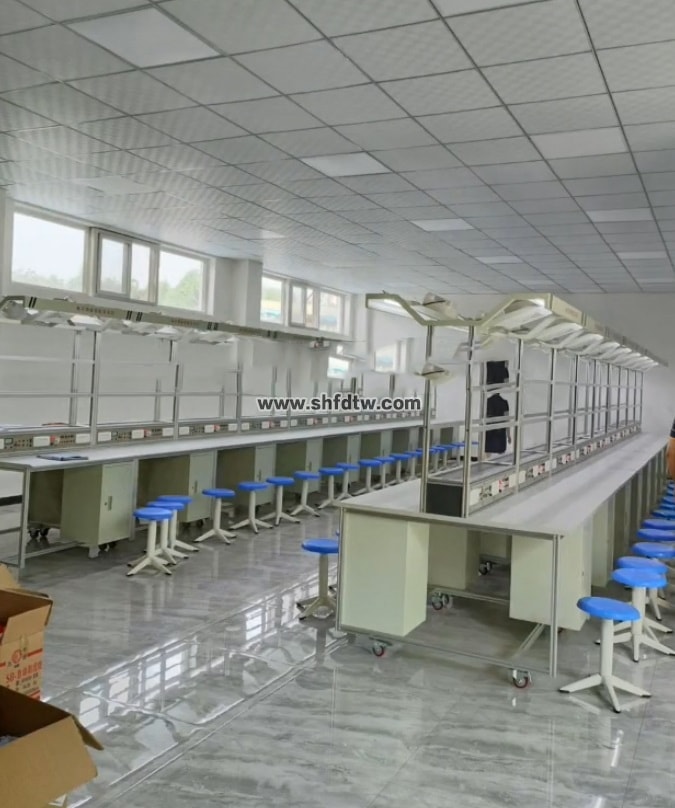

电子焊接装配调试实训台(图3)

五、实训项目

任务一:多路抢答器生产

1)多路抢答器元器件认识及测量

2)多路抢答器原理图识读及工艺文件填写

3)多路抢答器装配工具与准备工艺

4)多路抢答器主板焊接

5)多路抢答器主板调试

6)多路抢答器电路板检验

任务二:LED数字电子钟生产

1)LED数字电子钟元器件认识及测量

2)LED数字电子钟原理图的识读及工艺文件填写

3)LED数字电子钟的装配工具与准备工艺

4)LED数字电子钟主板焊接

5)LED数字电子钟主板调试

6)LED数字电子钟主板检验

任务三:六管超外差式调频收音机整机生产

1)调频收音机元器件认识及测量

2)调频收音机原理图识读及工艺文件填写

3)调频收音机常用装配工具与准备工艺

4)六管超外差式调频收音机主板焊接

5)六管超外差式调频收音机整机调试

6)六管超外差式调频收音机整机检验

7)六管超外差式调频收音机整机包装
