TW-TM6B透明机床

车床组成主要部件介绍

车床的主轴是一个空心的阶梯轴。主轴的内孔是用于通过长的棒料。主轴前端采用短法兰式结构,它的作用是安装卡盘。

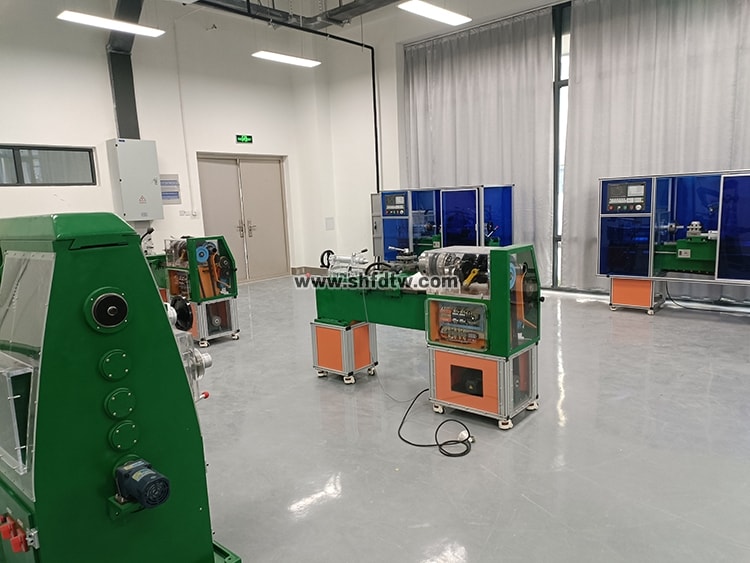

透明机床(图1)

(图片仅供参考)

一、车床技术规格:≤长2100mm*宽900mm*高1500mm

二、重量:≤400 公斤

三、主电动机:

1.功率:≥0.37KW

2.转速:≥1400转/分

3.电压:380V

四、拖板电动机

1.功率:≥0.12KW

2.转速:≥500转/分

3.电压:220V

五、车床技术性能:

1.床身上大工件回转直径:≥400毫米

2.刀架上大工件回转直径:≥210毫米

3.大工件长度:≥750毫米

4.主轴转速:正转(24级)         10~1400r/min

5.反转(12级)                   14~1580r/min

6.主轴转速盘10—1400转/分(按皮带盘缩小数峰值速1000转/分左右)

车床主要由以下几个部分组成:

⑴大床脚 ⑵小床脚 ⑶车头箱(主轴箱) ⑷进给箱  ⑸拖板箱 ⑹大拖板 ⑺中拖板 ⑻小拖板  ⑼方刀架 ⑽尾架 ⑾挂轮 ⑿油盘  ⒀螺杆 ⒁光杆 ⒂操纵杆 ⒃三爪卡盘  ⒄皮带轮 ⒅照明灯

机床使用和保养

1、使用前首先熟悉机床性能和各手柄的功能,

2、应检查电路是否正确,电器上否有无损坏,确认无误后,方可通电。

3、运动摩擦表面应视情况加注适量机油润滑。

4、在工作中,当机床发生故障或有不正常响声时,应立即停止工作,检查情况后方能继续运转。

5、为了避免机床损坏,操作时不应带负荷起动。

6、当机床在运转时,车头箱拨档手柄不准转动,应先停止运转再拨档,否则易造成齿轮损坏。

7、本机床为模拟机床,为了保证良好的寿命和特性,机床应避免主轴的高速运转,低速级为宜。

8、本机床为有机玻璃与硬质工程塑料制作,牢固度有限,不能让学员随便乱动(如拨档时,用力过大,强行操作)以免损坏 。

9、本机床为工程塑料和有机玻璃制作,齿轮不处在润滑油中,不应长时间运作。

10、不能在高温和阳光下暴晒,否则会使本机床变形。

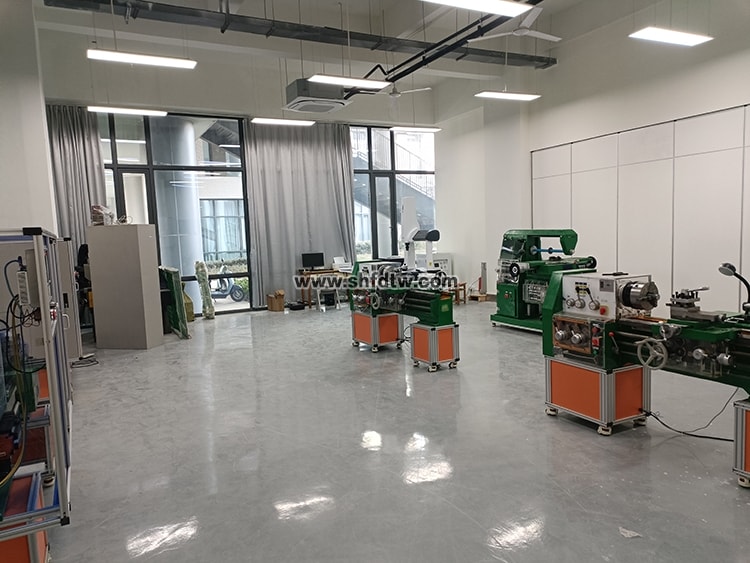

透明机床(图2)

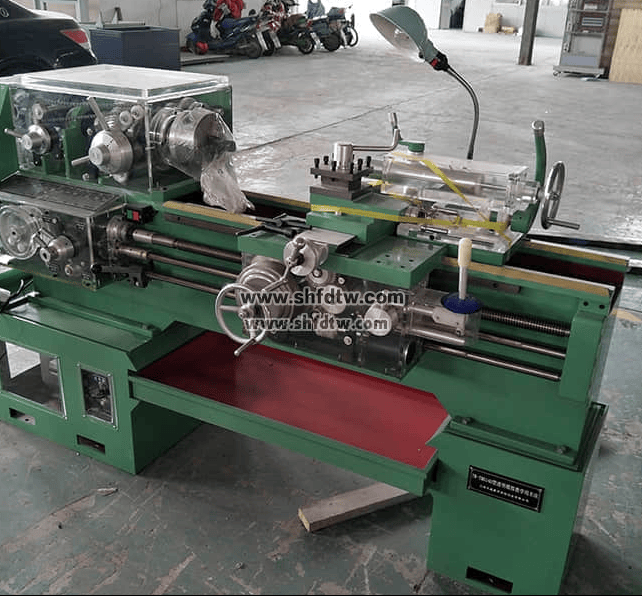

透明机床(图3)

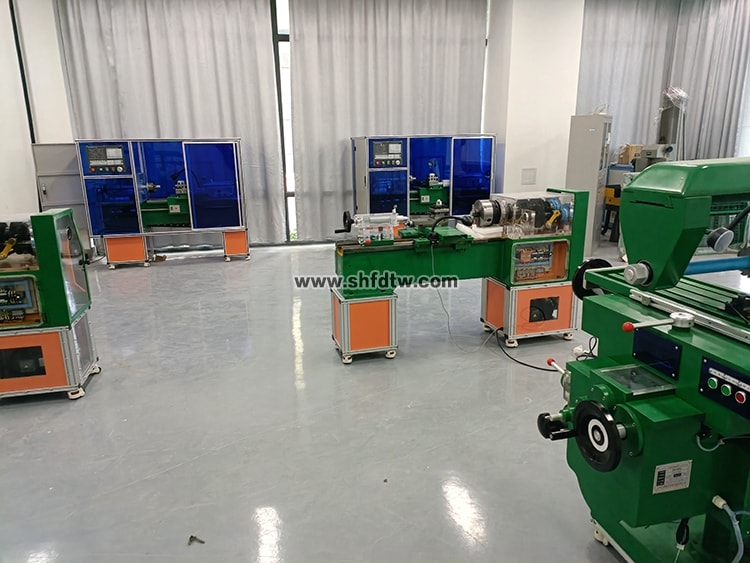

透明机床(图4)
