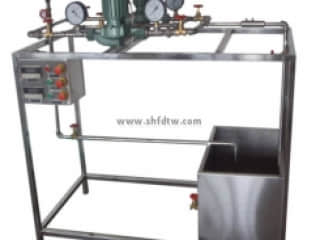

离心泵综合实验装置

离心泵综合实验装置

型号: TW-LT602
价格: 询价
电话: 021-55884001
微信: 点击添加微信好友
Q Q: 27880310
  已有 6747 个人关注过该产品
TW-LT602离心泵综合实验装置

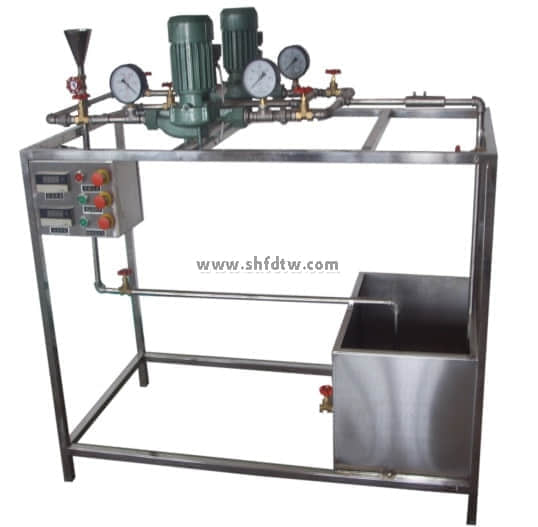

离心泵综合实验装置(图1)

实验目的:
1、适合于工程流体力学(水力学)教学实验。
2、了解离心泵的结构、特性及操作;熟悉离心泵的工作原理。
3、掌握离心泵主要参数的测定方法,测量一定转速下的离心泵特性曲线。
4、双泵串、并联实验及泵汽蚀实验。

主要配置:
离心泵、蓄水箱、文丘里流量计、压力表、U型压差计、单相功率表、玻璃温度计、实验管道、阀门、自循环装置、不锈钢框架。

技术参数:
1、运行环境:温度0-40℃,相对湿度:≤90%RH,电源:220V/50Hz。可连续操作。
2、离心泵采用管道离心泵,额定功率:370W,转速:2800r/min,吸程:8m,效率:34%,流量:2.5m3/h,扬程:15m,实验范围宽,能明显出现空化汽蚀现象,数量2台。
3、压力表:表盘直径Φ100mm,测量范围0-0.4MPa,精度1.5级。
4、真空表:表盘直径Φ100mm,测量范围-0.1-0MPa,精度1.5级。
5、电动机功率采用数字单相交流功率测量仪表测得。
6、文丘里流量计流量:0~6 m3/h。压差范围:10~150KPa。
7、蓄水箱:容积约70L,304不锈钢材质,当停止供水开启灌泵阀时,可使泵运行时出现汽蚀现象。
8、实验所用的流体-水为全循环使用设计,充分节约水资源。
9、电控箱,装有开关指示灯、功率表,对其中泵的功率进行显示。
10、框架及台面均为304不锈钢材质,结构紧凑,外形美观,操作方便。
11、外形尺寸:1650×600×1500mm(长×宽×高),框架为可移动式设计,带脚轮及禁锢脚。
