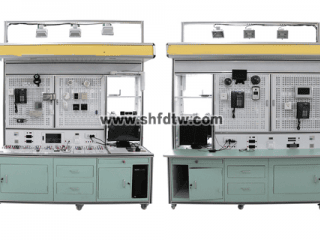

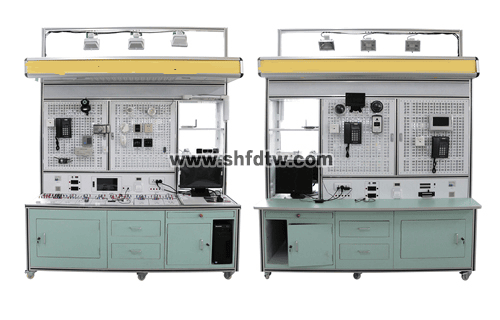

TWLY-124 智能家居电子设备控制实训装置
一、产品概述：
智能家居以住宅为平台，兼备建筑、网络通信、信息家电、设备自动化，集系统、结构、服务、管理为一体的高效、舒适、安全、便利、环保的居住环境。智能家居通过物联网技术将家中的各种设备（如音视频设备、照明系统、窗帘控制、空调控制、安防系统、数字影院系统、网络家电等）连接到一起，提供家电控制、照明控制、窗帘控制、电话远程控制、室内外遥控、防盗报警、以及可编程定时控制等多种功能和手段。与普通家居相比，智能家居不仅具有传统的居住功能，提供舒适安全、高品位且宜人的家庭生活空间；还由原来的被动静止结构转变为具有能动智慧的工具，提供全方位的信息交互功能，帮助家庭与外部保持信息交流畅通，优化人们的生活方式，帮助人们有效安排时间，增强家居生活的安全性，甚至为各种能源费用节约环保。
二、产品特点：
1.结构设计优越，全模块化设计，学习可自行根据环境调整摆放格局，可以轻易的对任意一个系统拆卸与维护。
2.实训系统框架由铝合金型材和网孔板组成，智能家居器件安装到网孔板上形成一个子系统模块，各个网络、电话、家居系统控制器件采用工程标准接线,以让学生能够掌握现实工程的设计规则标准。
3.实训设备顶层使用单晶硅太阳能控制系统，可以满足智能家居各个模块供电需求以及内部电路调试.
4.智能家居系统在教学过程中进行对各种控制模块的电路基础学习，对模块的焊接、安装、调试与测试，通过把模块接到智能家居仿真控制主机上进行基本功能的仿真测试。
5.模块电路板盒采用双板叠成，学生可以把调试好的模块替换到实训平台上，自己动手焊接电路板、编写控制程序，对智能家居电子设备的控制来真正验证电路模块的功能，并学习智能家居的布线和各种通信协议的应用和调试等。
三、技术参数：
1.产品结构：2000mm*1200mm*2400mm；实训台桌面为防火耐磨中密度板，欧标铝型材框架、钣金实训模拟墙结构，内嵌有线路线槽，满足于学习实训时所需器件安装走线，形成完善的的现实工程环境，使学生能直接通过工程项目实训模块的实习，熟悉现实智能家居的工程设计技术与规范要求。
2.实训台下体设有长方体半封闭式木柜，造型美观大方，设有抽屉和储存模块柜，方便各种配件材料与工具的储存。
3.电源：单相三线 220V±10% 50HZ
4.安全保护：具有漏电、过压、短路，智能IC取电等保护，安全指标符合国家标准。
四、实训内容：
（一）智能家居电子设备（产品）控制组件的装配与调试实训
1.太阳能供电系统安装与调试。
2.智能家居照明控制系统的安装与调试。
3.智能家居防盗系统的安装与调试。
4.智能家居远程视频监控系统的安装与调试。
（二）智能家居单片机实训
1.单片机主机控制系统学习和编程。
2.驱动LED电阻屏实训。
3.电机控制实训。。
4.温、湿度传感器控制实训。
5.电动窗帘控制实训。
（三）智能家居电子设备控制组件间通信实训
1．232通信实训。
2．485通信实训。
3．TCP/IP网络通信实训：计算机远程控制家里设备等。
4．zigbee无线通信实训：计算机或者单片机控制板在家里控制设备。
5．SPRS/GSM通信实训：远程手机接收入侵报警和环境变化报警等。
6．433/415MHZ无线通信实训。
（四）综合布线与网络构建实训
1．水晶头、面板接线、网线制作等网络布线基础实训。
2．交换机、路由器调试实训。
3．互联网联网调试实训。
4．zigbee网络调试实训。
5．wifi无线网络调试实训。
