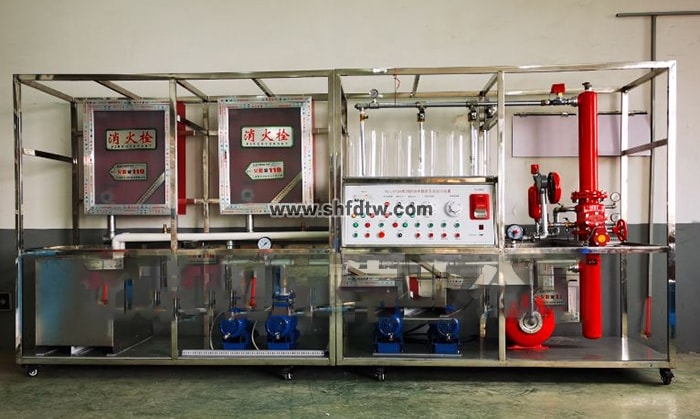

TWLY-112 消防管道安装实训装置
一、概述：
消防管道安装实训装置实训操作区主要针对以上消防设备操作实训动手实践，操作间采用不锈钢型材结构支架，设备内外无任何木板、轻型材料等辅助材料。使其利于延长使用寿命和无需后期更换耗材，真正实现装置免维护。
消防管道安装实训装置消防水箱采用不锈水箱，表面平整，每个实训区架配配所设备耗材，及安装实训器件，能够实现管材加工和连接：镀锌管管、PPR、UPVC管的切割、套丝、熔接、连接；配件和器件的安装：完成消防水系统中管路配件的安装；完成水泵、压力变送器、水表、浮球液位计、信号蝶阀、湿式报警阀组、水流指示器、闭式喷头、末端试水装置、喷头、水泵器件的安装。
二、功能实训：
1.湿式报警阀的安装实训
2.高位水泵的安装实训
3.消防水泵的安装实训
4.消防延迟器的安装实训
5.消防管路连接操作实训
6.控制系统接线实训
7.系统连接与布线实训
8.消防火灾执行设备安装实训
9.与消防中心设备联网调试编程实训
10.与喷淋子系统联网编程实训
20、管材加工和连接：镀锌管管、PPR、UPVC管的切割、套丝、熔接、连接。
21配件和器件的安装：完成消防水系统中管路配件的安装；
22、完成水泵、压力变送器、水表、浮球液位计、信号蝶阀、湿式报警阀组、水流指示器、闭式喷头、末端试水装置、喷头、水泵器件的安装。
三、主要配置
序号 | 产品名称 | 型号 | 主要参数 | 公司 | 数量 | 备注 |
1 | 闭式喷头 | ZF-16 | 3只 | |||
2 | 水流指示器 | 1只 | ||||
3 | 信号阀 | 100型 | 1个 | |||
4 | 信号阀 | 50型 | 1个 | |||
5 | 湿式报警阀组 | ZF-100型 | 1个 | |||
6 | 不锈钢水箱 | 680*680*620 | 1只 | |||
7 | 电磁阀 | DC24V | 3 | |||
8 | 高模拟水箱 | 680*300*300 | 1只 | |||
9 | 防水观察室 | 680*680*600 | 有机玻璃 | 1只 | ||
10 | 水位浮球阀 | DN20 | 1只 | |||
11 | 压力表 | D-100 | 3只 | |||
12 | 消防泵 | 单相750W | 1台 | |||
13 | 高位水泵 | 单相750W | 1台 | |||
14 | 不锈钢机架 | 2200*750*1800 | 一台 | |||
15 | 水管套件 | 管材与配件,包含手柄球阀、铜球阀、单向阀、铜止回阀、镀锌变径接头、镀锌90°弯头、镀锌活接头、镀锌直通接头、镀锌三通接头、三通、90°弯头、一寸活接、6分活接、信号碟阀，湿式报警阀、机三通、等径三通、阴螺纹弯头、阳螺纹接头、外牙直通接头、内牙直通接头、内牙三通接头、三通、弯头、铜转接头、铜活接头、1寸镀锌管、3/4寸镀锌管、等1套 | 1套 | |||
16 | 压力表 | 0-0.6MP | 3个 | |||
17 | 豪华工具车 | 设有抽屉及柜子，可移动 | 1套 | |||
18 | 实训工具 | 配套工具：包含套丝机、管子台虎钳（带支架）、镀锌管割刀、热熔机、PPR管剪刀、复合管割刀、钢锯、锯条、PVC胶水、卷尺、扳手、管钳、尖嘴钳、生料带、内六角扳手、记号笔、十字螺丝刀、一字螺丝刀、插线板、绝缘手套、绝缘胶鞋、万用表、剥线钳、斜口钳、焊锡丝、电烙铁、烙铁架、剪刀、手动试压泵等。1套 | 1套 | |||
