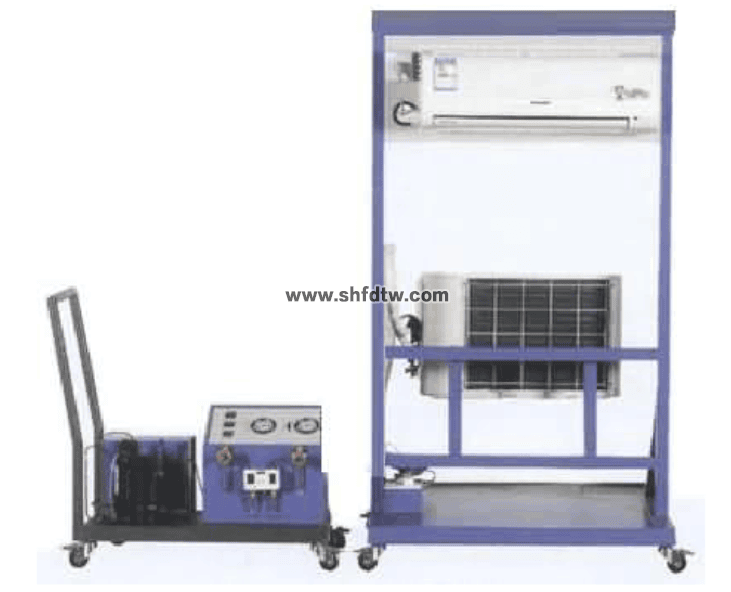

TW-JD49 制冷剂良好操作实训装置
一、设备配置及参数
1、制冷剂良好操作实训装置配套空调，拆装实训平台空调采用R22制冷剂，每台配1套制冷回收装置。
2、实训台架采用1.5mm钣金设计。
3、设有电流型漏电保护、过流保护、过载保护、接地保护，安全符合相关国家标准。
4、制冷剂良好操作实训装置制冷专用工具包含便携式焊具、保压真空泵、胀管扩孔器、偏心型扩孔器、弯管器、双表修理阀、三色加液管、双表修理阀公/英制转接头、制冷剂钢瓶、制冷剂回收机等。
5、便携式焊具采用无氧焊枪，配套电子打火开关，气体可以连续焊接45分钟以上。
6、保压真空泵应不仅可以完成系统抽真空，还可以完成系统保压功能，泵保压时排量为20L/Min,保压压力为2.0MPa。
7、制冷剂良好操作实训装置提供控制屏工作所需的三相交流电源，配有漏电断路器，控制其三芯双联插座的电源。
8、提供电流电压型漏电保护装置。
9、空调制冷剂回收机组采用小推车的方式，同时该系统还配置压缩机、风冷冷凝器、高低压力表、高低压力控制器、手阀等。
10、空调制冷剂回收机组采用单项控制，分别放置三路按钮开关，单独控制三个不同的对象，以应对操作中的不同情况不操作开关。
11、无线智能考核系统包含嵌入式多路网络控制器，工业无线路由器、无线终端显示器和智能考核软件。
12、嵌入式多路网络控制器采用高性能嵌入式Cortex-M3微处理器，具有高集成度和低功耗的特点，运行频率≥100MHz。
13、数据接口为电源电压12V/2A,5VDC输出，可直接驱动16路的继电器工作，端口允许的最大电压/电流，AC250/10A,开关寿命5万次以上，支持离线，以太网接口。
14、支持局域网控制、远程控制、控制状态精确反馈、自定义设备。
15、安全的系统架构，采用硬件密码和账号验证。
16、配套专用考核APP，由APP监控软件通过控制终端对中央空调进行运行控制，控制点5个，通过控制终端对系统运行状态进行监控，硬件监控点5个，远程诊断系统故障。针对压缩机、室内和室外机进行控制和监测。
17、工业级无线路由器（AP）支持IEEE802.11b/g/n标准，300M传输速率，支持2.4无线网络频率。
18、数据测量、处理及显示设备应满足Windows10操作系统，固态硬盘容量1T，Intel i7系列处理器，内存容量16G，独立显卡容量2G，显示器尺寸25寸。
19、二维码识别功能：能通过手机扫描获得该产品的相关资料。
二、技术参数
1、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m。
2、装置容量：1.45kVA。
3、制冷剂回收类型：R22。
三、功能
1、制冷系统专用工具的基本操作。
2、制冷系统管件焊接。
3、制冷系统的检漏。
4、制冷系统的抽真空与充注制冷剂。
5、制冷剂回收机的使用。
6、空调系统安装。
7、空调系统调试。
8、空调系统检测与分析。
