机械装配技能综合实训平台

TW-Z15机械装配技能综合实训平台

机械装配技能综合实训平台(图1)

(图片仅供参考，具体以实物为准)

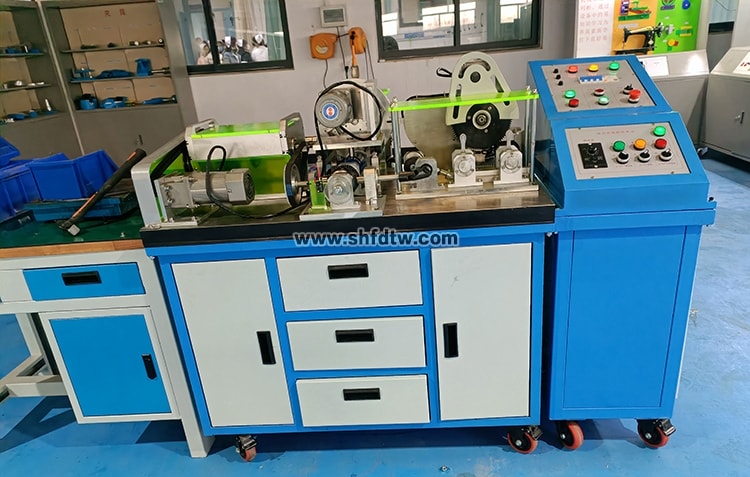

机械装配技能综合实训平台(图2)

设备概述：一个小型化却五脏俱全的“微型工厂”

第一次见到TW-Z15的时候，我的第一反应是——这不就是把一条小型自动生产线浓缩到一个台面上了吗？设备最核心的设计思路，是由一个变速动力箱提供两路传动动力，一路通过电磁离合器控制精密分度头做四分度旋转，另一路则驱动自动钻床和自动打标机完成加工。整个工作流程是：分度头旋转分度→工件自动送料→偏心轮夹具夹紧→钻床进给钻孔→打标机打标→夹具松开落料。六个工位、四个夹具，周而复始，纯机械式联动，没有任何PLC或单片机参与。这种纯机械传动联动的设计，恰恰是我们教学中最需要的——学生能亲眼看到动力是怎么从一根轴传递出去，通过齿轮、凸轮、离合器这些基础零件，最终实现精准的动作配合。

核心模块解析：从拆装到调试，步步扎实

变速动力箱——传动系统的“心脏”

这个模块是整套设备的动力源。四根轴组成箱体结构，一根输入轴、一根传动轴、两根成90°夹角的输出轴，实现一轴输入两轴变速输出。我们安排学生先对照装配图拆解，再重新组装，过程中要调整齿轮啮合间隙、检查轴线平行度，最后用百分表检测输出轴径向跳动。这个模块做下来，学生对齿轮传动链的理解能提升一大截。

精密分度头与工件夹紧——定位精度的保证

分度头采用工业用万能分度头的结构，蜗轮蜗杆传动，通过电磁离合器配合实现四分度。工作台上四个偏心轮夹紧夹具成90°分布，学生要调试的是分度精度和夹紧力的一致性。很多学生第一次做的时候，要么分度不到位导致钻头打偏，要么夹不紧工件飞出去——这些都是最好的教学案例。

自动钻床与打标机——凸轮机构的典型应用

钻床进给机构用圆柱凸轮实现进给退刀，配合燕尾槽滑动板和直线导轨副。打标机则用曲轴连杆机构带动打击头。这两个模块涵盖了凸轮机构、导轨装配、轴承安装等多个技能点，学生学完能直接对标企业装配钳工的岗位要求。

教学价值：一门课盘活一群学生

实话实说，以前上《机械装配工艺》这门课，最头疼的就是实训环节。拿个减速器拆了装、装了拆，学生很快就腻了。但TW-Z15不一样，整套设备拆成七个独立模块——变速动力箱、精密分度头、工件夹紧装置、自动钻床进给机构、自动打标机、联轴器模块、凸轮控制式电磁离合器模块——每个模块都能单独做装配工艺和精度检测实训。我们现在的做法是：分组并行，每个组负责一个模块的拆装调试，最后再合起来做整机联动调试。这个过程既练了手艺，又培养了团队协作能力，更重要的是——学生能看到自己装的每一个零件在整个系统中起什么作用。

这套设备我们用了快一个学期，学生的装配精度意识和故障排查能力明显上来了。如果你也在为机械装配实训课发愁，TW-Z15值得关注一下。
