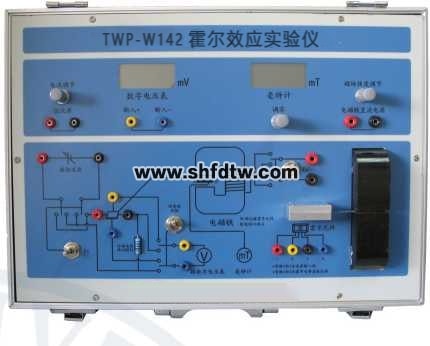

TWP-W142型 霍尔效应实验仪



霍尔元件因其体积小，使用简便，测量准确度高，可测量交、直流磁场等优点，已广泛用于磁场的测量。并配以其他装置用于位置、位移、转速、角度等物理的测量和自动控制。本霍尔效应实验仪主要帮助学生了解霍尔效应的实验原理，测量霍尔元件的灵敏度，并学会用霍尔元件测量磁感应强度的方法。霍尔效应实验仪采用了砷化镓霍尔元件（样品）测量。该霍尔元件具有灵敏度高，线性范围广，温度系数小的特点，因而实验数据稳定可靠。本仪器可用于高等院校、中专的基础物理实验、设计性实验和演示实验。

应用该仪器可以完成以下实验：

1 ．在恒定直流磁场中测量砷化镓霍尔元件霍尔电压与霍尔电流的关系；

2 ．霍尔电流恒定时测量砷化镓霍尔元件在直流磁场下的灵敏度。

仪器主要技术参数：

1 ．恒流源 0 － 1.999mA 连续可调；

2 ．数字电压表 量程： 0 － 199.0mV ；

3 ．电磁铁 磁隙内磁场强度 -190mT — 190mT 连续可调；

4 ．霍尔元件 砷化镓霍尔元件，最大工作电流不得超过 3mA 。
