TW-CL6P公差配合示教陈列柜

从图纸走向实操：我的《公差配合》课堂利器“TW-CL6P示教陈列柜”

在教了十几年的《公差配合与技术测量》课后，有一件很深的感触——很多学生学完极限配合、形位公差这些章节后，知识点全是散的。看图纸的时候，符号基本认得，但一问你“平行度误差怎么测”“圆度误差用最小区域法怎么判断”，他就头疼。归根结底，还是因为我们缺了一堂能把抽象概念和具体模型对应起来的演示课，缺了一本立体的、直观的“活教材”。而我用的TW-CL6P公差配合示教陈列柜，这套设备正好补上了这块短板，今天就跟各位同行聊一聊。

初见TW-CL6P：这不仅仅是一排大柜子

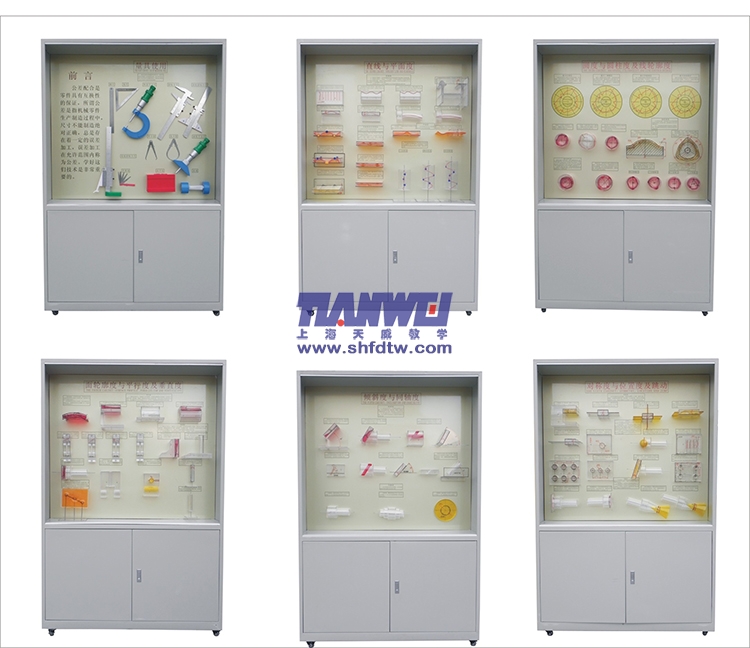

TW-CL6P这台示教陈列柜，全称是公差配合示教陈列柜，它是由六个独立的单体串联成的一组陈列系统，外形尺寸为1200×400×1900mm。我第一次看到它的感觉就是：这做得挺扎实，柜体采用SPCC冷扎板焊接，表面做了中温磷化处理，外面再喷塑；打开柜门一看，里面的陈列面板用的是超豪华铝塑夹层板，承载性好，用料毫不含糊。柜背还开了门，维护模型和维修都不费劲。柜底部有储物箱，方便存放实验文档和备用模型。底下装着万向轮，对于机械类实验室来说，这个细节很实用，设备要经常调整布局，推着走就行了。

模型材料方面，我没用全实物零件，而是选用了实物与亚克力有机板、工程塑料相结合的方式制作。这样一来，剖面结构一目了然，重量也轻，拆装和反复观摩都比较安全。

串讲六柜精华：让零件的“骨架”清晰起来

整套柜最值钱的价值点，都藏在柜子里面陈列的模型内容上。我带着学生走一遍，基本上六柜走下来，形位公差的知识网络就打通了。

第1柜 量具的应用：手把手教学生“读数”

走进实验室先看第1柜：量具的使用。柜子里摆了带深度的游标卡尺、高度游标卡尺、外径千分尺、深度千分尺、水平仪、厚薄规等实测量工具。特别方便的是，每一种量具都在模型旁边配了技术图表和应用说明，我可以直接指着标尺讲怎么读数、怎么使用这种测量工具检测特定公差。

第2至第3柜 形状公差：从概念到误差判别的直观化

第2柜专门讲直线度与平面度。柜子里展示了直线度在给定方向上、在任意方向上的模型，以及平面度误差判别的经典情形，比如三个高点与一个低点的案例，一目了然。学直线度的时候，学生往往分不清“给定平面内”和“给定方向”的区别，现在有了实体模型，他看一遍就弄清了，省了我口舌。

到了第3柜的圆度与圆柱度及线轮廓度，展示内容更深入一步。这边不仅陈列了圆度和圆柱度的对比实物，还放了圆度最小二乘、最小外接圆、最大内接圆以及最小包容区的判别模型。这个内容本来是我最头疼的，现在学生五到十分钟内就能听懂大致的包容拟合原理。

第4至第6柜 位置公差：从单点精度到空间精度的提升

真正考验理解的其实是第4柜面轮廓度与平行度及垂直度。柜中的模型涵盖了平行度一个方向、互相垂直的两个方向以及在任意方向上三种情形，垂直度同样分面对面、线对面、面对线，以及互相垂直的两个方向。我会拿着一个垂直度误差的模型，让学生自己判断是否合格，大家讨论的积极性很高。

第5柜倾斜度与同轴度展示了倾斜度在给定方向上、在任意方向上面的表现形式，以及多件套对比的同轴度模型。第6柜包括对称度、位置度和跳动的系列展示。

从走进实训室到带着学生把六个柜全部串讲完，时间控制得好差不多两节课就够了。相比过去的纯理论教学，耗时不仅没有增加，学生回馈掌握的知识点却更立体、更牢固。
