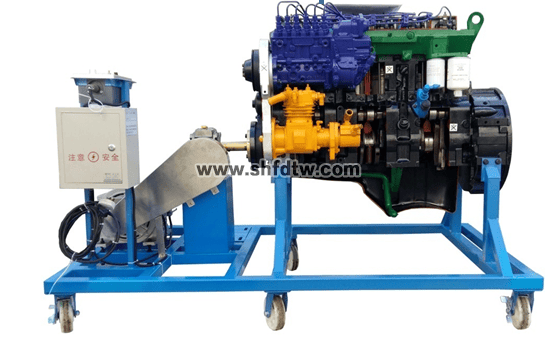

TW-BDQ46发动机解剖运行实训台（豪沃ZZ1167）

一、产品简介

    该设备采用  翻新豪沃ZZ1167重卡维柴WP10 共轨发动机总成进行剖面处理，各部件齐全，剖面位置合理，能全面展示发动机内外部结构和部件的运动情况，适用于发动机原理和机械机构的教学。

二、功能特点

1.采用原厂发动机实物总成进行机构切剖，充分展示发动机机构部分的内外结构。

2.对发动机各机械剖面采用不同颜色的油漆进行喷涂。

3.由可调转速的单相齿轮减速电机带动发动机曲轴做低速运转，真实演示发动机内部机械部件的运动过程。

4.移动台架采用了高强度的钢结构焊接，表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置，可移动式，方便教学。

5.解剖部位：

     缸体（活塞与曲轴运行外可观察）；

     气门室盖（凸轮轴运行外可观察）；

     气缸盖（进排气门运行外可观察）；

     进排气歧管与滤清器；

     发电机与水泵；

     正时机构（正时机构运行外可观察）；

三、技术规格

   外形尺寸：1500×700×1200mm(长×宽×高)

   动力电源：380

   齿轮减速电机：

额定电压：380

额定功率：1500W

额定转速：0-15转/分

工作温度：-40℃～+50℃

颜色：7032

钢管：60*60*3mm

移动脚轮：200*80mm

四、基本配置(每台)

序号	名       称	规格型号	单位	数量
1	解剖发动机总成		套	1
	齿轮减速电机	380V 1500W	台	1
3	漏电保护开关		个	1
4	移动台架(带自锁脚轮装置)	1500×700×1200mm(长×宽×高)	台	1
