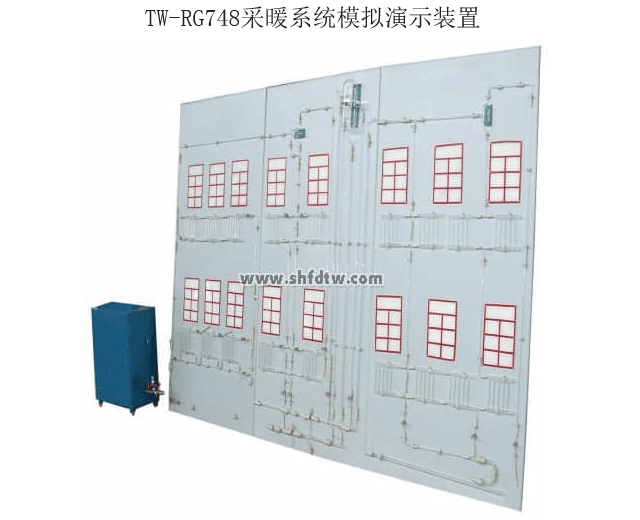

采暖系统演示装置

设备配置：

1）18个模拟窗：有机玻璃/玻璃制作，模拟窗各部件结构须均匀一致，160×160×10mm，用螺丝固定（注：为保证设备使用年限，不允许采胶黏的方式）；

2）18点测温判定系统失调情况；

3）模拟锅炉：加热功率0～1.5KW可调，最高控温35℃；

4）防腐循环水泵：功率100W，扬程10m，流量20L/min；

5）散热器：玻璃模拟散热器组数18组；

6）水箱、集气罐、膨胀水箱、信号管、循环管、膨胀管、溢流管、K型热电偶（18个）、温控表；

7）电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、加热、水泵带灯自锁按钮开关等组成，控制箱面板采用铝质凹字技术制作；

8）配套连接管道和阀门、弯头；

9）不锈钢框架实验台（30×30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。

技术参数：
1、输入电源：单相AC220V±10% 50Hz，功率370W。
2、18个玻璃暖气包，5种采暖方式模拟多种形式热水采暖系统工作过程及其连接方式。
3、循环水泵参数： 流量：20L/min ，扬程：12m，功率：100W。
4、模拟供暖锅炉 ；给水箱；集气罐；高位膨胀水箱；模拟房间墙面；散热器；模拟采暖散热器片、采暖供水干支管道、回水干支管道、水平式单管顺流式系统；水平式单管跨越式系统；垂直式单管顺流式系统；垂直式单管跨越式系统；双管系统。
5、20点测温显示系统：由高精度温度传感器测量，万能信号输入巡检仪配合高精度数字显示表。
6、外形尺寸：3200×400×2200mm，外形为不锈钢框架（挂壁式）。
