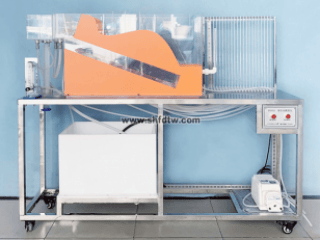

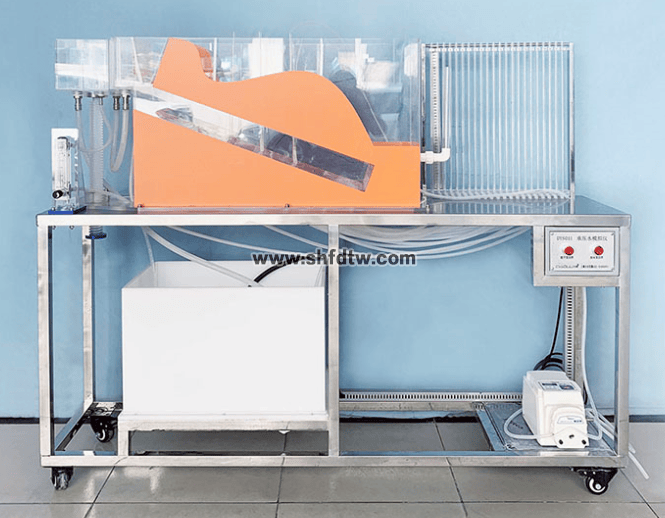

TW-LT646承压水模拟演示仪

一.实验目的

选择了在自然界最具承压水特征的单斜承压含水层为模拟对象，模型可显示整个承压含水层的补给，径流、排泄过程，观测天然条件下泉流量的衰减曲线，可演示承压含水层的动态变化特征。

二.技术指标

1.可以模拟承压含水层的补给，径流、排泄过程，观测天然条件下泉流量的衰减曲线。

2.装置外形尺寸：1850mm×450mm×1500mm。

三.主要配置及参数

1.承压水模拟槽1套：透明有机玻璃材质、厚度10mm，长×宽×高=1050m×200m×500m，包括含水层、隔水层、断层泉1个、模拟观测水井3个、模拟河水位变动装置、承压廊道、铜测压点36个。

2.示踪剂投加装置1套、胶水管100m。

3.均质石英砂：粒径40-60目。

4.蠕动泵1台：抽注水使用。

5.断层泉：有机玻璃材质，五种规格。

6.稳水箱：透明有机玻璃材质、厚度8mm

7.循环水箱：厚度10mm，800*400*350mm

8.潜水泵：功率100W，流量1m3/h。

9.测压板：读数精度为1mm。测压管20根：透明有机玻璃材质、壁厚1mm。自动排气系统1套。

10.流量测量与调节：转子流量计，液体流量1个（量程100-100L/H）。

11.304不锈钢台面、拉丝银双色板标牌。

12.电源控制系统：电控箱1只、带灯自锁按钮开关（正泰）、线槽等组成。

13.不锈钢框架实验台（配脚轮均为万向轮带禁锢脚）。
