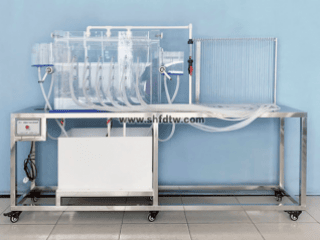

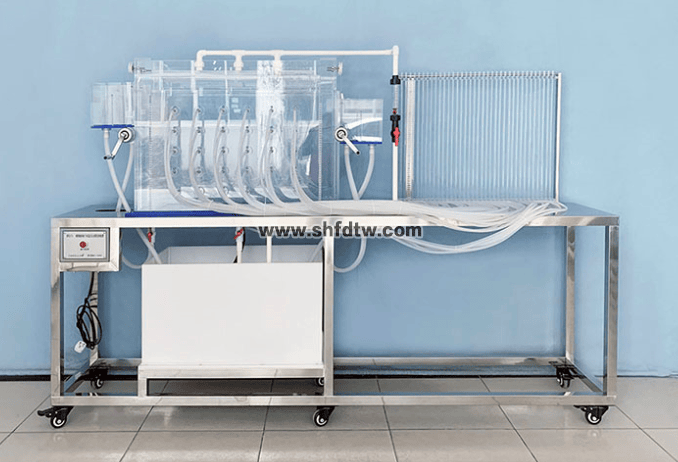

TW-LT641河间地块地下水稳定运动模拟渗流槽装置
一.实验目的
1.观察有入渗补给的潜水二维稳定流的渗流现象及特征。
2.通过本次实验，要求学生学会利用量筒、烧杯、秒表等，观测渗流槽水的渗流量。
3.学习利用渗流槽模拟大气降水、地面蒸发和河间地块中地下水运动的方法。
4.在调整渗流槽两侧左、右排泄口高差（左、右河水位）时，认真观察渗流槽背面各测压管水位变化所反映的渗流槽砂层中潜水分水岭的迁移方式，进一步了解河间地块中地下潜水分水岭的分布规律。
5.认真观察渗流槽背面不同位置的张力计上水银柱读数变化，了解包气带和饱水带毛细管负压分布特征。
二.技术指标
1.有机玻璃板制作的渗流槽，槽内有均匀的砂，槽顶设有模拟降雨装置，由转子流量计(M)测定总降雨量。槽的两端装有活动的溢水装置，分别用以稳定河A和河B的水位，升、降可以控制两侧水位的高低，并通过进水阀门控制供水水源。槽底和后壁面沿流向按一定间距设有多组测压管孔(每铅直断面6个为一组)。管孔用橡皮管和测压管板连接，可以测定渗流场内点的测压水头。
2.有机玻璃模拟箱：1000mm×230mm×700mm。
3.测压板读数精度为：1mm。
4.石英砂：40-60目。
5.装置外形尺寸：1500×500×1600mm。
三.主要配置及参数
1.有机玻璃模拟箱、溢水箱2个、降雨装置1套。
2.测压管、硅胶管1批、铜阀1批、隔砂层2个（80mm）、砾石1批、40-60目石英砂1批。
3.循环水箱1个、水泵1台。
4.304不锈钢台面、拉丝银双色板标牌。
5.不锈钢电控箱1只、漏电保护开关、电源电压表和按钮开关（正泰）、线槽。
