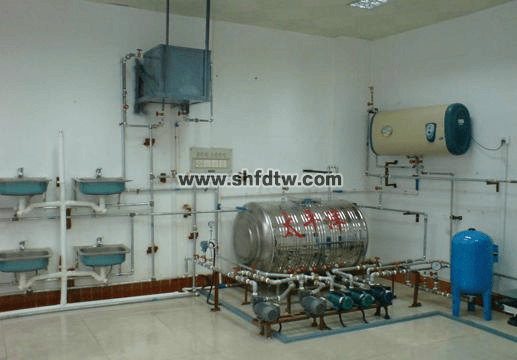

TWLY-108 管道安装及控制实训装置
一、功能配置
1、用户终端：不锈钢水盘，冷、热两用水龙头，模拟两层各3个住户用水终端
2、水池：不锈钢制作，一路输入四路输出，向各系统提供恒定水源，设置有浮球开关和排气孔，保证水池水位。
3、三相水泵：两台，为恒压供水系统提供动力
4、单相水泵：三台，分别为供热/暖系统、气压供水系统和水泵水箱联合供水系统提供动力
5、压力变送器：检测恒压供水系统水管内当前压力值，可检测0～400KPa压力
6、膜盒压力表：检测恒压供水系统水管内当前压力值，可检测0～400KPa压力
7、高位水箱：水泵水箱联供水系统蓄水装置，水泵水箱联合供水实训时向用户终端提供水源，内设高、低水位开关实现水泵的自动启停
8、气压水罐：气压供水系统蓄水装置，气压供水系统实训时向用户终端提供压力水源
9、高低压力开关：检测气压供水系统管道当前压力，为水泵启停提供信号
10、压力表：检测气压供水系统管道当前压力，可检测0-1MPa压力
11、热水器：为供热/暖系统提供热源，内置温度检测和控制电路
12、散热片：钢管与铜片制作，将热水中的热量传递到室内空气
13、控制电柜：系统控制单元，包括DDC直接控制器、变频器、交流接触器以及相关控制、保护设备
14、组态软件：配套组态王软件及给排水系统组态监控程序，通过计算机对给排水系统进行在线监视与控制
15、计算机（用户自配或代配）：安装LonMaker3.2l软件，安装秘维护LON网络，对系统进行在线监控
16、进水、排水管道：包括水管、手阀、单向阀以及各种配套设备
您只要致电：021-55884001（袁经理）
我们可以解答 管道安装及控制实训装置 的相关疑问！
我们可以帮您推荐符合您要求的 给排水设备安装与控制实训装置 管道安装及控制实训设备 给排水系统安装实训设备 相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-97-3034-1.html
二、实训项目
1、给排水系统的认识
2、给排水系统的常用器件和系统组成
3、恒压供水系统原理及工作流程
4、变频恒压供水系统操作实践
5、气压供水系统原理及工作流程
6、气压供水系统操作实践
7、水泵水箱联合供水系统原理及工作流程
8、水泵水箱联合供水系统操作实践
9、供热/暖系统工作原理及工作流程
10、供热/暖系统操作实践
11、给排水系统组态控制实践
12、组态软件组态监控界面设计实践
13、DDC直接数字控制器的使用实践
14、DDC直接数字控制器程序设计实践
