TW-X69 EDA高级实验开发平台
TW-X69 EDA高级实验开发平台是一款基于Altera公司新的CycloneIII 系列 FPGA的高端实验开发平台。独有的GUI人机操作界面、采用系统底板+核心板+2块扩展板的灵活设计，并配备有20多种传感器和扩展模块供选择。
一、开发平台特性
1、GUI软件操作界面
独家采用GUI人机操作界面，开机可显示温度、时间和设备信息等。整合开发平台上的硬件资源，点击子菜单中相关实验，液晶屏可与开发平台同步运行，提高学生动手兴趣和积极性，通过对设备各模块的检测和实验的演示，方便老师培训和设备检修。

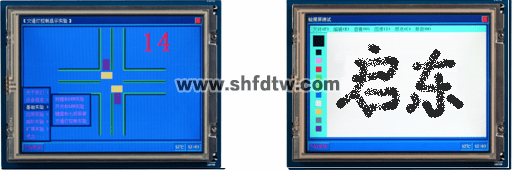

交通灯实验界面 绘图及色彩填充界面
2、模块化的灵活设计
开发平台采用系统底板+核心板+扩展板的设计方法，通过选择不同的核心
板和扩展板构成不同功能的开发平台。能最大限度的满足用户的性能需求。模块化的设计能使用户对系统设计有清晰的认识。
二、开发平台硬件资源

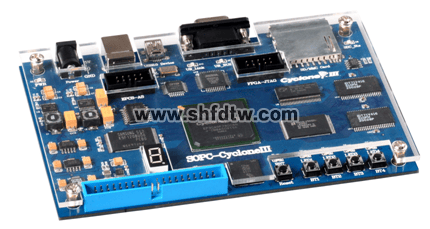

1、核心板硬件资源
1）采用阻抗控制的 12 层 高精度PCB 板，确保板上信号频率至少 200MHz;
2）采用Cyclone III EP3C40F780C8（可选CycloneIII EP3C80、EP3C120，可选C7 C6速度等级）；
3）配置器件EPCS16，结合千兆网络支持特有的远程系统升级功能（Remote System Upgrade）;
4）标配64M DDR2内存，最高运行频率166.667MHZ(选C6速度等级为200MHZ);
5）1MB（256K×32）SRAM ;
6）8MB NOR Flash ROM;
7）64MB NAND Flash ROM;
8）板载USB-Blaster Rev.C;
9）Mini USB2.0设备接口;
10）RS232标准串口;
11）高速SD卡接口;
12）板载50MHz系统时钟;
13）4个用户自定义LED;
14）4个用户自定义按键;
15）1个七段静态码管;
16）1个复位按键;
17）1个扩展接口;
18）AS编程接口和JTAG调试接口;

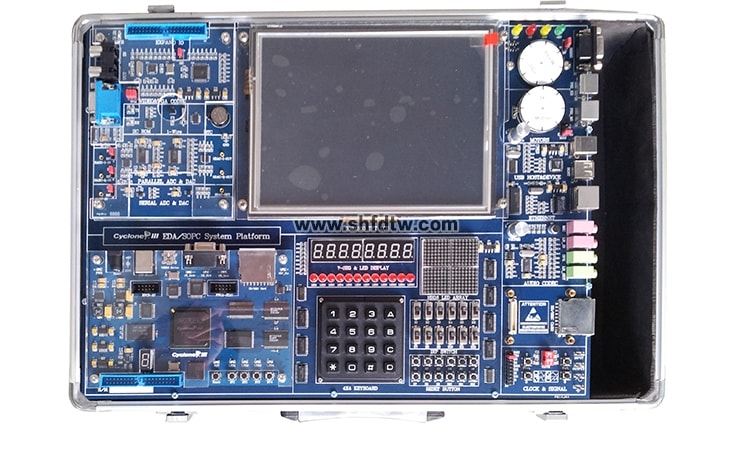

2、系统底板硬件资源
1）支持CycloneII、CycloneIII系列核心板;
2）800×600超大分辨率真彩色液晶显示屏和4线电阻触摸屏;
3）1个4相步进电机;
4）1个速度可调、可测直流电机;
5）1个标准串行接口;
6）2个PS2接口;
7）1个USB Device设备接口;
8）1个USB Host主机接口;
9）1个以太网卡接口;
10）1个16×16点阵;
11）个4×4键盘阵列;
12）8位动态七段码管显示;
13）12个用户自定义LED;
14）12个用户自定义开关输入;
15）12个用户自定义按键输入;
16）1个SD卡接口;
17）板载液晶驱动模块;
18）触摸屏控制器;
19）2个扩展接口;
20）1个数字时钟源，提供等多个时钟;
21）音频Codec：1个音源输入口，1个Mic输入口，1个音源输出口和1个耳机接口;
22）1个模拟信号源，提供频率、幅度可调的正弦波、方波、三角波和锯齿波

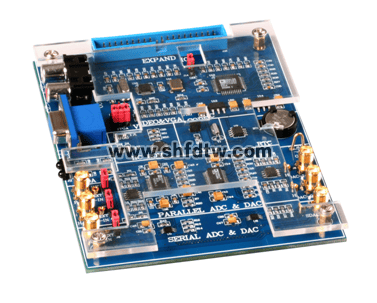

3、扩展接口板1硬件资源(可以选配)：
1）10位双通道并行AD模块采样频率20MSPS;
2）10位双通道并行DA模块采样频率40MSPS;
3）12位高速串行DA模块采样频率30MSPS;
4）12位高速串行DA模块;
5）1个视频编、解码模块;
6）1个真彩VGA模块;
7）1个红外接收发送模块;
8）1个实时时钟RTC模块;
9）1个IICEEPROM模块;
10）1个数字温度传感器模块;
11）1个高速扩展模块;
12）6个高速信号测量通道
三、示例实验
1、EDA实验与电子设计竞赛实验内容
1）简单的QUARTUSII实例设计
2）可控脉冲发生器的设计
3）基于VHDL格雷码编码器的设计
4）基本触发器的设计
5）含异步清零和同步使能的加法计数器
6）矩阵键盘显示电路的设计
7）八位七段数码管动态显示电路的设计
8）16*16点阵显示实验
9）数控分频器的设计
10）直流电机的测速实验
11）图形和VHDL混合输入的电路设计
12）步进电机驱动控制
13）步长可变的加减计数器的设计
14）PS2接口键盘显示实验
15）四位并行乘法器的设计
16）VGA彩条信号发生器的设计
17）设计四位全加器
18）用VHDL设计七人表决器
19）用VHDL设计四人抢答器
20）序列检测器的设计
21）正负脉宽调制信号发生器设计
22）伪随机数发生器的设计
23）数字频率计的设计
24）八位数据锁存器的设计
25）多功能数字钟的设计
26）最高优先编码器的设计
27）数字秒表的设计
28）解复用器的设计
29）出租车计费器的设计
30）带同步复位的状态机的设计
31）基于VHDL数码锁的设计
32）嵌入式逻辑分析仪的使用
33）PS2鼠标编码设计
34）SPI串口内核的实现
35）SPI串行AD/DA转换器的设计
36）DDS信号发生器的设计
2、NIOSII32位处理器示例实验
1）最简单NIOSII系统设计
2）建立带外部SRAM的NIOSII系统设计
3）Nor Flash编程实验
4）PIO外部中断按键开关实验
5）PIO输入-开关信号的读取实验
6）基于Timer IP核的定时器的设计
7）矩阵键盘与数码管显示实验
8）高速AD和高速DA实验
9）UART串口通迅实验
10）基于IIC的EEPROM读写实验
11）1-WIRE数字温度计的设计
12）串行AD/DA转换实验
13）Nand flash读写操作实验
14）彩色LCD液晶显示实验
15）触摸屏控制实验
16）RTC实时时钟实验
17）读SD卡实验
18）音频Code实验
19）USB枚举实验
20）USB枚举实验
21）PS/2键盘显示实验
22）PS/2鼠标控制实验
23）IRDA红外通信实验
24）VIDEO视频实验
3、DSP Builder 设计应用示例实验
1、从DSP Builder到HDL——基于DSP Builder的信号发生器
2、从DSP Builder到SOPC Builder——软件控制的Chirp信号发生器
3、IP核在DSP Builder下的使用——以FFT核为例
4、综合开发实验
1、网络WEB控制实验
2、点阵显示屏的设计
3、USB2.0通信实验（含上位机的设计）
4、DDRII RAM读写实验
5、直流电机闭环调速的设计
6、USB接口文本阅读器的设计
7、简易数字示波器设计
8、简易频谱分析仪设计
9、基于UART串口通信液晶显示实验
10、基于UART串口通信BMP显示实 验
11、FAT32文件系统读SD卡实验
12、FAT32文件系统写SD卡实验
13、FAT32文件系统读写实验-拼音输入法的设计
14、彩色液晶原理与绘图应用实验
15、基于NIOSII贪食蛇游戏设计实验
16、基于NIOSII计算器设计实验
17、在niosII上运行uC/OS系统
18、在niosII上运行uClinux系统
19、基于MP3媒体播放器的设计（MP3扩展板）
20、基于RFID无线射频设计（RFID扩展板）
21、Zigbee无线传感网络的设计（Zigbee板）
四、产品配置
设备名称 | CycloneIII高级实验开发平台 | |||||
型 号 | TW-X69_EP3C40 | TW-X69_EP3C80 | TW-X69_EP3C120 | |||
核心CPU区别 | EP3C40F780C8 | EP3C80F780C8 | EP3C120F780C8 | |||
工作电压 | ～220v±10%，50Hz±1Hz | |||||
尺寸（mm） | 410×260×80mm | |||||
重量(kg) | <4 | |||||
附件清单 | 1 | 串口线 × 1 | 2 | 音频线 × 2 | ||
3 | Mini USB连接线 × 1 | 4 | USB连接线 × 1 | |||
5 | Quartus软件和实验例程 × 1 | 6 | 2M网络连接线 × 1 | |||
注：使用本实验箱的配套仪器：电脑、示波器、万用表 。
