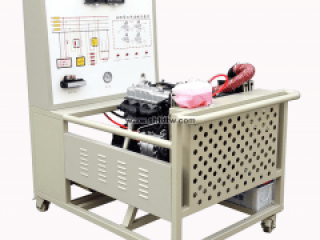

柴油发动机实训台(五十铃4JB1)

柴油发动机实训台(五十铃4JB1)

型号: TWFD-083
价格: 询价
电话: 021-55884001
微信: 点击添加微信好友
Q Q: 27880310
  已有 8751 个人关注过该产品

柴油发动机实训台(五十铃4JB1)

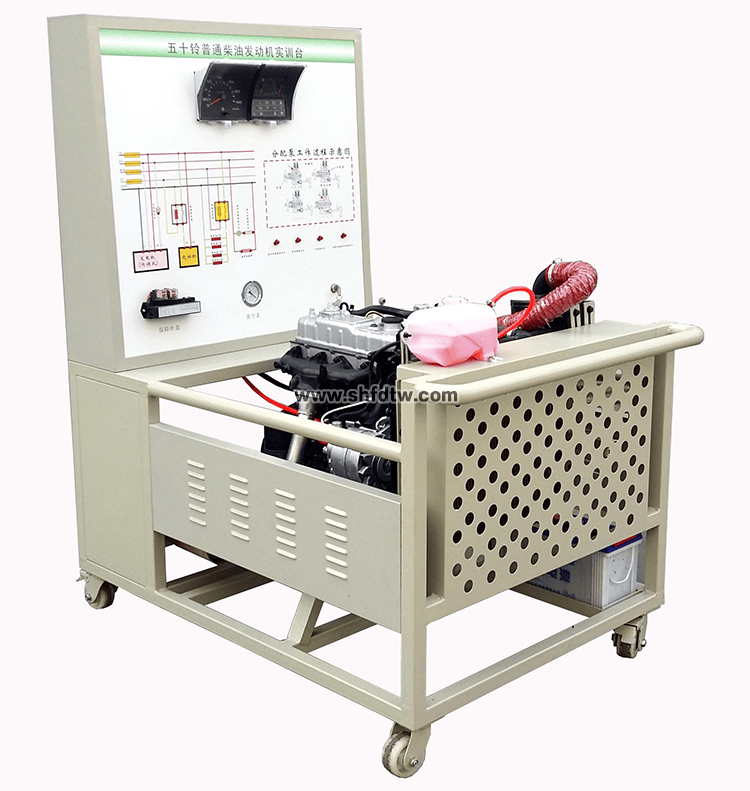

柴油发动机实训台(五十铃4JB1)(图1)


一、产品简介

该设备采用 翻新 五十铃4JB1(分配泵)  柴油发动机为基础,可运行发动机,进行起动、加速、减速等工况的实践操作,真实展示普通柴油发动机的组成结构和工作过程。

二、功能特点

1.真实可运行的普通柴油发动机,充分展示普通柴油发动机的组成结构和工作过程。

2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和柴油发动机实物,认识和分析控制系统的工作原理。

3.实训台面板上安装有汽车仪表,可实时显示发动机转速、水温、机油压力灯、充电指示灯等参数变化。

4.实训台面板上安装有检测端子、可直接在面板上检测各继电器、电磁阀、传感器等管脚的电信号,如电阻、电压、电流、信号等。

5.实训台配备有油门控制装置,可方便对发动机加速减速。

6.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。

7.实训台底座采用钢结构焊接,表面采用喷烤漆工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。

三、技术规格

        外形尺寸:1500×1000×1700mm(长×宽×高)

        工作电源:直流12V

        燃油标号:依发动机型号

        油箱容积:10L

        工作温度:-40℃~+50℃

        颜色:7032

        钢管:40*40*3mm

        面板机柜:1.5mm冷板冲压成形,背面设置维修门;

        移动脚轮:120*80mm

四、基本配置(每台)

序号

名       称

规格型号

单位

数量

1

检测控制面板

装有各种检测端子以及彩色电路图

(950*900*4mm铝塑板)

套

1

2

组合仪表

原车

套

1

3

点火开关

原车

个

1

4

普通柴油发动机总成

 原车

套

1

5

燃油箱

10L

个

1

6

油门控制装置


套

1

7

进、排气管(带保护罩)

原车

套

1

8

水箱(含不锈钢保护罩)


套

1

9

蓄电池

12V 80Ah

台

1

10

继电器

含:起动继电器、预热继电器等

套

1

11

保险丝盒


个

1

12

电源总开关

50A

个

1

13

移动台架(带自锁脚轮装置)

1500×1000×1700mm(长×宽×高)

台

1

14

故障模拟与排除装置


套

1

15

设备教师手册


套

1

16

设备合格证、保修卡


套

1



企业信息

致电:021-55884001(袁经理)

可以为您解答 柴油发动机实训台(五十铃4JB1) 的相关疑问!
