TW-Z43皮带轮带动槽轮机构

皮带轮带动槽轮机构的教学与应用——以TW-Z43型实训装置为例

各位同学、各位从事机械专业教学的同仁们，大家好。今天我想跟大家聊一聊我们在实训课上经常用到的一个教学设备——TW-Z43皮带轮带动槽轮机构。这个设备可能很多带过《机械基础》或《机械设计基础》课的老师都不陌生，它就是上海天威教学实验设备有限公司生产的那款槽轮机构模型。咱们职业院校的机械类专业，不管是中职还是高职，间歇运动机构这一块一直都是教学重点，也是不少学生觉得比较抽象难懂的内容。今天我就结合这台TW-Z43，跟大伙儿分享一下我自己的教学体会。

H2 从结构入手：TW-Z43的零件构成与教学价值

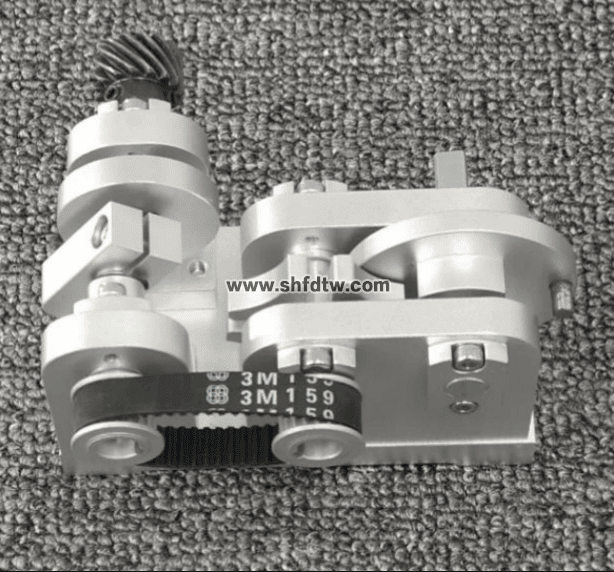

说实话，我第一次拿到这台设备的零件清单时，第一反应是“零件真不少”。TW-Z43的整体零件包含了L型支撑座、T型轴套、槽轮连接键、槽轮连接轴、槽轮支撑座、从动槽轮、底座、滑块、皮带轮连接轴、输入轴、双边轴套、销、斜齿轮拨盘连接键、斜齿轮连接轴、斜齿轮驱动盘、斜齿轮、轴套、主动拨盘、主动拨盘连接键、主动拨盘连接销等。可能有同学会问，这么多零件，学起来会不会太复杂？我的回答是——恰恰相反。正是因为有这么多零件，学生才能通过亲手拆装，把抽象的间歇运动原理变成看得见、摸得着的东西。

H3 皮带轮传动与槽轮机构的配合逻辑

TW-Z43这台设备最巧妙的地方，在于它把皮带轮传动和槽轮机构结合在了一起。咱们知道，皮带轮传动属于摩擦传动，靠皮带与带轮之间的摩擦力来传递运动和动力，特点是传动平稳、噪音小、结构简单。而槽轮机构呢，属于间歇运动机构，它能把主动件的连续回转运动转换成从动件的间歇转动。这两个机构组合在一起，就形成了一套完整的“连续输入→间歇输出”的传动系统。

我在课堂上经常跟学生打比方：你可以把皮带轮想象成一条不停运转的传送带，而槽轮机构就像是传送带末端的一个“守门员”，它决定工件什么时候放行、什么时候停住。这个比喻虽然通俗，但对刚接触间歇运动机构的学生来说，理解起来要容易得多。

H2 教学实训中的实际应用

H3 拆装实训与技能培养

TW-Z43的一个突出特点就是整体装置可以组合拆装。这一点对我们职业院校的实训教学来说太重要了。学生拿到零件之后，要从零开始把它们组装起来，这个过程本身就是对识图能力、装配能力和空间想象能力的综合训练。而且设备配套了2D工程图和2D装配图，学生可以对照图纸一步步操作。我记得有一次带学生做拆装实训，有个平时理论课不怎么爱听讲的学生，在动手组装的时候反而特别投入，最后组装完成、皮带轮带动槽轮顺利转起来的那一刻，他兴奋得不得了。这就是咱们职业教育的特色——在做中学，在学中做。

另外，TW-Z43这套装置可以实现三种以上的传动机构联动。也就是说，学生不光是学槽轮机构这一个知识点，还能同时观察到皮带传动、齿轮传动等多种传动方式的配合关系。这种综合性的实训项目，对学生理解整个机械传动系统的概念非常有帮助。

H3 竞赛规程与技能大赛对接

还有一个值得注意的地方——TW-Z43配套了标准竞赛规程。这意味着它不仅是一台普通的教学设备，还可以直接用于技能大赛的训练和选拔。咱们职业院校的老师都知道，现在各级各类的技能大赛越来越多，对学生动手能力的要求也越来越高。有了这套标准规程，我们在组织训练的时候就更有方向性了。

H2 实际应用场景：从课堂到生产线

可能有同学会问，学这个到底有什么用？我给大家举个实际的例子。在带式输送机的应用场景中，有时候需要输送带实现间歇前进——比如物料需要停顿下来进行称重、分拣或者包装，这时候如果频繁地启停电机，不仅控制麻烦，还会影响电机寿命。而通过皮带轮与槽轮机构同轴相连，就能实现皮带的间歇传动。电机一直转，但皮带走走停停，这就是槽轮机构在工业现场的真实应用。TW-Z43这台设备其实就是把生产线上的这套逻辑“搬”到了实训台上，让学生在学校就能接触到贴近实际工程的教学内容。

从材质上来说，TW-Z43采用的是钢和铝。钢制零件保证了强度和耐磨性，铝制零件则减轻了整体重量，便于学生在实训台上反复拆装。这种材质搭配在同类教学设备中是比较常见的，也符合职业教育实训设备“耐用、安全、易维护”的基本要求。

总的来说，TW-Z43皮带轮带动槽轮机构这台设备，无论是从教学内容的覆盖面上，还是从实训操作的实用性上，都是一台值得推荐的教学设备。当然，设备再好也只是工具，关键还是咱们老师和学生怎么去用好它。希望各位同仁在教学中多多交流经验，也欢迎同学们课后多琢磨琢磨这台设备的传动原理，把课堂上学到的知识和实际操作真正结合起来。
