TW-Z67齿轮泵实测绘图训练装置
一、产品参数
齿轮泵实测绘图训练组合装置 | |||
项目 | 参数 | 项目 | 参数 |
外形尺寸 | 410mm×310mm×100mm | 重量 | 3(kg) |

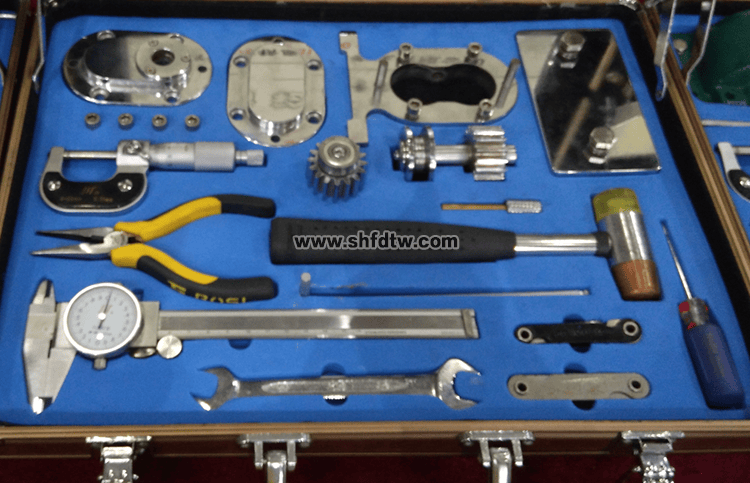

测绘部件 | 精制小型齿轮泵（1台） | ||
组装测量工具 | 游标卡尺、外径千分、螺纹样板、圆弧样板、专用榔头、外六角扳手、内六角扳手、尖嘴钳、螺丝刀等 | 类 型 | 便携组合式(检测零件、测量工具及指导书均放在一个精制的箱子里) |
二、产品功能
训练模式 | 训练内容 |
1、看图找组件训练； 2、组件拆装训练； 3、组件测量训练； 4、组件组合绘图训练。 | 训练一 齿轮泵组装训练 训练二 齿轮泵齿轮参数测量与计算 训练三 齿轮泵零件尺寸测绘 训练四 齿轮泵标准零件尺寸的确定 训练五 齿轮泵装配图纸绘制 训练六 齿轮泵零件图纸绘制 训练七 齿轮泵图纸文件整理 |
三、产品特点
1、项目实际化：以常精制小型齿轮泵为训练对象；
2、功能系统化：齿轮泵拆装、零件测绘、装配图绘制和零件图绘制四位一体的训练模式；由简单组件到复杂组件的训练过程。
3、学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得充分的训练机会
4、教学标准化：配套的训练指导书，教和学都十分方便、教学效果显著；
5、管理便利化：零件、测量工具及指导书均放在一个精制的箱子里，管理十分方便。
