TW-DPJW创新型单片机开发应用实训装置

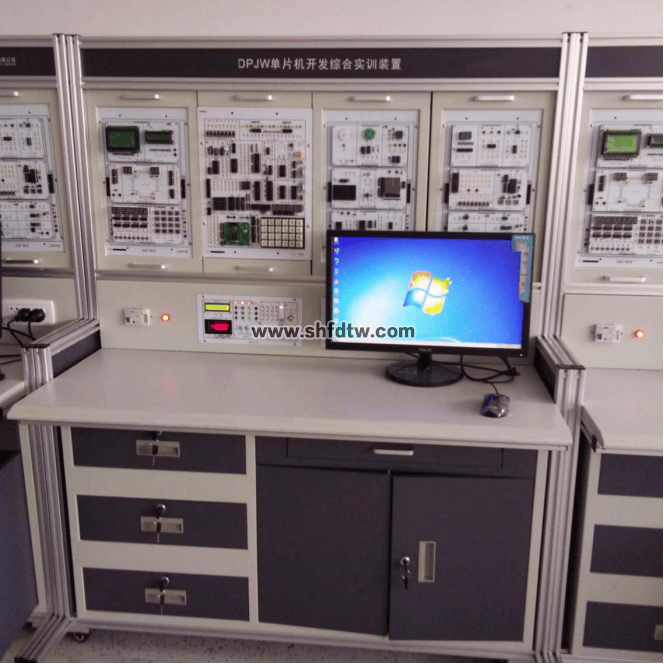

创新型单片机开发应用实训装置(图1)

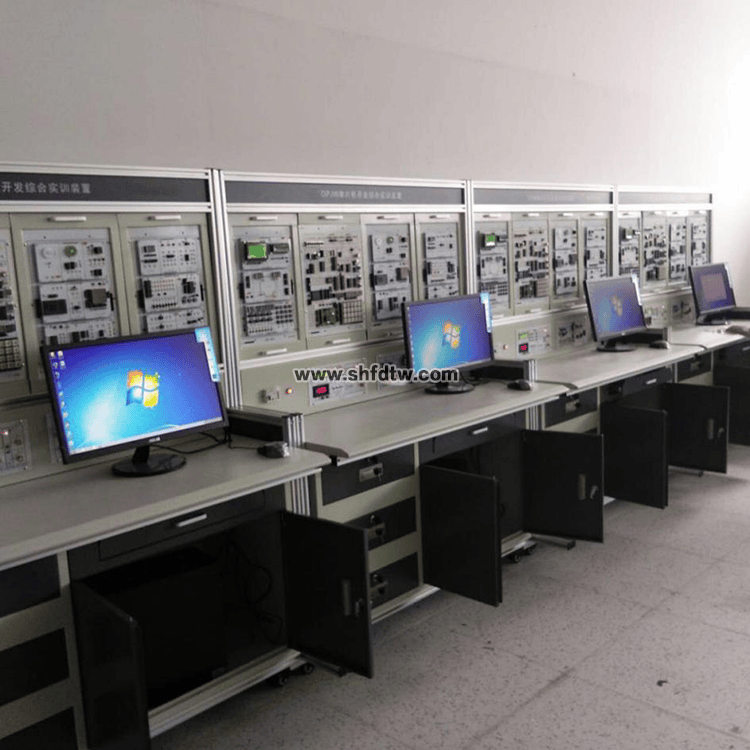

创新型单片机开发应用实训装置(图2)

产品介绍:

一、主要特点

单片机开发应用实训装置,CPU配置灵活,扩展无限。涵盖了MCS-51单片机、单片机网络接口应用等多种技术,提供了优化的软件和硬件集成环境,适合“单片机原理及接口技术”教学实验大纲要求,配有丰富的外围接口电路,提供完善的实验例程,是各高等院校开展单片机教学、课程设计、电子设计竞赛及科研开发的理想设备。

二、结构简介

系统由实验台和活动挂箱及扩展模块组成。实验台美观大方,尺寸145cm(长)*70cm(宽)*155cm(高);并带4个万向轮(带刹车 )活动挂箱包括CPU挂箱,尺寸485mm(长)*305mm(宽)、BUS总线挂箱,尺寸485mm(长)*305mm(宽)。CPU挂箱上有CPU卡接口插座,可以分别插上51CPU卡,KeilCPU卡,构成不同的单片机仿真实验开发系统;每个BUS总线挂箱可以插三个接口模块,每个接口模块有2~8个实验。

三、硬件资源

1.实验台

实验台是整个系统的依托,框架采用欧洲标准工业铝型材30*30mm,本产品采用上下两部分分离式设计。上半部分是实验挂箱区,可安装3个或4个活动挂箱及其接口功能模块,是系统的核心部分;下半部分是支撑部分,包括操作台,台面采用高密度板贴面一次成型,具有防火防静电功能、储物抽屉、储物柜以及电脑机箱存放处,材料采用16mm高密度板,有PVC封边成型。实验台尺寸可选,每个实验台两个工位,可供两名学生同时操作,每个实训台配备两个学生座椅。座椅面为圆形,pvc材料,支架为钢结构,不带靠背。交流供电为单相三线220V±10%,配有漏电保护装置,系统内置高性能直流稳压电源(输出:±12V/1A , +5V/5A)。

智能化实验室控制系统:

① 漏电保护功能、面板有多功能三孔220V安全插座。

② 密码开机、时钟显示(可自行设置)。

③ 采用8吋DWIN串口液晶触摸屏,六万五仟色真彩屏幕,分辨率800*600,工作温度为超宽温-20/+70℃以上,能设置和显示主控台各项电气参数。界面清晰,内有主控台操作说明书。

④ 教师实验用交直流电源、直流高压、直流大电流输出、控制学生交直流低压电源输出及220V交流电源四路输出,有锁定功能,可锁定控制学生交直流低压电源,锁定后学生不能操作。

⑥ 交流电源输出0V-36V,电压分辨率为1V,输出电流大于4A,直流稳压输出0-36V,电压分辨为0.1V,电流大于3A。直流大电流输出40A/10S.直流高压输出240/300V/100mA。

⑦能直接监视到每张学生桌直流电压的高低。

⑧设有多媒体控制及转换功能,方便教师进行多媒体教学。主控电源箱体与控制抽屉均用金属材料制成,表面磷化喷塑防护,安装锁具。电源主控台需与教师演示台一体化。

2.活动挂箱

活动挂箱包括:CPU挂箱及BUS接口挂箱。

1) CPU挂箱

挂箱主要用于插接不同的CPU模块,目前支持的CPU有:89S52、Cygnal51、Keil C51。挂箱上包含了CPU模块的接口插座和基本实验电路及系统扩展电路,可单独完成大部分的基本实验。

CPU挂箱上的资源如下:

1、8250串行接口

2、8255并行接口

3、键盘/LED显示接口

4、0809A/D转换

5、0832D/A转换

6、8位开关量输入/LED显示

7、单脉冲发生器

8、连续可调模拟量输出

9、8253可编程定时器,

10、8251串行接口,

11、总线接口

2) BUS接口挂箱

接口挂箱主要用于插接不同的实验模块,进行系统扩展。该挂箱含稳压电源接口,2个CZBUS接口插座,用于和其它挂箱连接。

目前支持的接口类模块主要有电机类,LCD类, I/O扩展类,串行AD/DA类,通讯接口类,静态显示类等。

用户可以根据需要选择使用这些模块,同时还可按照BUS接口总线的定义自行开发所需的接口模块,使系统可以无限升级,真正成为一个开放式的系统,也可以安装我公司制造的plc挂箱[485mm(长)*305mm(宽)],使其与PLC设备兼容,成为plc实验装置,可以节省资金和场地。

四、实验模块内容

1、电机类

(1)直流电机调速

(2)步进电机控制

(3)继电器控制

(4)脉宽输出

(5)射极输出

2、串并类

(1)74LS164芯片组成串转并

(2)74LS165芯片组成并转串

(3)138译码

(4)MAX813L看门狗

3、串行总线类

(1)TLC549芯片组成串行AD转换

(2)TLC5615芯片组成串行DA转换

(3)24C02 I2C RAM

(4)PC8563日历钟

(5)93C46串行EEPROM

(6)LM331 V/F压频转换

(7)LM331 F/V转换

(8)红外线收发

4、语音录放

(1)ISD1110语音录放

(2)8155扩展接口

5、键盘显示类

(1)4X4矩阵键盘

(2)8个独立键盘

(3)8位静态显示

6、LED点阵类

(1)LED16X16点阵

(2)18B20数字温度测量

(3)485通信接口

(4)IC卡座接口

7、交通灯类

含数码管倒计时的道路模拟交通灯

8、IO接口类DWE_IO579

(1)8279键盘显示接口电路

(2)简单IO扩展

9、LCD类

 (1)LCD12864点阵型液晶显示

 (2)LCD1602字符型液晶显示

五、实验项目

(一)软件实验

(1)清零程序;

(2)拆字程序;

(3)拼字程序;

(4)数据区传送子程序;

(5)数据排序实验;

(6)查找相同数据个数;

(7)无符号双字节快速乘法子程序;

(8)多分支程序;

(9)脉冲计数实验;

(10)电脑时钟实验。

(二)硬件实验

(1)P1口亮灯实验;

(2)P1口转弯灯实验;

(3)P3.3口输入,P1口输出实验;

(4)工业顺序控制实验;

(5)8255 A、B、C口输出方波实验;

(6)8255 PA口控制PB口;

(7)8255控制交通灯;

(8)简单I/O扩展实验;

(9)A/D0809转换实验;

(10)D/A0832转换实验;

(11)8279键盘显示实验;

(12)通用打印机实验☆

(13)微型打印机打印字符、曲线、汉字实验;☆

(14)数码管倒计时的道路模拟交通灯;

(15)I2C储存卡读写实验;

(16)语音芯片ISD1420控制实验(录音);

(17)语音芯片ISD1420控制实验(放音);

(18)继电器控制实验;

(19)步进电机控制;

(20)8253方波实验;

(21)小直流电机调速实验;

(22)16*16 LED点阵显示实验;

(23)128*64 LCD液晶显示实验;

(24)8250可编程异步通讯接口实验(自发自收);

(25)8251可编程通讯接口实验(与PC机);

(26)单片机RS232/485串行发送实验(双机通讯);

(27)单片机RS232/485串行接收实验(双机通讯);

(28)CAN总线通讯接口实验;☆

(29)以太网TCP/IP协议接口实验;☆

(30)USB2.0通讯接口实验。☆

(31)DS18B20单总线温度测量实验

(32)红外线遥控收发实验

(33)TLC549串行A/D转换实验

(34)TLC5615  10位D/A串行转换实验

(35)PCF8563  I2C日历时钟实验

(36)看门狗实验

(37)PWM实验

(38)射极跟随器

(39)AT24C02  I2C总线存储器读写实验

(40)串行存储芯片93C46读写实验

(41)LM331电压/频率转换实验

(42)74LS164 串入并出实验

(43)74LS164 串入并出实验

(44)74LS138译码器实验

(45)8155输入,输出,SRAM实验

☆为扩展实验
