乙苯脱氢制苯乙烯实验装置 乙苯脱氢制苯乙烯实验设备 教学装置

所属栏目:公司动态 点击数量:8182

TW-GY339乙苯脱氢制苯乙烯实验装置

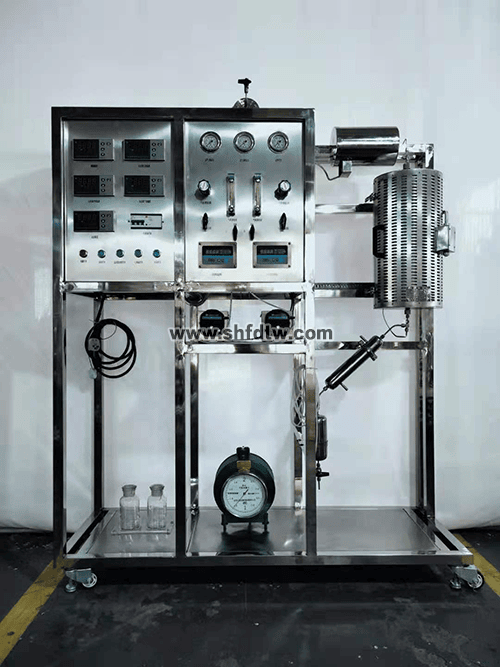

乙苯脱氢制苯乙烯实验装置 乙苯脱氢制苯乙烯实验设备 教学装置(图1)

乙苯脱氢制苯乙烯实验装置实验目的:是了解以乙苯原料,氧化铁催化剂,在固定床反应器中制备苯乙烯的过程,学会稳定工艺操作条件的方法,掌握本实验的工艺流程及工艺操作。


您只要致电:021-55884001(袁经理)

我们可以解答 乙苯脱氢制苯乙烯实验装置 的相关疑问!

我们可以帮您推荐符合您要求的 乙苯脱氢制苯乙烯实验装置 乙苯脱氢制苯乙烯实验设备 教学装置 相关产品!

找不到所需产品?请点击 产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-121-2948-1.html



技术指标



装置特点

1、装置由反应系统和控制系统组成:不锈钢管式反应器密封性好;加热炉采用三段加热控温方式,温度控制灵活。恒温区较宽,采用高精度智能化仪表测、控温;整机流程设计合理,设备安装紧凑,操作方便,性能稳定,重现性好。

2、装置以乙基苯为原料,氧化铁系催化剂(Fe2O3-CuO-K2O-Cr2O-CeO2)催化脱氢反应;催化剂装填方便,操作简单。

3、装置可锻炼学生稳定反应体系的操作能力,及对催化剂的活性评价、失活后通水蒸气活化除焦再生等的实践操作能力。

装置功能

1、了解以乙苯原料,氧化铁催化剂,在固定床反应器中制备苯乙烯的过程。

2、学会稳定工艺操作条件的方法。

3、掌握本实验的工艺流程及工艺操作。

主要配置

微型隔膜计量泵、气体转子流量计、混合器、汽化器、反应器、气液分离器、冷凝器、温度仪表、压力表、湿式气体流量计、阀门、实验管道、不锈钢框架及控制屏。

公用设施

水:装置需冷却水,自带和自来水管相连的接口。

电:电压AC220V,功率4.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。

实验物料:乙基苯、蒸馏水。

技术参数

1、汽化温度400℃,脱氢反应温度540~640℃,水∶乙苯=1.5∶1(体积比)30ml氧化铁催化剂。

2、小型管式固定床反应器:φ20×550mm,304不锈钢材质;热电偶套管,φ3mm,内插Φ1mm热电偶;催化剂装填量:5-30mL;最高使用压力,0.2MPa.

3、反应器加热炉:ф260×550mm,开启式,加热功率(三段加热)各1KW,加热形式:碳化硅炉管+金属内衬,最高使用温度,800℃;

4、微型隔膜计量泵:流量:0.2-10ml/min;冲程频率:120n/min,数量2台。

5、预热器:不锈钢,内径φ10mm,长度250mm,内有防返混及防沟流装置;使用温度:室温-400℃,使用压力:常压。

6、加料罐:体积500ml,材质:不锈钢,数量1个;液体混合器:50 ml,材质:304不锈钢,数量1个。

7、冷却器:ф57×300mm(内盘管);使用压力:常压,数量2个。

8、气液分离器:ф57×150mm不锈钢304制作;使用压力:常压。

9、流量计:防腐转子流量计40-400ml/min,数量2台。

10、湿式流量计:2L,数量1个;精密指针压力表0-0.4MPa,数量2台。

11、控温仪表:宇电人工智能型仪表,精度FS≤0.2%,数量3台。

12、各项操作及温度、压力、流量的显示、调节、控制全在控制屏面板进行。

13、框架为304不锈钢材质,结构紧凑,外形美观,流程简单。

14、外形尺寸:1500×600×1700mm(长×宽×高),外形为可移动式设计,带3寸双刹车轮。

测控组成

变量

检测机构

显示机构

执行机构

气体流量

转子流量计

转子流量计

手动阀控

乙苯加入量

计量泵

数字流量显示仪

冲程频率调节

水加入量

计量泵

数字流量显示仪

冲程频率调节

预热温度

K型热电偶

数字温度控制仪

固态调压模块

加热炉温度

K型热电偶

数字温度控制仪

固态调压模块

反应温度

K型热电偶

数字温度仪表

反应压力

指针式压力表

压力表就地显示
