驱动电机解剖拆装实训台

驱动电机解剖拆装实训台

型号: TW-XQ75
价格: 询价
电话: 021-55884001
微信: 点击添加微信好友
Q Q: 27880310
  已有 5482 个人关注过该产品

驱动电机解剖拆装实训台

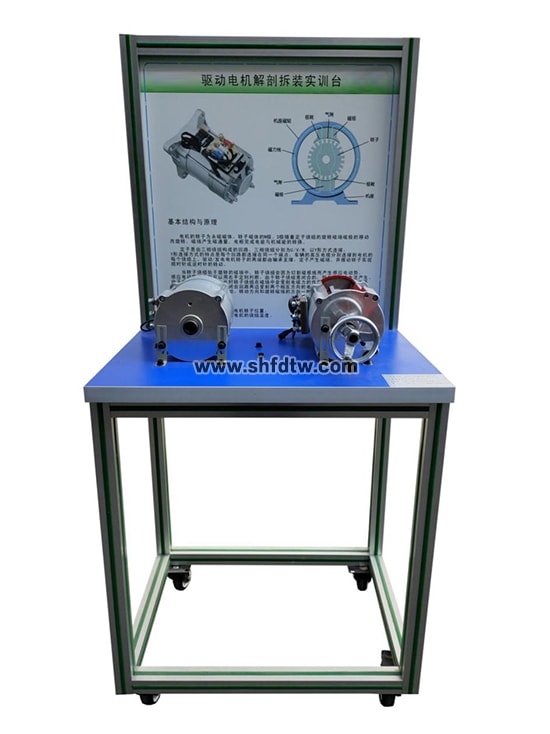

驱动电机解剖拆装实训台(图1)

.产品简介

选用主流新能源交流异步电机,母线电压72V,花键齿18齿连接,为河北御捷,陆地方舟等电动车配套;通过解剖,剖面喷涂不同颜色,总成内部的机械结构和相互之间的装配关系清楚的显现在外面。展示驱动电机内部结构,可对照解剖物,了解驱动电机结构与原理。

.功能特点

1.驱动电机放在平台上,驱动电机主轴安装手动摇把,旋转时观察电机转子运动。

2.驱动电机内部编码器温度传感器均涂以不同颜色,清晰显示安装位置和连线方法。

3.设备带四个脚轮,移动灵活,同时脚轮带自锁装置,可以固定位置。

3.设备配备结构原理展示面板,展示内部零部件名称和连接方式、内部结构

4.设备另配1台驱动电机,供学员练习拆装。

5.设备框架采用40mm×40mm一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈,带4个带自锁装置万向脚轮,便于移动

6.配套实训指导书等教学资料,包含工作原理,实训项目,故障分析等要点说明

.技术规格

1.设备外形尺寸(mm):700*500*1500(长*宽*高)

2.面板外形尺寸(mm):648*713(长*宽)

3.移动脚轮:100*60mm

4.工作温度:  -20°~+40°

5.驱动电机:电动车交流异步驱动电机/72V2KW

.实训(实验)项目

驱动电机结构与原理认知实训。

驱动电机拆装与检测实训。

.基本配置

驱动电机1只解剖,1只完好总成,手动摇把,可移动台架(带原理面板)。
