TW-XQ70新能源能量回收实验台

一.产品简介

试验台包括纯电动汽车动力电池包总成和管理系统真实材料制作的实验实训台架,可完成动力电池包总成和管理系统相关的实验实训内容,台架也可以给其他系统提供动力电源。适合于各类院校对锂动力电池包及管理系统(BMS)等理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。

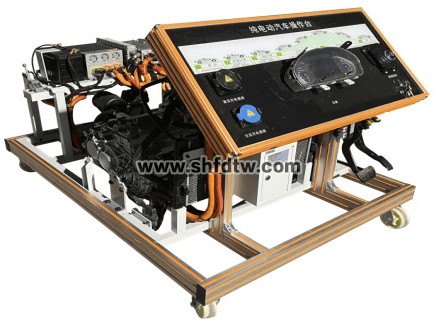

新能源能量回收实验台(图1)

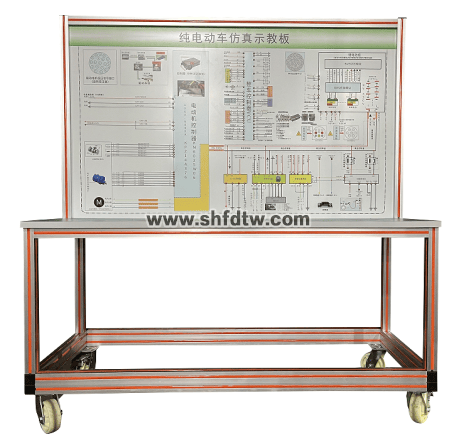

新能源能量回收实验台(图2)

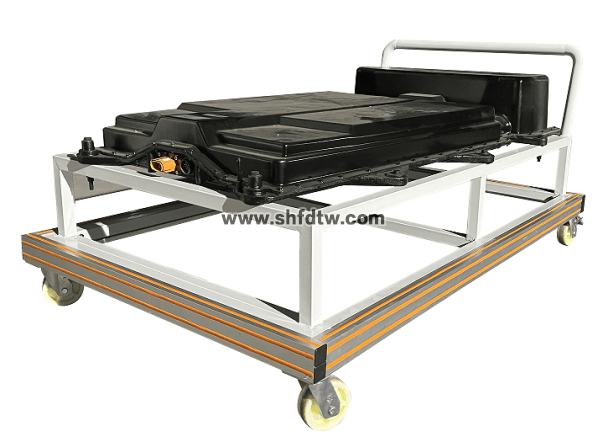

新能源能量回收实验台(图3)

二.技术参数与功能特点

1.各器件安装在平台上,电气连接方式与实车相同,真实展示动力电池系统结构。

2.支持动力电池包信息显示,可观察充放电过程各项参数,动力电池包充放电过程控制逻辑和主要部件参数变化规律。BMS电池管理系统(带CAN通讯)带被动均衡功能,带开关控制保护(单体断线、短路、过压、欠压、过流、过温),带CAN通讯,估算SOC(荷电状态)等。

支持单体电压数据采集、总电压数据采集、电流采集、温度采集。

支持完备的故障等级报警功能,包括电压、电流、温度等故障报警。

支持SOC估算功能。

支持充放电控制功能。

3.支持高压动力电源接入,配套原车连接电缆线,与原车连接方式相同。通过给驱动传动系统等设备提供高压动力电源,展示高压动力电池放电系统的结构与原理、动态演示放电系统工作过程。

4.支持真实可运行的原车车载充电系统(带车载充电机、国标充电接口与充电枪),展示车载充电系统的结构与原理、动态演示充电系统工作过程。

5.支持展示内部控制器件结构。

6.面板需支持学员直观对照图板和实物,认识和分析系统的工作原理。

7.需有诊断座接口,可连接专用或通用型汽车解码器,对电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。

8.支持故障模拟系统,能实现低压电路系统故障设置及诊断排除,可设置常见故障的设置及考核故障点15个。

10.设备框架采用约40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面应经久耐用不生锈,带自锁装置万向脚轮,便于移动。

11.应配套实训(实验)指导书等教学资料,包含工作原理、实训项目、故障设置及分析等要点说明。

12.支持安装安全保护装置:急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。

13. 技术规格

(1)外形尺寸:

检测台:1600x650x1700(长x宽x高)

运行台:1800x1200x1100(长x宽x高)

(2)工作电源:直流336V/12V

14.★在线教育课程开放平台(配至少1个登录帐号):

1)支持互通教学多元化管理平台,将传统的各个平台系统实施整合,集中互通管理。

2)课程资源:支持多个微课视频实拍采集教学视频素材,后期影视包装,片头10秒左右,片尾5秒左右,视频尺寸不低于1920*1080,视频格式MP4、FLV等;多个虚拟仿真内容采用unity引擎开发,支持在pc端win系统上运行(win7、win8、win10)软件。

三、主要配置

   北汽EV160纯电动汽车驱动电机、电机控制器、DC/DC转换器、主保险盒、车载充电器、组合仪表、电池组、挂档杆、故障设置和排除系统、原车电路原理图及检测端子、大容量蓄电池、加速机构、控制台、可移动台架、台架电源总开关、诊断座、散热系统、数字显示表、带锁止的万向脚轮等。

四.实验实训项目

1. 学习纯电动汽车驱动系统的组成结构。

2.学习纯电动汽车电池系统的组成结构。

3.学习北汽EV160主控制器总成工作原理。

4.学习北汽EV160网关控制器工作原理。

5.学习北汽EV160高压电控总成工作原理。

6.了解北汽EV160高压电控总成与其他系统的连接关系。

8.了解北汽EV160电子油门踏板工作原理。

9.学习北汽EV160换挡旋钮的工作原理。

10.了解北汽EV160永磁同步电机工作原理。

11.熟悉北汽EV160电机控制器工作过程直流母线电压和三相交流电压变化关系。

12.熟悉北汽EV160电子油门踏板角位移信号与驱动电机功率之间控制关系。

13.了解北汽EV160制动能量回收原理。

14.了解北汽EV160车载充电机的工作原理。

15.学习北汽EV160充电系统的组成结构及控制原理。

16.学习北汽EV160 DC/DC转换器的工作原理。

17.学习纯电动汽车制动真空助力系统的组成结构及工作原理。

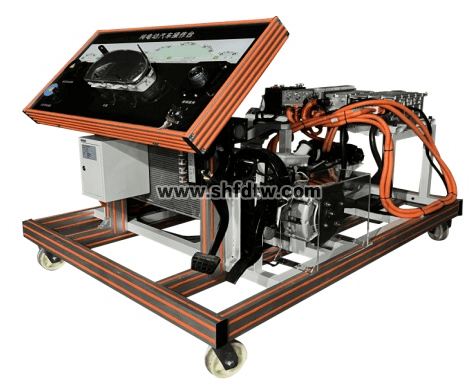

新能源能量回收实验台(图4)
