新能源风光互补太阳能实训

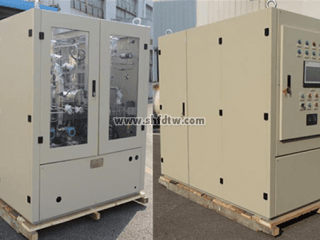

TW-SNY51 制氢系统（电解槽）

制氢系统的原理

工业软水经纯水装置制取纯水，并送入原料水箱，经补水泵输入碱液系统，补充被电解消耗的水。电解槽中的水，在直流电的作用下被分解成H2与O2，并与循环电解液一起分别进入框架中的氢、氧分离洗涤器后进行气液分离、洗涤、冷却。分离后的电解液与补充的纯水混合后，经碱液冷却器、碱液循环泵、过滤器送回电解槽循环，电解。调节碱液冷却器冷却水流量，控制回流碱液的温度，来控制电解槽的工作温度，使系统安全运行。分离后的氢气由调节阀控制输出，送入氢气储罐，再经缓冲减压后，供用户使用。

本项目中采用的制氢系统其具体规格如下：

氢气产量	36L/min (2 Nm3/h)
氢气纯度	≥99.8%
氧气纯度	≥99.3%
工作压力	0.8MPa
直流电耗	＜12KWh/m3
整流器	12KW

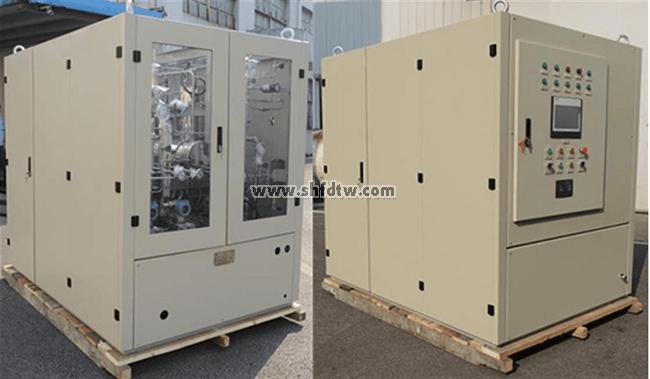

制氢系统设备规格

注：系统接入具备AC/DC模块，具备AC交流接入能力。

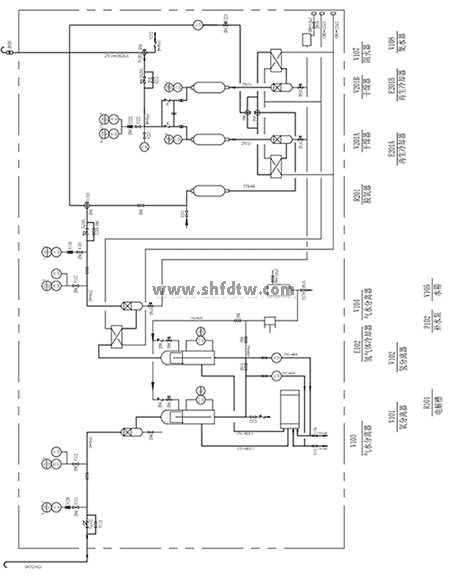

电解水制氢流程图
