电动转向助力EPS实训台

电动转向助力EPS实训台

型号: TW-XQ57
价格: 询价
电话: 021-55884001
微信: 点击添加微信好友
Q Q: 27880310
  已有 8663 个人关注过该产品

电动转向助力EPS实训台

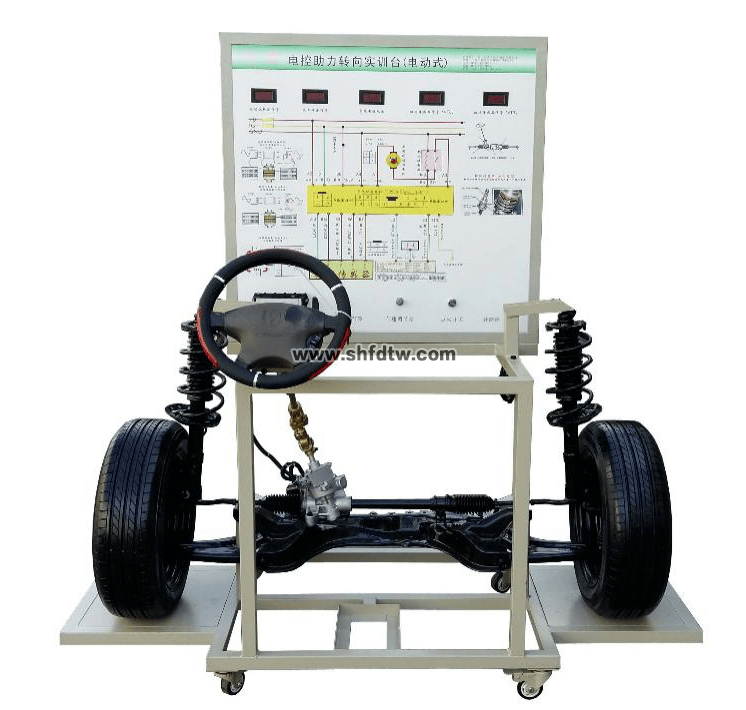

电动转向助力EPS实训台(图1)

一、产品简介

该设备采用 翻新  本田飞度汽车前桥总成为基础,全面展示了电控助力转向系统、前桥悬架系统的组成结构和工作过程。

适用于学校对电控助力转向系统的理论和维修实训的教学需要。

二、功能特点

1.真实可运行的汽车电控助力转向系统,充分展示电控助力转向系统的组成结构。

2.调节发动机转速与车速输出模拟旋钮,模拟转速与车速的变化,左右转动方向盘,完整演示电控助力转向的工作过程。

3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车电控助力转向系统的工作原理。

4.实训台面板上安装有检测端子、可直接在面板上检测电控助力转向系统电路元件的电信号,如电阻、电压、电流、频率信号等。

5.实训台安装有诊断座,可连接专用或通用型汽车解码器,对电控助力转向系统进行读取故障码、清除故障码等自诊断功能。

6.实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。

三、技术规格

外形尺寸:1700×1200×1800mm(长×宽×高)

输入电源:交流220V±10% 50Hz

工作电源:直流12V

工作温度:-40℃~+50℃

颜色:7032

钢管:40*40*3mm

移动脚轮:100*50mm

面板柜:1.5mm冷板冲压成形,背面设置维修门;

四、基本配置(每台)

序号

名        称

规格型号

单位

数量

1

检测控制面板

装有各种检测端子以及彩色电路图

(950*900*4mm)

1

2

动力转向控制电脑(ECU)


1

3

诊断座


1

4

点火开关


1

5

前桥悬挂机构


1

6

方向盘、转向柱、电动助力方向机、转向拉杆


1

7

车轮


2

8

车速信号模拟装置


1

9

转速信号模拟装置


1

10

扭矩传感器


1

11

扭矩传感器信号电压数显表


1

12

移动台架(带自锁脚轮装置)

1700×1200×1800mm(长×宽×高)

1

13

故障模拟与排除装置


1

14

电源变压器


1
