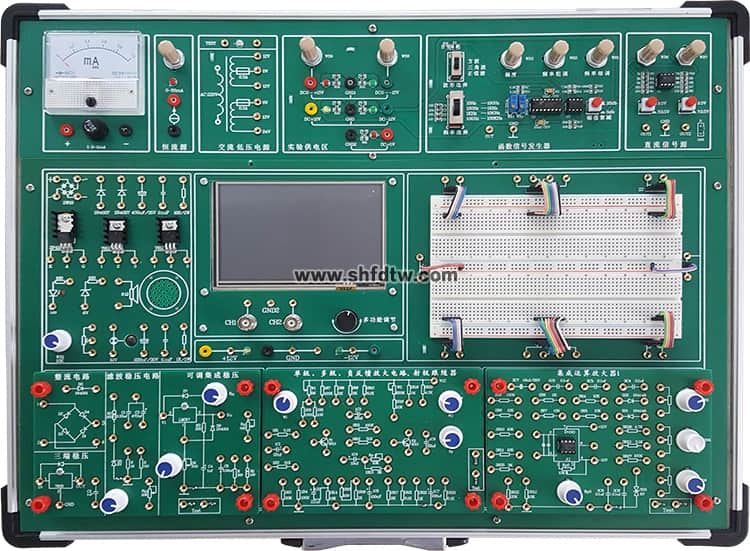

TW-X82型电子线路综合实验箱
技术规格：这个“铁盒子”里藏着哪些干货？
初次见到这个实验箱，大家可能觉得就是个沉甸甸的铁盒子。打开箱子，全铝木合金的箱体特别结实，扛得住学生们来回搬动。这里面的门道可不少。电源是它的“心脏”，输入AC220V±10%的电，能稳定输出±12V/1A、+5V/1A等多路直流电，还能输出0V~±15V的连续可调直流电，而且这些电源都带短路保护功能，不像以前的老设备，一不小心接错线就烧了，现在自动恢复，省时省力。
说到信号源，这个实验箱自带函数发生器，能产生正弦波、方波、三角波三种波形。频率从10Hz覆盖到100kHz，分四个档位可调。我们做单管放大电路实验的时候，直接拧旋钮就能给电路送入测试信号，根本不用额外搬笨重的信号发生器，很方便。
实验模块配置：从验证理论到自由创造
很多同学问，这个箱子能做什么实验？我先带大家看看它的模块配置。箱内设计了一块固定线路实验模块区，集成了我们教学中核心的实验内容。比如半波、全波、桥式整流和滤波电路，学完“二极管”章节马上就能上手搭，波形一出来，理论瞬间就通透了。还有单管、双管放大电路、负反馈放大电路，以及集成运算放大器电路，覆盖了模电课程的大部分重难点。
验证完理论，该轮到大家动手了。实验箱特意留出了一块“自行设计实验电路区”。里面配有台湾产的IC102面包板组件，还有分立元件模块，像三极管、电位器、电容电阻都备齐了。上学期我带学生做电子门铃课程设计，有个小组就是在这个实验区里自己搭电路，反复调整元件参数，最后还真把“叮咚”声调出来了，很有成就感。
安全性设计：这个实验箱为什么比老设备更“懂事”？
早期做实验，学生们最头疼的就是手忙脚乱插错线。现在的TW-X82型做了很多贴心设计。首先，实验用的元器件全部焊装在线路板的反面，上面还有亚克力板保护，既不怕学生碰掉元件，也避免了触电隐患。其次，箱体上每个测试点都标注清晰，大家对着原理图很容易找到对应位置。最实用的是嵌入式双踪数字存储示波器，带宽1MHz，最高采样率10Mps。以前学生要抱着波形去隔壁房间用台式机测，现在实验箱自带屏幕，调节一下探头立刻就看到波形变化，实验效率提高了很多。
教学实战分享：课堂上的真实体验
从我们这几年的教学实践来看，这款实验箱在解决实际教学问题上效果显著。以前上模电课，四节连堂，光接线就得花一节半，剩下的时间勉强做完一个实验。现在用这款设备，固定模块区快速完成验证实验，剩下大把时间让大家在面包板上自由发挥。最关键的是，设备故障率极低。以前实验室每年要报废好几台老设备，自从换成TW-X82型，维修频率大大降低，这也为学校节省了不少经费。
总的来说，这款TW-X82型电子线路综合实验箱把“教、学、做”三个环节紧密融合在了一起，无论对于高职院校的技能型人才培养，还是应用型本科的专业建设，都是一款值得信赖的得力助手。
