TW-X83电路模电数电EDA综合实验箱

用了TW-X83电路模电数电EDA综合实验箱之后，我们电子信息系的实验课终于不再“打架”了

作为上海一所职业院校电子信息系的老教师，我在一线教《模拟电子技术》和《数字电子技术》快二十年了。说实话，之前实验室里那堆老设备真是让人头疼——模电一个箱子、数电一个箱子，EDA实验又得换一套，学生做一次综合性实验要来回搬好几套仪器，排课的时候各门课的老师也经常抢设备，搞得大家都挺累。不过这两年总算好多了，系里采购了一批TW-X83电路模电数电EDA综合实验箱，用下来感觉确实比以前顺当多了。今天就跟同行们聊聊这款设备，也算是咱们一线老师的一点使用心得。

一个箱子搞定四门课，实验室利用率大幅提升

TW-X83电路模电数电EDA综合实验箱最大的好处，就是能把“模拟电子技术”“数字电子技术”“ISP在系统编程EDA实验”“VHDL设计”和“电子系统综合设计”这几门课的实验都放在同一个箱子上完成。以前咱们排课的时候，模电实验占一批箱子，数电实验占另一批，EDA实验又得用专门的平台，实验室资源根本周转不开。现在好了，一个箱子从头用到尾，学生从大一的模电基础实验一直做到大二的EDA综合设计，设备不用换来换去，实验室的利用率一下子提高了不少。

而且这个实验箱保留了传统的基础验证性实验，也支持中大规模复杂系统的设计、分析和管理实验，学生可以在上面做二次开发。这就很符合咱们职业院校“学以致用”的定位——学生不光要学会照着电路图接线验证，还得有能力自己设计、调试一套系统。这两年我带学生做电子设计竞赛，很多选手就是在TW-X83电路模电数电EDA综合实验箱上先做方案验证，然后再移植到实际项目里去的，效果确实不错。

模块化设计让教学更有弹性

说句实在话，以前最怕的就是学生接错线把板子烧了。学校经费有限，烧一块板子心疼好久。TW-X83电路模电数电EDA综合实验箱在这方面考虑得比较周全。它采用主板和各模块分离的设计，可编程器件焊接在独立模块上，我们可以根据不同教学需要选择不同厂家、不同型号、不同规模的可编程器件，扩展起来很方便。

另外，实验箱上几乎所有功能模块都是相互独立的，需要哪个模块就接哪个模块的线，不用为了做一个实验把所有功能都接上。箱子上还配了扩展集成插座、面包板和一些必需的分立元件，学生想自己搭点额外电路也不受限制。我班上有个动手能力强的学生，就在面包板上自己搭了个简易放大器接上去做测试，这种自由度是以前那种固定死板的实验箱给不了的。

安全性做得到位，老师省心不少

职业院校的学生刚接触电子实验的时候，接线不规范、操作不小心是常有的事。以前出现过学生把电源接反、短路烧板子的情况，甚至有一次差点把示波器的探头烧了。TW-X83电路模电数电EDA综合实验箱在安全保护上做得比较到位，不管实验装置在正常工作还是故障状态下，都不会危及操作人员的人身安全；即使学生误操作，也不会损坏实验装置。另外，过流保护和电压保护也是标配，短路了会自动切断电源。这两年用下来，除了正常损耗，基本没出过安全事故，实验室管理轻松了不少。

实验内容覆盖面广，从基础到进阶都有

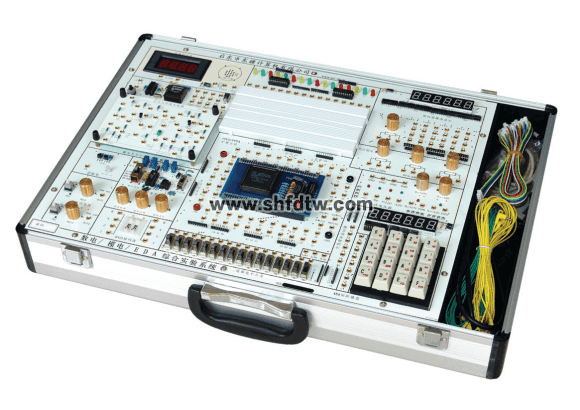

我们学校目前主要用TW-X83电路模电数电EDA综合实验箱来开这些实验：数字电路部分做门电路逻辑功能测试、组合逻辑电路（半加器/全加器）、触发器、集成计数器及寄存器、译码器和数据选择器、555时基电路等。模拟电路和EDA部分也有对应的实验模块。箱子上配备了4×4矩阵键盘、8位乒乓开关、十六进制8421拨码盘、24位开关量输出、6位LED显示、4MHz有源晶振、可编程脉冲序列发生器、单脉冲发生器和逻辑笔等，基本够用了。

这套实验箱还配有电路设计仿真软件，学生可以先把电路在电脑上仿真一遍，确认没问题再到硬件上调试，提高了设计成功率。我们学校这两年参加省里的电子设计竞赛，参赛学生基本上都是先用这个箱子的配套软件做仿真验证，然后再在TW-X83电路模电数电EDA综合实验箱上做硬件调试，整个过程衔接很顺畅。

说实话，一套设备好不好用，咱们一线的老师最清楚。TW-X83电路模电数电EDA综合实验箱这几年用下来，给我的感觉就是“省心”——排课不打架了，学生动手能力上来了，实验室安全事故也少了。如果贵校也面临类似的问题，不妨了解一下这款设备。咱们职业院校培养的是应用型人才，实验设备好不好用，直接关系到教学质量的高低。
