发动机拆装翻转架

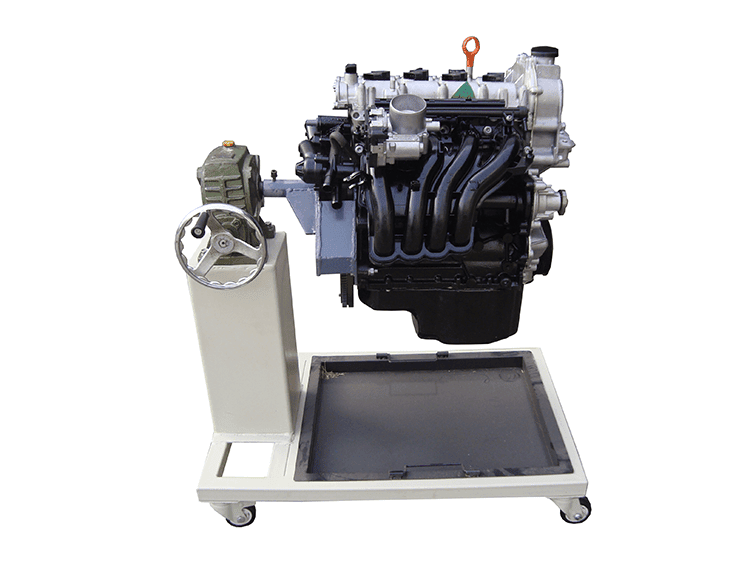

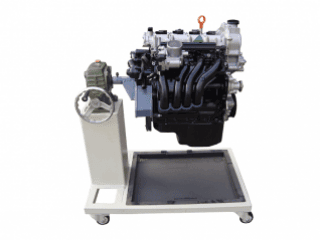

1.2T 涡轮增压发动机拆装翻转架





一、功能简介

1.采用  翻新丰田1.2T 电控汽油发动机总成(易于拆装)，组装在专用发动机拆装翻转架上。

2.采用减速翻转机构，可使发动机任意角度旋转，并能任意位置锁止，便于学生从不同的角度进行拆卸和装配。

3.底部放置大面积接油盘，便于小零件或螺丝的集中存放。

4.拆装翻转架采用了高强度的钢结构焊接，表面经喷涂工艺处理，底部带有自锁脚轮装置，可移动式，方便教学。

二．技术规格

设备外形：1000×600×1100mm (长×宽×高)

颜色：7032

钢管：40*40*3mm

万向脚轮

前二只万向带锁止功能脚轮

2后二只万向脚轮

脚轮与台架用M6*4螺丝固定，方便设备维修与维护。

脚轮：60mm×50mm(直径×宽度)

脚轮支撑：1.0T

减速机：MOPA70；1：70

三、基本配置(每台)

序号	名       称	规格型号	单位	数量
1	电控汽油发动机总成		套	1
2	拆装翻转架(带自锁脚轮装置，带立柱钢管200*200*5mm)	950×680×850mm(长×宽×高)	台	1
3	大面积接油盆	660×590×35mm(长×宽×深)	个	1
4	减速机构（带摇手盘等附件）		套	1
