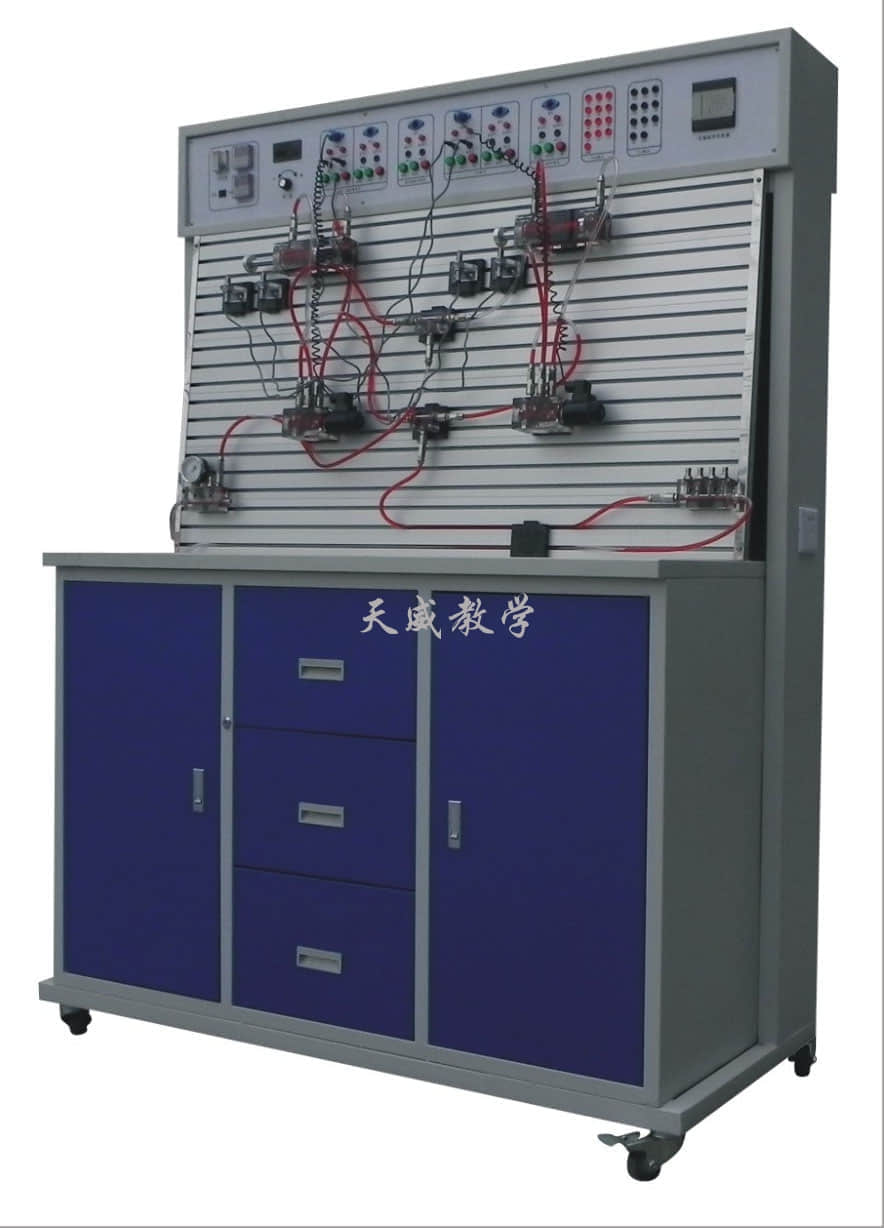

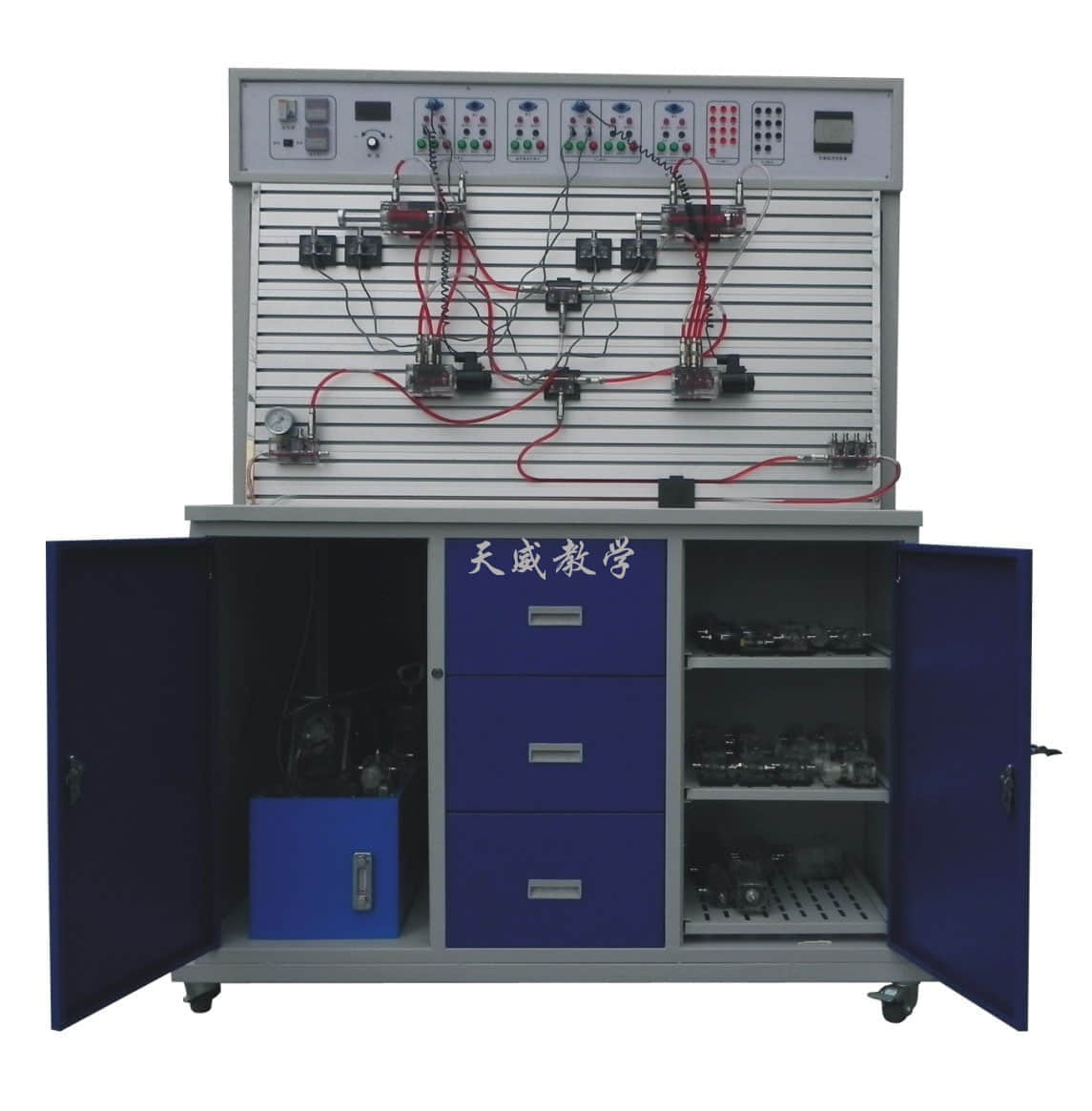

TWZ-QY21透明液压PLC控制教学实验台
一、概述
本透明液压PLC控制教学实验台学习了国外的进口实验台，其功能又参考了国内液压元件特点，所以更加适合于国内的教学要求。透明液压PLC控制教学实验台采用透明液压元件，组合插式结构，活动油路接头，通用电气线路，利用附配工具材料，参照说明书，可以方便的进行各种常用液压传动的控制，实验及测试，可以让学生了解油路及液压元件内部的原理，结构及工作过程，是液压传动教学的理想设备。为了培养大量的掌握液压传动基础知识和实际操作技能的技术工人、技术员、工程师、输送到社会主义建设的各条战线。我上海天威公司根据《液压传动》、《液压原理》、《机械基础》、等教材内容要求和国内液压元件特点，参考国外先进技术，经过多年的努力探索，我们以理论为依据，以实验为手段，采用高精密度加工工艺，克服了透明有机塑料具有热塑性，容易变形，机械强度差，而液压元件表面光洁度，结构精度要求高的一系列实际困难，最终研制成功TW-Y型透明液压传动演示系统。它填补了技术、中专、大专院校的液压传动通用教学设备的国家空白。
二、主要技术指标
(1) 电源：220V 50Hz (市电)
(2) 演示台外形尺寸：
1200mm（长）×600mm（宽）×1800mm（高）。
(3) 油泵电机：Z-400 直流电动机，
功率：400W 并配专用稳压直流电机调速器，
调速范围：0-2000RMP
(4) 演示实验油路液流要求压力仅需0.3-0.5Mpa
(油泵最高压力：Pmax＝1.5Mpa)
(5) 液压泵工作时离液压台1.5m远处噪声≤58dB。
三、十八种基本液压传动控制回路
1.用换向阀的换向回路
2.用“O”型机能换向阀的闭锁回路
3.用液控单向阀的闭锁回路
4.压力调定回路
5.二级压力回路
6.用减压阀的减压回路
7.用增压缸的增压回路
8.用换向阀的卸载回路
9.进油节流调速回路
10.回油节流调速回路
11.调速齿轮泵调速回路
12.调速齿轮泵和调速阀的复合调速回路
13.流量阀短接的速度换接回路
14.二次进给回路
15.用顺序阀的顺序动作回路
16.用压力继电器的顺序动作回路
17.用电器行程开关的顺序动作回路
18.用行程阀的顺序动作回路

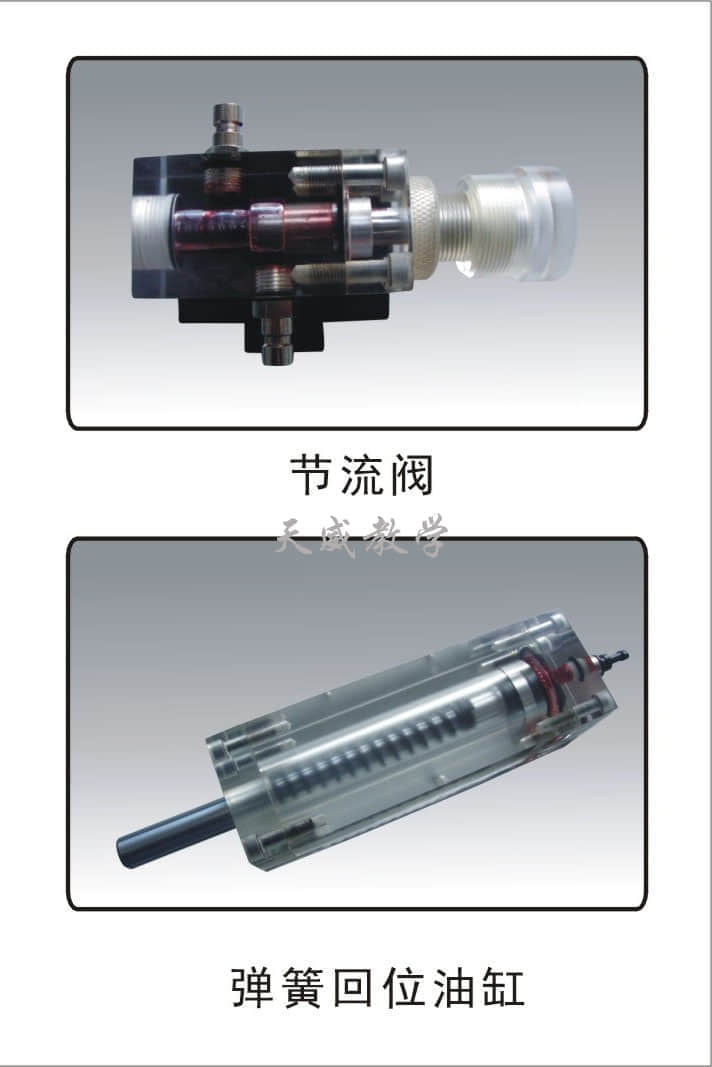

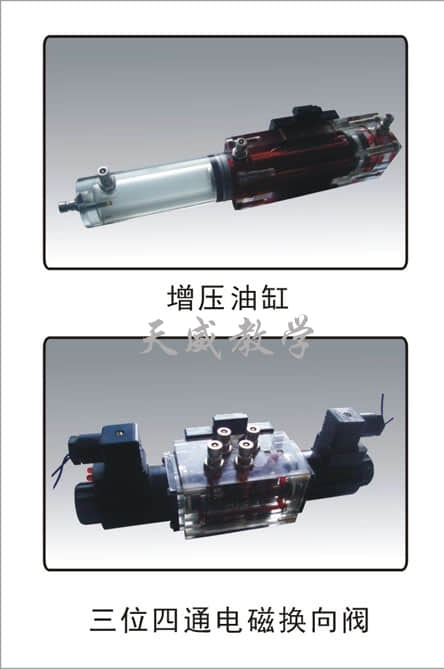

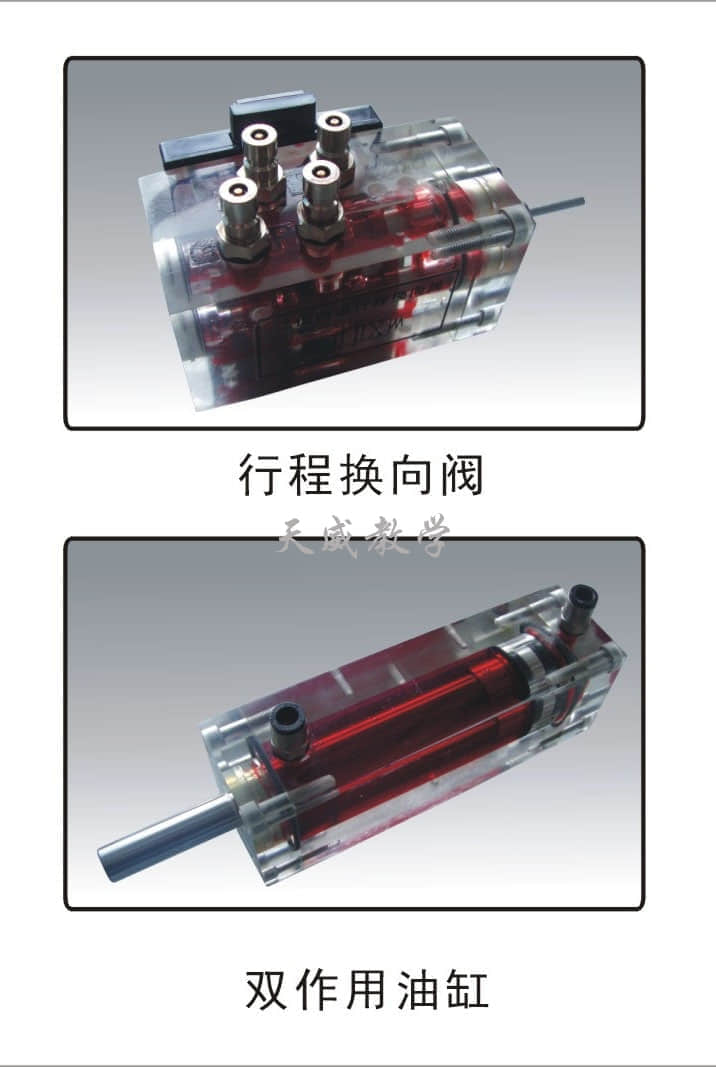

部分透明阀样品
气动液压实验台的应用是很广泛的，基本上在各个领域都有应用，比如水压探伤以及各种仪器的耐压测试、爆破测试、静压测试等，还可以对一些压力一起进行校正，向高压反应装置注入化学反应试剂等，尤其对一些消防水带以及灭火器材等可以进行压力测试以及爆破测试，这在工作生产中尤为重要，生活中这种气动液压试验台也是用的着的，比如对汽车制动系统的检测等都是很好用的。
然后将溢流阀门调至最低处，看是否会漏油，如果会的话就要停止运行，查明原因之后才能正常运转。等一切正常之后就可以进行检测了，在检测当中，也要观察是否漏油漏气等情况，如果出现这样情况一定要及时处理。气动液压实验台它的安全性能是非常高的，因为有自动控制开关，这种试验台它的实用性还是非常强的，精度高，适合检测。
