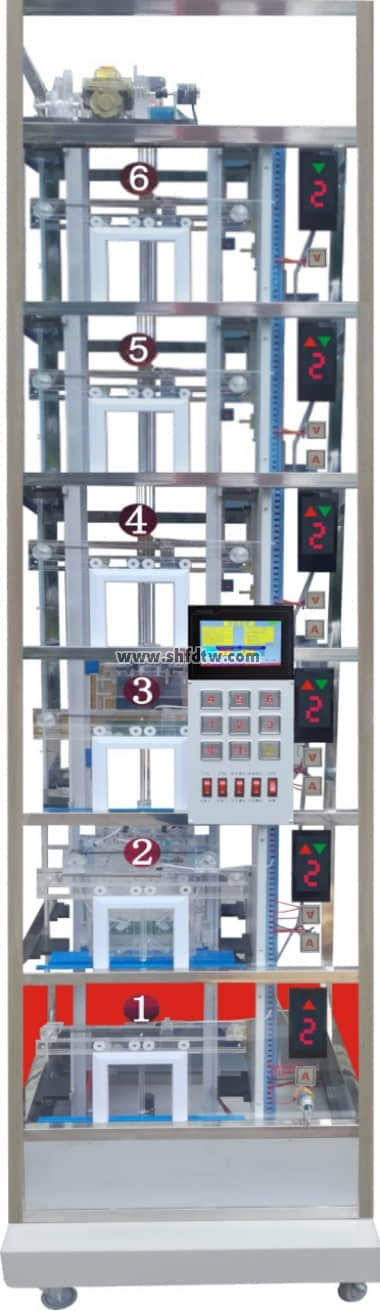

TW-T11型透明六层电梯实训装置（带消防）
一、系统特点
透明电梯实训装置是为机电一体化教学要求而研发，它集PLC、变频调整、传感器检测、位置控制、复杂的开关量控制、时序逻辑控制有机结合于一体的教学装置。可满足《可编程控制技术》、《现代电梯控制技术》、《电梯技术》等课程的实训教学，适合于各职院校、中专、技工学校的学生进行电梯检修及PLC实训。
透明结构设计，电梯内部结构、运行过程一目了然。使学生能够很直观、透彻地了解、掌握电梯的结构及其动作原理。
二、技术性能
1、输入电源：单相三线220V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜1.5kVA
4、整机尺寸：700mm×700mm×2300mm
三、基本结构
1、多层电梯共有六层。

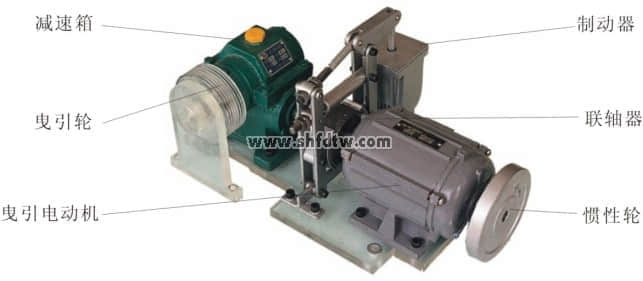

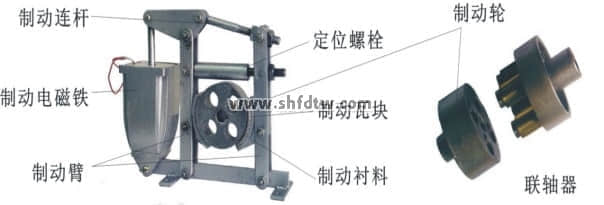

2、机房部分：包括曳引机、限速器、极限开关、控制柜柜及机械选层器等设备；
3、井道部分：包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、随行电缆等；
4、厅门部分：包括厅门、召唤按钮厢、楼层显示装置等；
5、轿厢部分：包括轿厢、安全钳、导靴、自动开门机、操纵厢、轿厢内指示灯、轿厢照明等。
6、消防功能
消防电梯的控制分为两个阶段：
1、消防电梯的优先召回（及消防迫降）
2、在消防员控制下消防电梯的使用。具体如下：
阶段一应确保：
1、所有的层站控制和消防电梯的轿厢内控制均应失效，所有已登记的呼梯均被取消；
2、开门和紧急报警的按钮应保持有效；
3、正在离开消防员入口层的消防电梯，在可以正常停层的最近楼层做一次正常的停止，不开门，然后返回到消防员入口；
4、在消防电梯开关启动后，井道和机房照明自动点亮。
5、消防电梯会脱离同一群组中的所有其他电梯独立运行；
阶段二应确保：
1、如果消防电梯是由一个外部信号触发进入阶段1的，在操作消防员轿内控制开关被操作到位置“1”前，消防电梯应不能运行；也可以直接操作消防员轿内控制开关，进入阶段2。
2、消防电梯不能同时登记一个以上的轿厢内选层指令；
3、当轿厢正在运行时，可以登记一个新的轿厢内选层指令，原来的指令立即被取消，轿厢应在最短的时间内运行到新登记的层站；
4、登记的指令将使消防电梯轿厢运行到所选择的层站后停止，并保持门关闭；
5、通过消防控制，轿厢停止在某一个层站后，通过持续按压轿厢内“开门”按钮能将门打开。如果在门未完全打开之前释放轿厢内“开门”按钮，门应自动再关闭。当门完全打开后，应保持在打开状态直到轿厢内控制装置上有一个新的指令（指楼层指令或关门按钮）被登记；
6、通过操作消防员轿内控制开关从位置“1”到“0”，保持时间不大于5S，再回到“1”，则重新进入阶段1，消防电梯应返回到消防员入口层（1层）。
7、已登记的轿厢内指令应地显示在轿厢内控制按钮上；
8、直到已登记下一个轿厢内指令以前，消防电梯应停留在它的目的层站；
9、在正常或应急电源有效时，应在轿厢内和消防员入口层显示出轿厢的位置；
四、实训功能
1、传感器检测
2、变频器的基本使用
3、定时器指令
4、数学运算指令
5、高速计数器
6、轿厢自动开关门控制
7、电梯模拟运行呼叫指示驱动
8、楼层显示
9、门机力矩安全保护
10、厅门安全控制
11、电梯终端开关保护
12、电梯升降减速控制
13、采用光电编码器的定位
五、配置及功能
序号 | 名称 | 单位 | 数量 | 备注 |
1 | 电梯框架 | 套 | 1 | 700mm×700mm×2300mm |
2 | 可编程控制器 | 套 | 1 | 三菱FX3U-38MR 安装在电气控制板上 |
3 | 变频器 | 只 | 1 | MM420变频器 |
4 | 机房部分 | 套 | 1 | 包括曳引机、限速器、极限开关、控制柜柜及机械选层器等设备； |
5 | 井道部分 | 套 | 1 | 包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、随行电缆等 |
6 | 厅门部分 | 套 | 1 | 包括厅门、召唤按钮厢、楼层显示装置等； |
7 | 轿厢部分 | 套 | 1 | 包括轿厢、安全钳、导靴、自动开门机、操纵厢、轿厢内指示灯、轿厢照明等。 |
8 | 超速安全保护系统 | 套 | 1 | 当电梯发生意外事故时，轿厢超速或高速下滑（如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮蜗杆合失灵，电机下降转速过高等原因）。这时限速器就会紧急制动，通过安全钢索及连杆机构，带动安全钳动作，使轿厢卡在导轨上而不会下落。 |
9 | 轿厢、对重用弹簧缓冲装置 | 套 | 1 | 缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹲底或冲顶时（极限开关保护失效），轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。 |

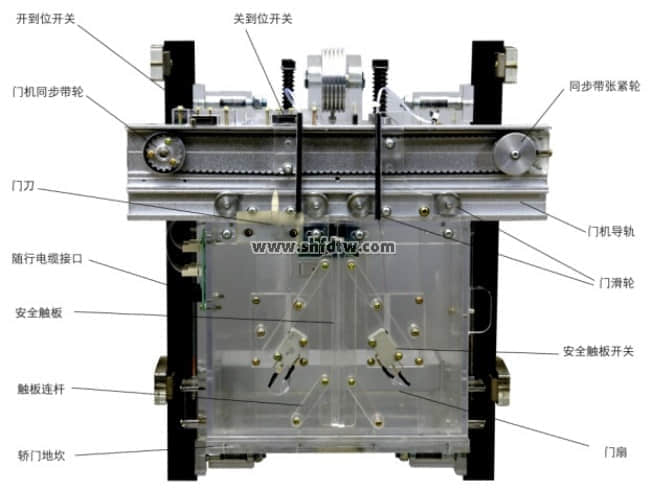

10 | 门机力矩安全保护装置 | 套 | 1 | 在轿厢门的边沿上，装有活动的安全触板。当门在关闭过程中，安全触板与乘客或障碍物相接触时，通过与安全触板相连的联杆，触及装在轿厢门上的微动开关动作，使门重新打开，避免事故发生。 |
11 | 门安全触板保护装置 | 套 | 1 | 门机用一定的力矩同时关闭轿厢门和厅门。当有物品或人夹在门中时，就增加了关门力矩，于是通过相连的行程开关使轿厢门和厅门自动重新打开，从而避免事故发生。 |
12 | 厅门自动闭合装置 | 套 | 1 | 电梯层门的开与关，是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，此时电梯才能启动运行。 |
13 | 终端极限开关安全保护系统 | 套 | 1 | 在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关动作，发出报警信号并切断控制电路，使轿厢停止运行 |

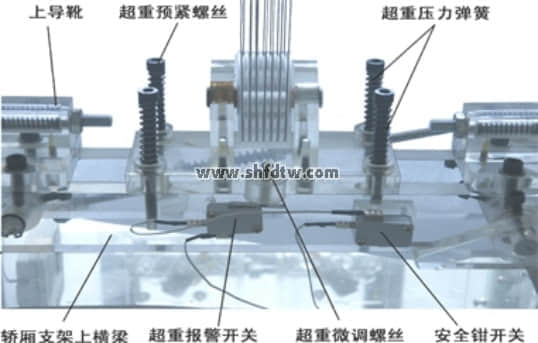

14 | 超重报警装置 | 套 | 1 | 当轿厢内的压力达到5公斤时，弹簧被压下，微动开关断开。通过电气系统控制电机停止运行并输出报警信号，这时只有减少轿厢内重到规定范围内电梯才能关门、起动。 |
15 | 三相同步电动机 | 台 | 1 | |
16 | 轿厢风扇 | 台 | 1 | |
17 | 轿厢灯 | 台 | 1 | |
18 | 旋转编码器 | 只 | 1 | 安装在电梯架顶部 |
19 | 随行电缆 | 条 | 1 | 安装在井道中 |
20 | 楼层召唤盒 | 块 | 6 | 安装在各楼层外部 |
21 | 轿厢内操纵盒 | 块 | 1 | 安装在电梯底座外部 |
22 | 楼层显示 | 个 | 6 | 安装在各楼层及底座外部 |
23 | 电气控制板 | 块 | 1 | 安装在电梯架一侧 |
24 | 报警蜂鸣器 | 只 | 1 | 安装在电气控制板上 |
25 | 交流接触器 | 只 | 1 | 安装在电气控制板上 |
26 | 接线板 | 块 | 1 | 安装在电气控制板上 |
27 | 极限开关（上、下） | 只 | 6 | 安装在井道上、下部 |
28 | 内六角扳手 | 套 | 1 | |
29 | 活扳手150mm | 把 | 1 | |
30 | 轴用挡圈钳 6# | 只 | 1 | |
31 | 尖嘴钳 | 只 | 1 | |
32 | 十字螺丝刀 | 只 | 2 | Φ3、Φ6 |
33 | 一字螺丝刀 | 只 | 2 | Φ3、Φ6 |
34 | 教学电梯使用说明书 | 册 | 1 | |
35 | 软件等 | 套 | 1 |
