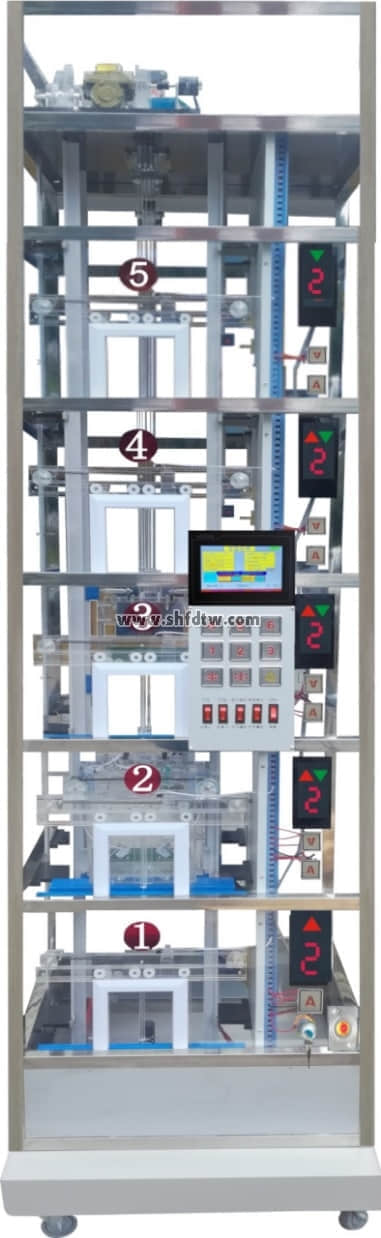

TW-T07型五层透明电梯实训装置

一、系统特点

    五层透明电梯实训装置是为机电一体化教学要求而研发,它集PLC、变频调整、传感器检测、位置控制、复杂的开关量控制、时序逻辑控制有机结合于一体的教学装置。可满足《可编程控制技术》、《现代电梯控制技术》、《电梯技术》等课程的实训教学,适合于各职院校、中专、技工学校的学生进行电梯检修及PLC实训。

透明结构设计,电梯内部结构、运行过程一目了然。使学生能够很直观、透彻地了解、掌握电梯的结构及其动作原理。

五层透明电梯实训装置(图1)

二、技术性能

1、输入电源:单相三线220V±10% 50Hz

2、工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m

3、装置容量:<1.5kVA

4、整机尺寸:700mm×700mm×2300mm

五层透明电梯实训装置(图2)

三、基本结构

1、多层电梯共有六层。

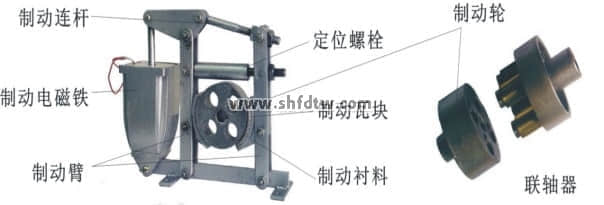

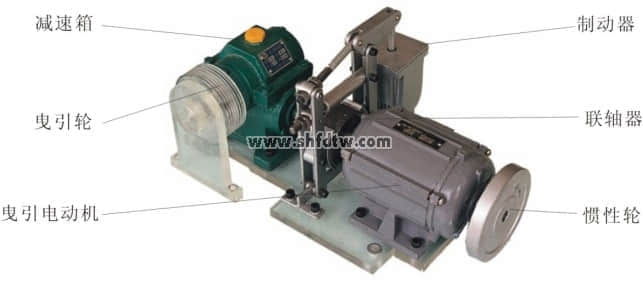

2、机房部分:包括曳引机、限速器、极限开关、控制柜柜及机械选层器等设备;

3、井道部分:包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、随行电缆等;

4、厅门部分:包括厅门、召唤按钮厢、楼层显示装置等;

5、轿厢部分:包括轿厢、安全钳、导靴、自动开门机、操纵厢、轿厢内指示灯、轿厢照明等。

五层透明电梯实训装置(图3)

四、实训功能

1、传感器检测

2、变频器的基本使用

3、定时器指令

4、数学运算指令

5、高速计数器

6、轿厢自动开关门控制

7、电梯模拟运行呼叫指示驱动

8、楼层显示

9、门机力矩安全保护

10、厅门安全控制

11、电梯终端开关保护

12、电梯升降减速控制

13、采用光电编码器的定位

五层透明电梯实训装置(图4)

五、配置及功能


序号

名称

单位

数量

备注

1

电梯框架

1

700mm×700mm×2300mm

2

可编程控制器

1

三菱FX3U-38MR     安装在电气控制板上

3

变频器

1

MM420变频器

4

机房部分

1

包括曳引机、限速器、极限开关、控制柜柜及机械选层器等设备;

5

井道部分

1

包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、随行电缆等

6

厅门部分

1

包括厅门、召唤按钮厢、楼层显示装置等;

7

轿厢部分

1

包括轿厢、安全钳、导靴、自动开门机、操纵厢、轿厢内指示灯、轿厢照明等。

8

超速安全保护系统

1

当电梯发生意外事故时,轿厢超速或高速下滑(如钢丝绳折断,轿顶滑轮脱离,曳引机蜗轮蜗杆合失灵,电机下降转速过高等原因)。这时限速器就会紧急制动,通过安全钢索及连杆机构,带动安全钳动作,使轿厢卡在导轨上而不会下落。

9

轿厢、对重用弹簧缓冲装置

1

缓冲器是电梯极限位置的安全装置,当电梯因故障,造成轿厢或对重蹲底或冲顶时(极限开关保护失效),轿厢或对重撞击弹簧缓冲器,由缓冲器吸收电梯的能量,从而使轿厢或对重安全减速直至停止。

10

门机力矩安全保护装置

1

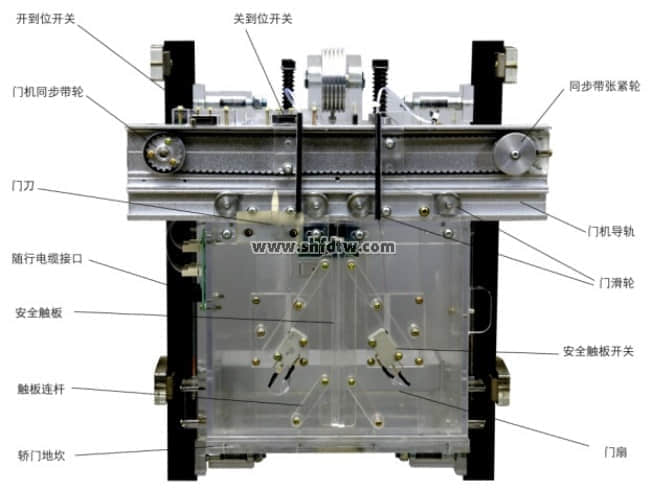

在轿厢门的边沿上,装有活动的安全触板。当门在关闭过程中,安全触板与乘客或障碍物相接触时,通过与安全触板相连的联杆,触及装在轿厢门上的微动开关动作,使门重新打开,避免事故发生。

11

门安全触板保护装置

1

门机用一定的力矩同时关闭轿厢门和厅门。当有物品或人夹在门中时,就增加了关门力矩,于是通过相连的行程开关使轿厢门和厅门自动重新打开,从而避免事故发生。

12

厅门自动闭合装置

1

电梯层门的开与关,是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后,门锁的机械锁钩啮合,此时电梯才能启动运行。

13

终端极限开关安全保护系统

1

在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控,轿厢发生冲顶或蹲底时,终端极限开关动作,发出报警信号并切断控制电路,使轿厢停止运行

14

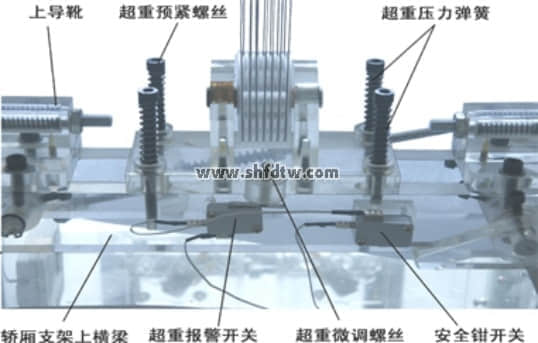

超重报警装置

1

当轿厢内的压力达到5公斤时,弹簧被压下,微动开关断开。通过电气系统控制电机停止运行并输出报警信号,这时只有减少轿厢内重到规定范围内电梯才能关门、起动。

15

三相同步电动机

1


16

轿厢风扇

1


17

轿厢灯

1


18

旋转编码器

1

安装在电梯架顶部

19

随行电缆

1

安装在井道中

20

楼层召唤盒

安装在各楼层外部

21

轿厢内操纵盒

1

安装在电梯底座外部

22

楼层显示

安装在各楼层及底座外部

23

电气控制板

1

安装在电梯架一侧

24

报警蜂鸣器

1

安装在电气控制板上

25

交流接触器

1

安装在电气控制板上

26

接线板

1

安装在电气控制板上

27

极限开关(上、下)

6

安装在井道上、下部

28

内六角扳手

1


29

活扳手150mm

1


30

轴用挡圈钳 6#

1


31

尖嘴钳

1


32

十字螺丝刀

2

Φ3、Φ6

33

一字螺丝刀

2

Φ3、Φ6

34

教学电梯使用说明书

1


35

软件等

1


五层透明电梯实训装置(图5)
