TW-T16电梯曳引系统安装实训考核装置

一、电梯曳引系统安装实训考核装置概述

   电梯曳引系统的作用是产生输出动力,通过曳引力驱动轿厢的运行。电梯曳引系统安装实训考核装置主要由曳引电动机、减速箱、电磁制动器、曳引轮、导向轮、曳引钢丝绳等部件组成。

   曳引系统又称曳引机,为电梯运行提供动力,曳引轿厢运行。曳引机主要由曳引电动机、减速箱、电磁制动器、曳引轮、导向轮、曳引钢丝绳和机座等部分组成。曳引机通过曳引钢丝绳经导向轮将轿厢和对重装置连接,其输出转矩通过曳引钢丝绳传送给电梯轿厢,驱动力通过曳引绳与绳轮之间的摩擦力产生。

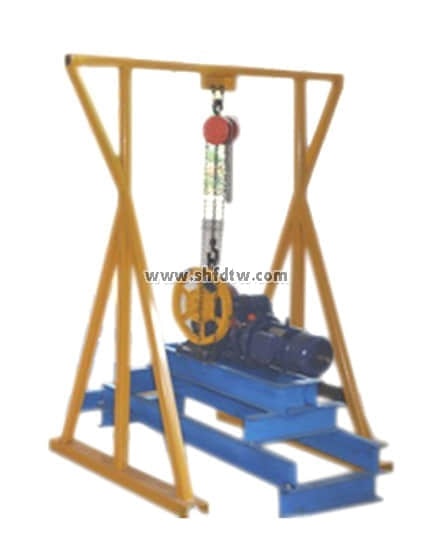

电梯曳引系统安装实训考核装置(图1)

(图片为参考,以实物为准)

二、电梯曳引系统安装实训考核装置结构特点

1、采用了钢结构电梯井道平台设计,整体外观简洁明了;

2、遵循了模块化的设计理念,根据电梯安装工艺要求进行教学实训式的设计;

3、采用真实机构器件,使学生学到的与实际应用的一致;

4、模拟真实环境,使其安装工艺与实际安装一致,且能更方便的进行其维保项目的操作。

5、装置采用真实的部件。特殊的框架设计能够使学生更直观地了解曳引系统的结构,更有效地帮助学生掌握其工作原理,更方便的进行实际安装与保养。通过该装置,也可进行电梯人工盘车练习,掌握其要点。另外学生也可根据相关图纸要求,借助模拟井道框进行电梯井道放样与导轨安装。

三、电梯曳引系统安装实训考核装置技术指标

1、 整机重量:≤600kg;

2、 外形尺寸:4000mm×3200mm×4200mm(长×宽×高);

3、 限速器下行机械动作速度:≤0.75m/s;

4、 安全钳动作速度:≤1m/s;

5、 曳引机额定速度:0.4m/s;

6、 曳引机额定载重:450kg;

7、 曳引机防护等级:IP41;

四、配置清单


序号

名称

数量

单位

备注

1

钢构平台

1


2

曳引机

1


3

曳引机架

1


4

缓冲垫

4


5

工字钢横梁

2


6

曳引钢丝绳

1

单向

7

绳头组合

1


8

绳头板

1


9

限速器-涨紧装置

1


10

限速器钢丝绳

1


11

盘车手轮

1


12

导向轮

1


13

C型钢垫块

4


14

主轨支架

4


15

副轨支架

4


16

主导轨

2


17

副导轨

2


18

龙门架

1


19

安全钳

1

渐进式

20

安全钳连杆机构

1


21

主导靴

4

滑动导靴

22

轿厢反绳轮

1


23

反绳轮缓冲座

1


24

对重框架

1


25

对重反绳轮

1


26

对重导靴

4

滑动导靴

27

液压缓冲器

1

耗能

28

聚氨酯缓冲器

1

蓄能


安装工具

1

扳手、螺丝刀、卷尺、锤子等


随机资料

1

实训指导书与相关图纸等

五、实训项目

1、T型导轨(轿厢导轨)安装与调整;

2、对重导轨安装与调整;

3、曳引机架的安装与调整;

4、曳引机的安装与调整;

5、轿厢龙门架的安装;

6、T型导轨上导靴的安装;

7、安全钳连杆的安装;

8、对重框的安装;

9、限速器的安装;

10、曳引绳的悬挂;

11、涨紧装置的安装与调整;

12、T型导轨下导靴的安装;

13、安全钳与下导靴的调整;

14、限速器与安全钳的联动调整;

15、导轨与导靴的保养;

16、曳引机的保养;

17、曳引绳的保养;

18、限速器-安全钳的保养;

19、人工盘车的练习。
