TW-T19四层小型电梯模型

TW-T19四层小型电梯模型将传感器应用、PLC、复杂的开关量控制、位置控制、时序逻辑控制有机结合成一体的教学装置。它能满足高等院校所开设的《楼宇电梯系统运行管理与维护》、《现代电梯控制技术》多个专业课程的主要实验项目。

TW-T19四层小型电梯模型适合于楼宇自动化、机电一体化等专业的相关实验课程。 非常适合学生进行PLC实验、毕业设计和课程设计。

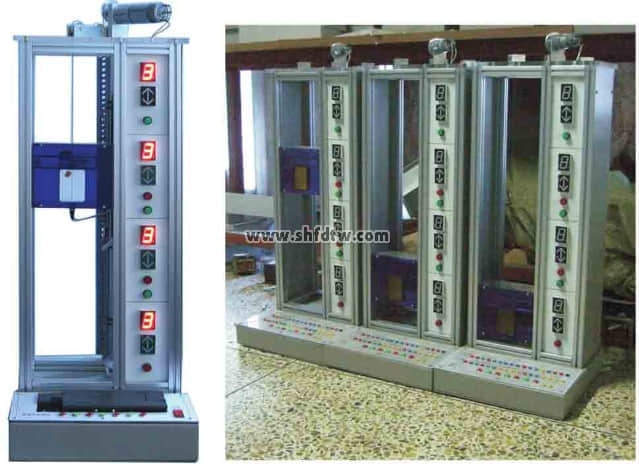

四层小型电梯模型(图1)

实训程序

  基本实训:

    1、电梯开、关门控制实训

    2、电梯轿厢升降点动控制实训

    3、电梯开关门、升降点动控制实训

    4、电梯楼层连续运行显示实训

    5、呼梯信号记忆与解除控制实训

    6、电梯自动选向控制实训

  应用实训:

    1、司机驾驶运行方式控制实训

    2、检修运行方式控制实训

    3、直驶运行方式控制实训

    4、消防运行方式控制实训

    5、电梯自动运行方式控制实训

技术参数:

    技术条件:单相三线220V±5%50Hz,

    工作环境:温度-10℃~+40℃

    相对湿度<85%(25℃)

    尺寸:长宽高:550mm×350mm×1100mm:

系统特点

1.TW-T19四层小型电梯模型是按照实际电梯结构设计而成,具备实际电梯的几乎所有的功能;具有实际电梯仿真结构,井道附近安装各楼层的外部呼叫按钮和轿箱状态显示装置。每部电梯都有独立的电气控制系统和轿厢门安全控制系统。

2、TW-T19四层小型电梯模型主体采用高级铝合金和高档有机玻璃材料制作,结实美观,透明性,便于观察内部结构及实验动作。排线隐藏于导线槽和专用托链内,简洁安全,有条不紊。

3、TW-T19四层小型电梯模型的楼层数为4层。提供电梯控制的各种功能的检测信号、执行机构和显示器件。检测信号分为外呼信号、内选信号、平层信号、位置检测信号、轿厢 门开闭位置信号等。电梯轿厢可上下运行,轿厢门具有开关和限位等保护功能。每个楼层显示当前轿厢所处的楼层位置、运行方向、有外呼按钮信号时该按钮的灯 亮。

4.轿厢的升降和厢门的开和关可以独立控制;每个楼梯有楼梯门,其机械结构同实际电梯相同:具有独特的重锤拽拉式关门功能;电梯到某一楼层后,厢门带动楼梯门来实现开门或关门。

5.具备关门防止夹人功能和超重报警功能;

6.电梯的升降、开关门速度可调,运动平稳。

7.具有升降和开关门硬件保护功能,提高了系统的安全性;

8.配有专用的内部信号控制器,接线简捷,控制方便。

9.TW-T19四层小型电梯模型的电气部分由两个直流电动机、位置显示装置、限位开关、西门子40点PLC主机等组成。

10.电梯模型由曳引系统、导向系统、门系统、轿厢系统、配重系统、电力拖动系统、电气控制系统、安全保护系统等组成:

     a)曳引系统由曳引系统直流电机、曳引钢丝绳、导向轮等组成,是电梯的动力源。

     b)导向系统由导轨、导轮和导轨架等组成,使轿厢和配重只能沿着导轨作稳定升降运动。

     c)门系统由轿厢门、开门机、联动机构等组成。轿厢门设在轿厢入口、由门扇和门导轨架等组成。

     d)轿厢的厢体由厢底、厢壁、厢顶等组成轿厢内部的功能安钮装在电梯底座的上部。

11.根据用户要求,可具备PLC通讯实验功能,实现电梯的联网控制、实时互动、合理调度等较复杂的功能,与实际大型楼宇电梯无异。

12.有多种自设工作模式,可以快速切换,增强了系统功能;
