TW-J501型空调冰箱组装与调试实训考核装置(智能考核型)


TW-J501型空调冰箱组装与调试实训考核装置应适合机电、动力工程类专业的实训,适合制冷及相关专业的中级、高级工的技能鉴定及考核。系统由两部分组成,分别为:分体式热泵空调和直冷电冰箱,分体空调可进行制冷、制热、除湿、自动工作模式功能,直冷式电冰箱可进行冷藏、冷冻等功能,涵盖了制冷专业中所涉及的安装、管路设计焊接技术、接线、保压、检漏、抽真空、充注制冷剂、制冷剂回收、运行调试,控制电路故障考核等。

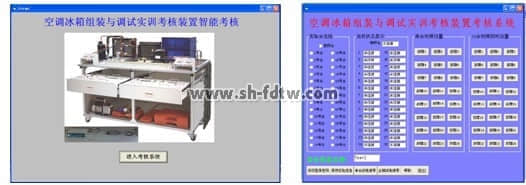

空调冰箱组装与调试实训考核装置(图1)

功能:

1.集制冷空调系统安装、冰箱系统安装、制冷系统电接线、压力检漏、抽真空、充注制冷剂与运行调试于一体,包含了制冷系统维修的全部步骤,能满足实训教学、实际工程训练及职业技能竞赛的需要。

2.采用模块化设计,电气控制与制冷系统独立分开,并且电气部分设置检测点,测测端子以及各路的输出连接端子,可供学生进行独立接线、测试、运行等操作。

3.实训平台直观展示空调和冰箱的系统结构、工作原理。可清楚的看到制冷系统结构及主要部件的实物,系统还配置有数显变流电压表、数显交流电流表、压力表、信号指示灯等,使整个空调系统、冰箱系统的实时工作状态一目了然。

4.根据分体式空调器控制电路、电冰箱电子式控制电路作为实训考核对象,能使学生熟练掌握空调器控制电路、电冰箱电子式控制电路基本原理及维修技术,考核板上印有分体式空调器电气、电冰箱电子式控制电路图并加以检测点,学生通过考核板上的电路图了解其原理,并通过电脑设置故障,用仪表在检测点上进行检测查找故障位置,并排除故障,从而提高学生的排除故障能力,

5.使用该装置能学到分体式式空调器控制电路、电冰箱电子式控制电路的相关知识。空热泵分体空调部分具有以下制冷模式、制热模式、除湿模式、送风模式、四种工作模式。电冰箱部分分有冷藏箱、冷冻箱。工作模式有标准模式、节能模式、速冻模式三种工作模式。

6.在该装置上能够反复进行系统组装与焊接训练。整体采用开放式和拆装式结构设计,采用铜管固定装置对每个活动接头进行固定,有效的保证管路因反复拆装所造成的损坏,同时减少工作噪音。

7.采用铝型材拼装成桌面且桌面下面增加接水底盘,铝型材桌面干净美观,更重要的是焊接铜管时不会变形,接水底盘的设计解决了运行中冷凝器和系统管道产生的冷凝水,使水及冷冻油顺利流到接水桶中,保持设备清洁。

8.集制冷空调系统安装、冰箱系统安装、制冷系统电接线、压力检漏、抽真空、充注制冷剂与运行调试于一体,包含了制冷系统维修的全部步骤,能满足实训教学、实际工程训练,学生可以对各部件、管路、器件进行拆装、调试、运行,完成各种工作模式、工况调试和系统管路的实训,使整个装置能够完全满足实训教学、技能考核或技能竞赛要求。

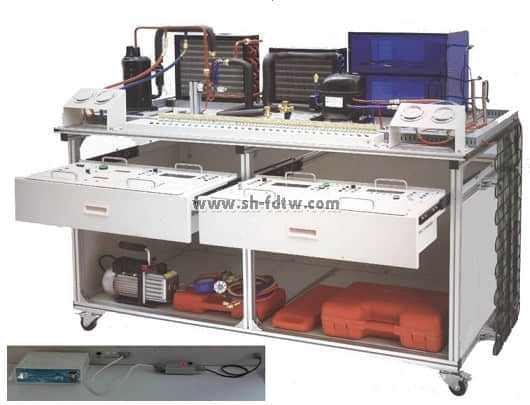

空调冰箱组装与调试实训考核装置(图2)

实训项目:

1、制冷工专用工具的使用

2、气焊焊枪的使用与焊接能力

3、空调制冷系统管路的组装能力

4、空调制冷系统的保压、检漏与制冷剂加充能力

5、空调控制电路的电气连接与调试能力

6、空调控制电路电气故障考核、故障分析与故障排除能力

7、电冰箱制冷系统管路的组装能力

8、电冰箱制冷系统的保压、检漏与制冷剂加充能力

9、东芝GR-204E直冷电子式电冰箱控制电路的电气连接与调试能力

10、东芝GR-204E直冷电子式控制电路电气故障考核、故障分析与故障排除能力

11、智能温控电冰箱控制电路的电气连接与调试能力

12、智能温控电冰箱控制电路电气故障考核、故障分析与故障排除能力

13、电冰箱制冷系统的故障判断与维修能力

14、学生的团队协调组织能力

15、电气识图和电气设计能力

空调电气控制电路部分设置有8个故障;

204E电冰箱控制电路部分设置有8个故障;

智能电冰箱控制电路部分设置有8个故障。

配置:


序号

设备名称

单位

数量

备注

1

可移动式台架

1

铝合金实训台,空调制冷系统管路1套、直冷电冰箱制冷系统管路1套、安全插端子排,压力表(1.8MPa)2只(3.8 MPa)2只等

2

电源及仪表模块

1

包括漏电短路器,数显式电压表(0~250V) 2只,数显式电流表(0~5A)1只、(0~10A)1只、电源插座,安全连线等。

3

分体空调电气控制考核模块

1

包括空调控制板,数字显示屏,遥控接收板,故障设置板,IO通信板,空调遥控器,电位器等及指示灯等。

4

电冰箱GR-204E电子温控电气控制考核模块

1

包括东芝GR-204E电子式控制板,故障设置板,考核IO通信板,模拟电位器及工作指示灯等。

5

BCD-173GH电冰箱智能温控电气考核模块

1

智能冰箱控制板,数字显示操作屏,电位器,指示灯。等

6

可移动电脑小推车

1

铝木结构。

7

热泵型家用分体空调系统

1

包括压缩机、室内热交换器、室外热交换器、四通阀、过滤器、单向阀、毛细管、空调阀、视液镜等

8

直冷式电冰箱系统

1

包括冰箱型压缩机、PTC启动器、碟形过电流过温升保护器、钢丝冷凝器、压力表、模拟电冰箱箱体视液镜、节流装置等

9

移动式挂线架

1

移动式

10

考核软件

1

电脑界面据有真实电路图,任意选择单个或多个故障进行设置,自动统计分数,据有打印功能。


工具配置:


货品名称

货品型号

货品规格

单位

需求量

备注说明

数字万用表

 MY60


1


活动扳手


 200*24

1



 250*30

1


扩管器

99型


1


偏心胀管器

 808型


1

包括割刀1把、倒角器1只。

维修双表

 CT-536


1

(包括三色加液管)红,黄,兰色,各1条。

真空泵

RS-1A


1


小型焊具



1


内六角扳手


4号

1



5号

1


螺丝刀

3寸

一字

1


3寸

十字

1


接水塑料桶



1


制冷剂钢瓶

6Kg


2


弯管器

CT364-04

Φ6

1


CT364-05

Φ8

1


CT364-06

Φ10

1


铜纳子


公制

Φ6

10


公制

Φ8

5


公制

Φ10

1


万能开瓶阀

英制

CT-337

1


卷尺

3m


1


公英转换接头



1


毛笔



1


洗洁精



1


保险丝


10A.5A各

10



技术指标:

1.输入电源单相三线AC220V±10%50Hz

2.工作环境温度-10℃~-40℃相对湿度≤85%(25℃)海拔<4000M

3.设备容量≤1.5KVA

4.制冷剂:空调部分R22冰箱部分R134a

5.外形尺寸(大约)1500mm×800mm×1250mm

6.防触电保护类型I类

7.安全保护具有过压、过流、过载、漏电保护措施,符合国家相关标准。

8.环保等级材料选用符合国家相关环保标准
