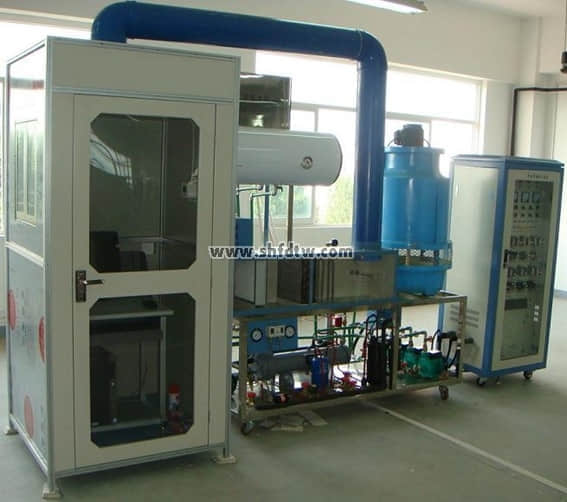

TW-J521型 中央空调实训考核装置（网络型）
TW-J521型中央空调实训考核装置（网络型）系统采用水冷机组，不锈钢框架结构，终端建立一个专门房间进行客户的模拟，大厅的模拟直接利用教室原来空间，采用分水器和集水器对冷量或热量进行分配调节，整个中央空调采用三菱FX3U-38MR PLC可编程控制器及工业总线控制，由计算机通过通信总线与PLC进行通信，控制整个中央空调的运行。空调的运行参数由各类传感器进行采集，并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。组态软件要求能够以动画的形式同步显示系统的设备结构、控制原理和流程。
（一）功能
1、中央空调系统的认知及使用
2、制冷原理与热交换技术
3、中央空调系统常用传感器识别与应用
4、中央空调的PLC编程与控制应用
5、中央空调的运行操作及考核
6、中央空调运行保护与日常维护操作考核
7、中央空调故障维修及考核
8、变频器应用
9、触摸屏应用
10、计算机数据采集与组态控制技术应用
11、网络通讯技术及其应用。
（二）配置
1、电气参数
工作电源：三相五线380V±10%，50Hz
安全保护：具有接地保护，漏电保护，过流保护。
额定功率：<5KW
2、系统对象配置
设备整体与实际中央空调系统结构相同，采用开放式不锈钢框架结构，各部件布局合理操作方便。系统由制冷机组、冷却水系统、冷冻水系统、制热系统、空气调节系统（风管组件）、模拟房间、电控柜、计算机等部分组成，并配有集水器、分水器、膨胀水箱。
（1）制冷机组
由压缩机、螺旋式冷凝器、螺旋式蒸发器、储液罐、热力膨胀阀、视液镜、干燥过滤器等组成，管路中还设有控制阀等实训所必需的部件，管路中视液镜可观察制冷剂状态等设备组成。制冷机组主要完成制冷工作，制冷剂为R22。
（2）冷却水系统
由1套喷淋式冷却塔机组、2台冷却水泵组成，主要完成制冷机组冷却散热工作。
（3）冷冻水系统
由2台冷冻水泵、分水器、集水器、膨胀水箱等组成，主要完成制冷机组的冷冻水循环工作。
（4）制热系统
由模拟锅炉（电加热式）、1台热水泵组成，主要完成制热工作。
（5）空气调节系统（风管组件）
由过滤器、表冷器、普通风机、风道等组成，主要完成空气调节作用。
（6）模拟房间
由1套风机盘管、1套温度控制器及风量调节系统组成，主要完成房间的温度设定与空气调节作用。
（7）控制装置配置
整个中央空调采用PLC可编程控制器及工业总线控制，由计算机通过通信总线与PLC进行通信，控制整个中央空调的运行。空调的运行参数由各类传感器进行采集，并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。在现场控制柜上可显示中央空调的所有运行数据，可进行全手动和自动运行操作。
3、PLC:三菱FX3U-38MR
4、变频器：三菱FR-S540E-0.75K-CH
5、触摸屏： 7英寸彩色触摸屏
6、软件配置
（1）PLC编程软件，配套PLC实训程序及实训指导书。

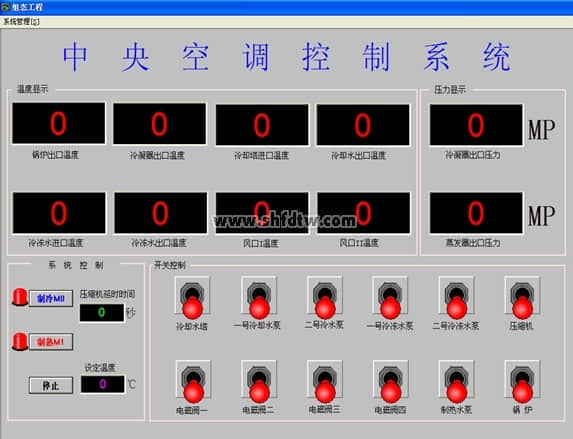

（2）中央空调配套组态软件。
（3）网络监控及智能考核软件，实现教师台和学生台电脑（30台）可以同时监控中央空调的运行状态，对中央空调的压力、温度等相关数据进行采集和显示。
7、通讯配置
可以实现多台电脑联网控制系统。
8、工具仪表配置
（1）品牌台式微机1台 （校方自备）
（2）数字万用表1个
（3）装配工具1套
(三)、中央空调配置清单
编号 | 名称 | 单位 | 数量 | 详细参数指标 |
1 | 压缩机 | 台 | 1 | 2HP R22 50HZ 220V |
2 | 起动器 | 只 | 1 | 50UF |
3 | 储液器 | 个 | 1 | R221KG |
4 | 冷凝器 | 只 | 1 | 螺旋式 |
5 | 手阀 | 只 | 2 | 1/4 |
6 | 高低压表 | 只 | 2 | 低压表:-0.1～1.8Mpa, 高压表:-0.1～3.8Mpa |
7 | 膨胀阀 | 只 | 1 | RF22 Φ3-60℃～10℃ |
8 | 风机 | 个 | 1 | ～220V |
9 | 风管组件 | 套 | 1 | 内装过滤器、蒸发器、风机等 |
10 | 热水泵 | 台 | 2 | ～220V 50HZ 300W 扬程35米 |
11 | 冷水泵 | 台 | 2 | ～220V 50HZ 370W 扬程32米 |
12 | 电磁阀（液） | 只 | 1 | Ф10m 220V |
13 | 蒸发器 | 只 | 1 | 螺旋式 |
14 | 过滤器 | 个 | 1 | Ф10 R22 |
15 | 视液镜 | 个 | 1 | Ф10 |
16 | 温控器 | 只 | 1 | ～220V 50HZ设定温度范围：5℃~35℃ |
17 | 热电偶 | 只 | 8 | K型 |
18 | 模拟房间 | 套 | 1 | 850mm×950mm×1800mm |
19 | 模拟锅炉 | 套 | 1 | 35L 1500W内胆额定压力0.7mpa |
20 | 冷却塔 | 个 | 1 | 3T |
21 | 水箱 | 套 | 2 | 透明 |
22 | 支撑框架 | 套 | 1 | 钢质 |
23 | 控制柜 | 台 | 1 | 内装PLC、变频器、交流接触器、控制开关等 |
24 | 连接线 | 条 | 1 | 航空插 |
25 | 考核软件 | 套 | 1 | 中央空调控制实训，可设置15个故障 |
26 | 实验操作指导书 | 套 | 1 | |
27 | 电脑小推车 | 张 | 1 | 喷塑钢结构 |
28 | PLC | 台 | 1 | FX3U-38MR |
29 | 变频器 | 台 | 1 | 三菱FR-S540-0.75K-CH |
30 | 触摸屏 | 台 | 1 | 7英寸彩色触摸屏 |
31 | 温度采集模块 | 块 | 2 | 三菱FX3U-4AD |
32 | 压力采集模块 | 块 | 1 | 三菱FX3U-2AD |
33 | 变频调速模块 | 三菱FX3U-2DA | ||
34 | 压力传感器 | 个 | 2 | 量程范围：低压0～0～1.6Mpa、高压0～3.8Mpa |
35 | 服务器 | 套 | 1 | 16口，网络 |
36 | 赠送装配维修工具1套 | 套 | 1 | 一字、十字螺丝刀、尖嘴钳、斜口钳、相应3种扳手等 |
37 | 万用表 | 只 | 1 | 数字 |

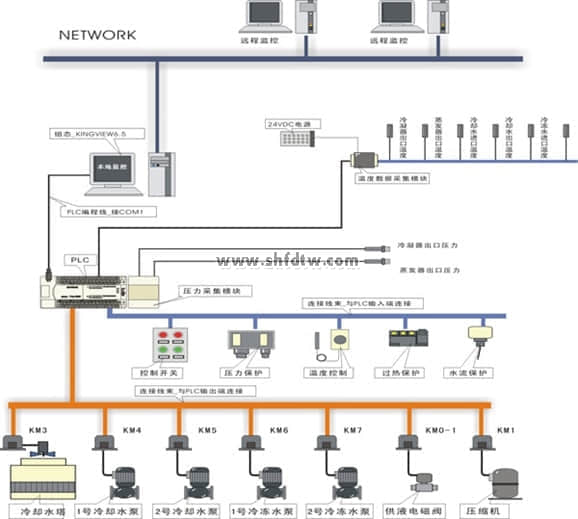

(四)、TW-J521型中央空调实训考核台（网络型）系统构成图
