机电一体工业自动化

1

控制屏

铁质双层亚光密纹喷塑结构，铝质面板

2

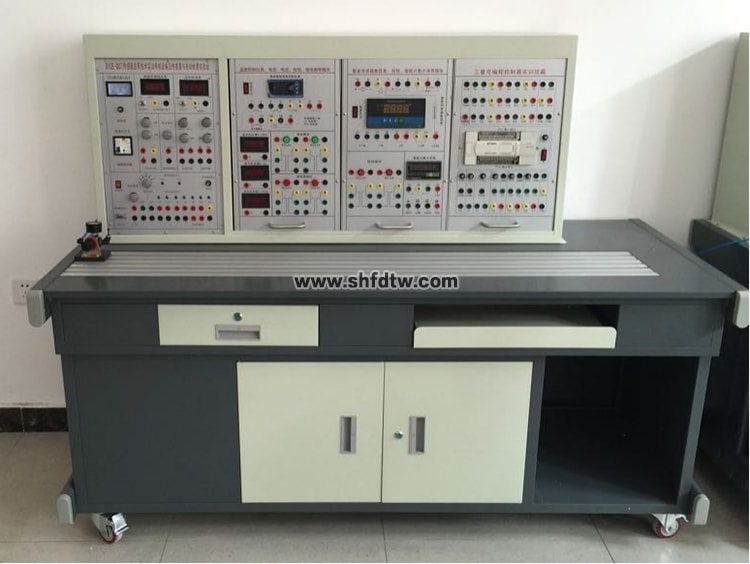

实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；设有带锁抽屉，用于放置工具及资料，电脑桌联体设计，造型美观大方。

3

交流电源控制单元

三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有短路保护，控制屏的供电由钥匙开关和启停开关控制、同时具有漏电告警指示及告警复位。提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。提供2组三插AC200V插座。

4

直流电源、直流电压/电流表、

直流电压：0～15V可调输出；直流电流：0～20mA可调输出；直流数字电压表/电流表：电压表量程0～200V、输入阻抗为10MΩ、精度0.5级，电流表量程0～200mA、精度0.5级；LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。直流电压输出24V/6A、12V/2A。

1

PLC主机

CP1H-XA40DT1-D

2

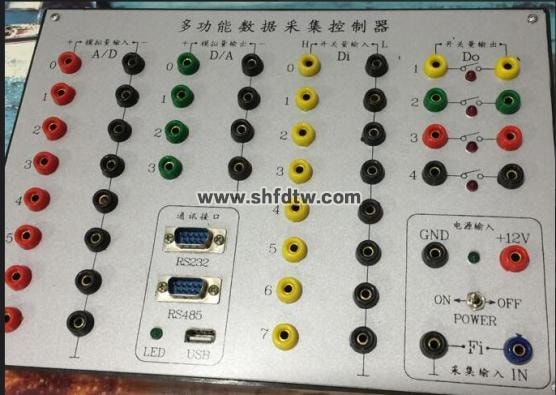

单片机接口模块

2路电压输出:范围0-10V,误差±0.2V，2路电流输出：范围0-20mA。8路数字量输入，8路数字量输出，2路电流测量:0-20mA,误差<0.5mA；2路电压测量:0-10V,误差±0.2V；

3

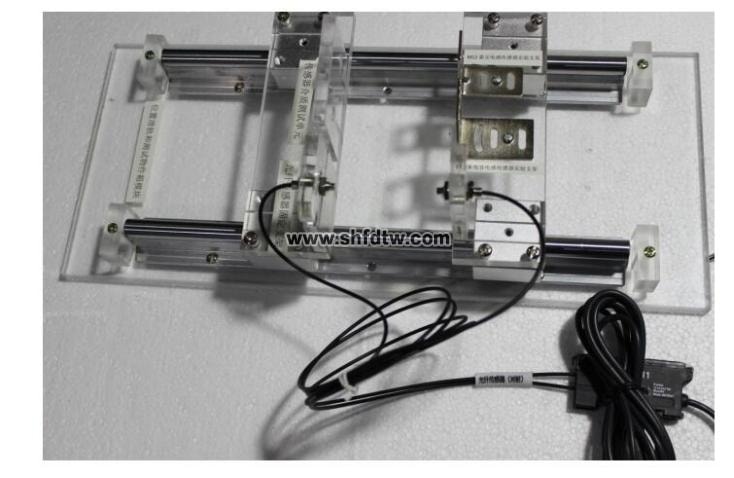

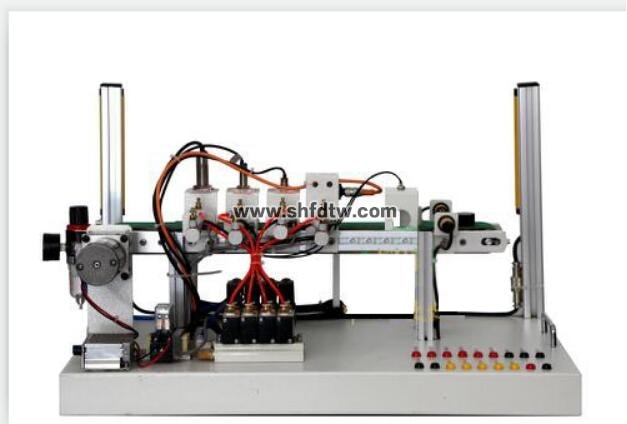

光纤传感器实训模块

模块面板采用钣金结构，采用步进电机和同步带机构，安装有多个按钮指示灯，设备配有通用接口模块、步进电机、五套光纤传感器安装支架、同步带、检测载体、五套光纤传感器。传感器安装于模块面板上。检测体为一个可以快速更换成不同性质载体的运行平台。可以配合传感器支架选择传感器和采用合理的安装方式对载体进行检测。

4

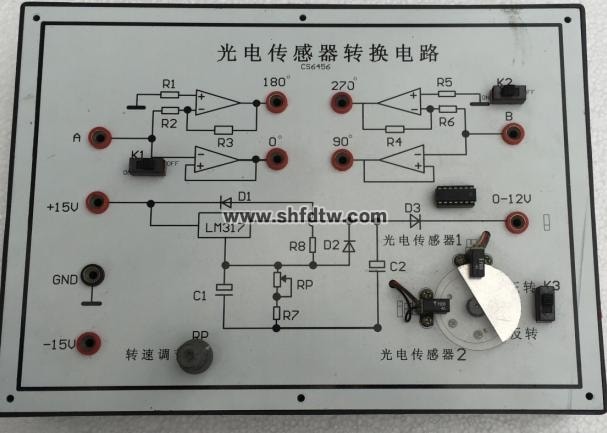

光电传感器实训模块

模块面板采用钣金结构，采用步进电机和同步带机构，安装有多个按钮指示灯，设备配有通用接口模块、步进电机、四套光电传感器安装支架、同步带、多种检测载体、四套光电传感器。传感器安装于模块面板上。检测体为一个可以快速更换成不同性质载体的运行平台。可以配合传感器支架选择传感器和采用合理的安装方式对载体进行检测。

5

接近式传感器实训模块

模块面板采用钣金结构，步进电机带转盘的机械结构，安装有多个按钮指示灯，设备配有通用接口模块、步进电机、六套接近传感器安装支架、转盘、多种检测载体、六套接近式传感器。传感器安装于模块面板上。检测体是一个可以快速更换成不同性质载体的运行平台。可以配合传感器支架选择传感器和采用合理的安装方式对载体进行检测。

6

色标传感器实训模块

模块面板采用钣金结构，步进电机带转盘的机械结构，安装有多个按钮指示灯，设备配有通用接口模块、步进电机、一套色标传感器安装支架、转盘、多种颜色检测载体、二套色标传感器。传感器支架安装采用U形槽设计。检测体为多种颜色面板制成。可以配合传感器支架选择传感器和采用合理的安装方式对载体进行检测。

7

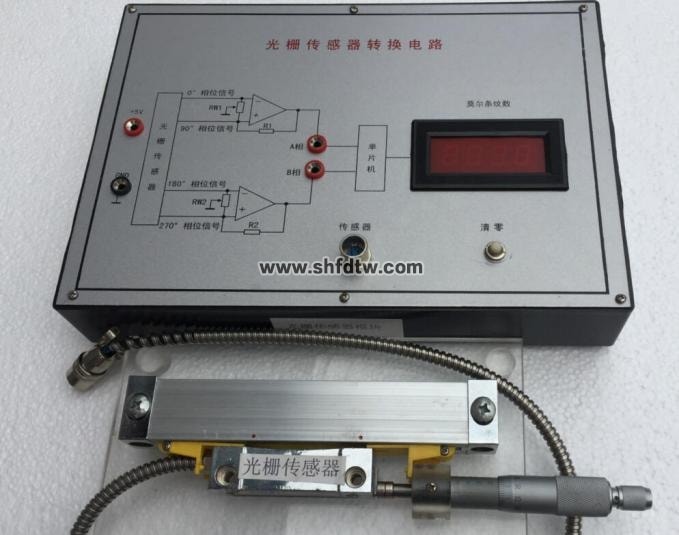

位移传感器实训模块

模块面板采用钣金结构，安装有多个按钮指示灯，设备配有通用接口模块、一套光栅尺、千分尺、千分尺安装支架、一套位移传感器、旋转编码器。传感器安装支架设计紧固，可以通过千分尺高精度的调节检测载体，保证了位移传感器在实际使用的检测精度。

8

视觉传感器实训模块

模块面板采用钣金结构，视觉传感器安装在支架上，设备配有多个不同规格的检测载体。

9

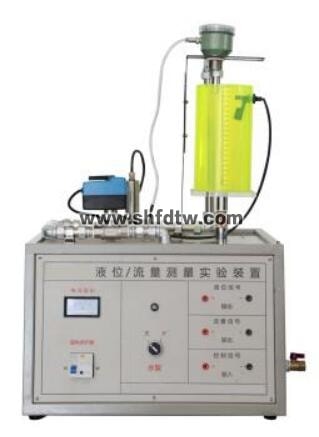

液体控制模块

模块作为PLC控制系统的一个物理模型，是由有机玻璃水箱、微型水泵、储水槽、手动阀门、液位传感器和电气控制箱组成。

水泵由一功率放大电路来驱动，储水箱中的水从有机玻璃水箱顶部进入，底部用一手动阀门控制出水的流量。用扩散硅压力变送器来检测液位，输出4～20mA标准信号，通过PLC可编程控制器可实现液位的开关和闭环控制，它可作为学校老师和科研技术人员作为研究PLC算法控制的一个实训平台。

10

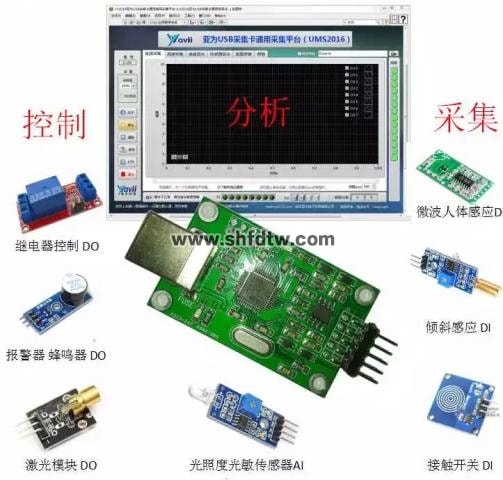

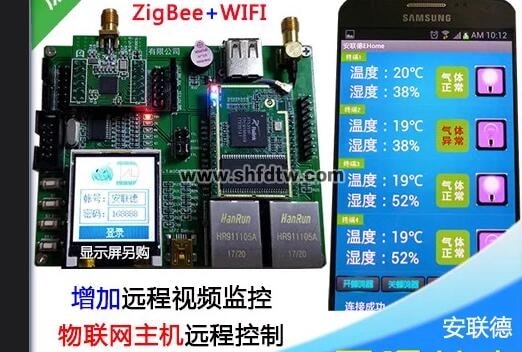

物联网传感器实训模块

物联网各功能模块可安装在实训装置的网孔板上

功能模块和接口电路包括：家居灯光照明、PWM灯光亮度调节、三色霓虹彩灯控制、报警蜂鸣控制、数据模拟量采集、声光控制、船体转向机控制、继电接触控制、液晶显示控制、土壤湿度测试、智能家居蓝牙控制等。

可通过WIFI实现对多个功能模块的检测和控制，如对火焰的检测，对土壤温湿度检测并能实现智能浇花，对智能空气质量检测，对交流电、水阀和气阀的实时控制。

物联网智能家居控制系统可用安卓手机 通过蓝牙传输方式控制模块的数据采集及动作实施。

1

光电传感器E3T F-T11

1个

2

电传感器ESZ- T61

1个

3

电传感器E3Z- B61

1个

4

光电传感器E3Z- LS61

1个

5

反光板：E39-R1S

1个

6

步进电机2S42Q-03848

1个

7

步进驱动器2M412

1个

8

按钮

2个

9

指示灯

2个

10

接近传感器E2E-X2E1

1个

11

接近传感器E2EV-X2C1

1个

12

接近传感器E2EY-X4C1

1个

13

接近传感器E2K-F10MC1

1个

14

接近传感器E2B-M12KS02-M1-C1

1个

15

接近传感器E2B-M30LN30-M1-C11

1个

16

光纤头E32-T11R

1个

17

光纤头E32-ZD200

1个

18

光纤头E32-D15YR

1个

19

光纤头E32-D331

1个

20

光纤头E32-T22B

1个

21

光纤放大器E3X-NA11

5个

22

传感器头ZX2- LD50，0.5M

1个

23

放大器ZX2- LDA1

1个

24

光栅尺KTR250MM

1个

25

千分尺

2个

26

旋转编码器

1个

27

放大器E3X-DAC21-S

1个

28

探头E32- D11R

1个

29

视觉传感器FQ_S10010F

1个

30

三层端子排

1个

31

温度控制器：E5CZ-R2MT

1个

32

热电偶：E52-CA6F-N2M

1个

33

液位传感器：EE

1个

34

超声波传感器：

1个

35

离心泵：WB50/025

1个

36

空气、土壤温湿度传感器及植物浇灌功能模块

1块

37

交流电控制模块

1个

38

水阀及阀功能模块

1块

39

火焰及二氧化碳传感器功能模块

1块

40

PM2.5及空气质量传感器功能模块

1块

41

物联网主板

4块
