TW-J532智能型（DVD十四合一）家电音视频维修技能实训考核装置
一、产品概述:
TW-J532智能型家电音视频维修技能实训考核装置是一套软、硬件齐全的的音视频实训考核平台，本装置在遵循实际的三洋单片机（彩电）、TA两片机、UPC三片机、调频调幅收音机、双声道录放机、DVD视盘机、功放电路的基础上把各种机型分解成若工个可供教师讲解的单元电路，各单元电路板的正面印有电路原理图，反面是印刷电路。原理图与印刷电路位置一一对应，便于学生分析电路。另外本装置配有多种功能强大的教学软件可帮助教师实时绘制和修改电路；家电演示软件可进行故障演示；考核系统监控系统软件可以对学生进行在线考核。在上述软件的支持下，使家用电器教学向智能化、高层次迈进。实训台设有全数字式仪表，用来指示输入市电电压、行输出级工作电压、行输出级工作电流等。实训台有多重安全保护措施：市电输入有漏电开关、保险和隔离变压器等。
二、显著特点:
1、配置电路图讲解、绘制电化教学软件
2、配置考核系统监控系统软件
3、配置家电演示软件
4、采用特殊技术，彻底解决由工分割电路带来的图象拖尾问题。
5、所配软件可通过人机对话进行故障模拟、故障分析、资料查询等操作。
6、若再配上投影仪等辅助多媒体设施，进行电化教学，效果会更加理想。
7、黑白、彩色显管采用卧式安装结构，不仅降低了实验台的高度，而且避免了光线直射学生的眼睛，从而保护学生的视力。
8、显示仪表全部采用数字式，读取数据直观、准确。
9学生台配备答题器，方便教师完成对学生技能的考核。
三、考核系统特点：
1、计算机可以监控1-126台家用电器智能考核台
2、已设置20多个故障点。
3、具有发卷功能
4、具有收卷功能
5、具有单台和全部实验台清零功能
6、具有自动检测各家用电器考核台的通讯联机情况
7、可以生成学生个人成绩单
8、可以对学生考核情况进行统计、分析
9、设有进入系统密码，进入系统后能够修改密码
10、具有打印功能
11、具有答题次数限制功能
四、实验机种配置（DVD十四合一）:
1、配置电路图讲解、绘制电化教学软件
2、配置家电演示软件
3、TA东芝两片彩色电视机
4、彩色三洋单片线路电视机（I2C智能总线控制，带AV/TV转换和重低音）；
5、DVD视盘机（兼容超级VCD/CVD/SVCD/DVCD/MP3/CD等）；
6、音响功率放大器（带数码混响及动态荧光显示）；
7、AC-3、DTS双解码及5.1声道环绕声功率放大器；
8、多功能信号源；
9、黑白东芝两片集成电路电视机；
10、黑白UPC三片集成电路电视机；
11、分立黑白电视机；
12、调频、调幅超外差式立体声收音机；
13、双声道立体声录放机；
14、考试、考核系统；
五、设备性能
本装置由实训台、实训桌、显像管箱、5.1声道扬声器系统和实训组件五部分组成
1.实训台
（1）交流电源（均带有过流保护）
输出电源：市电不隔离输出220V50Hz
隔离变压器输出220V50Hz
彩电遥控电源14.5V50Hz
（2）直流电源:±24V/+12V/+5V
（3）彩色信号发生器
①输出信号频率范围：第12频道
②电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式，可通过按键直接选择
③输出信号：有视频、伴音（中频6.5M）、射频输出接口
④信号制式：PAL-D/K
（4）智能考核接口单元：答题器接口、PC机串行接口、彩电模块接口
2．显像管箱：
采用14吋显像管（彩虹管），内置消磁线圈
14吋黑白显像管，内置消磁线圈
3．实训组件：
（1）TA两片遥控彩电模块
采用TA（东芝）二片机芯（TA7680、TA7698）和M50436－560SP遥控系统，具有全遥控、自动存台功能。可设置故障点。
（2）三洋I2C遥控彩电模块
采用采用三洋单片机电路(LA76810)，配合三洋单片遥控电路(LC863528系列微处理器)，具有集成度高、电路大大简化、I2C总线控制、全遥控、自动存台等特点，内置智能实训考核电路系统，可由电脑设置21个隐蔽故障点完成智能实训考核。设有智能故障转换接口单元、遥控器单元、红外接收控制单元、键盘控制单元、伴音输出电路单元、小信号处理IC单元、总线IC单元、行帧处理电路单元、隔离开关稳压电路单元、内置设故排故系统
（4）黑白机实训模块
采用NEC公司的uPC三片集成电路，设有交流14.5V电源输入端口、串联稳压电源单元、图像中频放大与检波单元帧扫描单元、同步分离单元、视频放大单元、AFC行振荡行推动行输出单元、伴音中放鉴频与功放单元，可设置故障点。
（5）集成调幅收音机模块：AM频率范围中波533kHz～1605kHz、中频频率465kHz，可设置故障点。
（6）集成调频调幅收音机模块：FM频率范围88MHz～108MHz、调制信号频率范围100～10000Hz、中频频率10.7M、最大频偏75kHz、灵敏度小于1uV、不失真功率大于1W，可设置故障点。
（7）卡拉OK模块：双路话筒输入、左右声道输入输出、音量及混响调节，可设置故障点。
（8）5.1声道解码器及立体声功放模块：杜比AC-3解码器、左右声道输出、重低音输出、中置输出、TO立体声功放输出。
（9）DVD机模块：DVD机芯及伺服电路单元、DVD键盘控制、显示及遥控单元、DVD内置稳压电源、DVD光盘，可设置故障点。
（10）5．1声道扬声器系统：左右立体声高低音主扬声器、中置扬声器、后置重低音扬声器、左右环绕扬声器。
（11）智能实训考核系统系统由教师机、智能实训考核板（内置式）、智能实训考核系统软件组成，并配有智能答题器。答题器是由显示屏、轻触键盘、微处理器、存储器、通信模块组成。
考核系统的功能：
1、计算机可以监控1-126台家用电器智能考核台
2、已设置20多个故障点。
3、具有发卷功能
4、具有收卷功能
5、具有单台和全部实验台清零功能
6、具有自动检测各家用电器考核台的通讯联机情况
7、可以生成学生个人成绩单
8、可以对学生考核情况进行统计、分析
9、设有进入系统密码，进入系统后能够修改密码
10、具有打印功能
11、具有答题次数限制功能
4．实训桌：
桌面为防水、防火、耐磨高密度板，结构坚固。设有抽屉和柜门，用于放置工具和资料等。

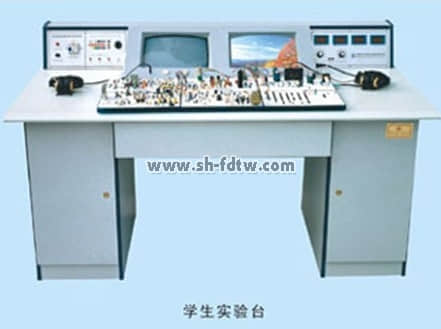

1、卧式学生实验台规格：（每台2座）
长：810mm×宽：440mm×高：200mm
2、实验桌规格：（每桌2座）
长：1600mm×宽：850mm×高：750mm

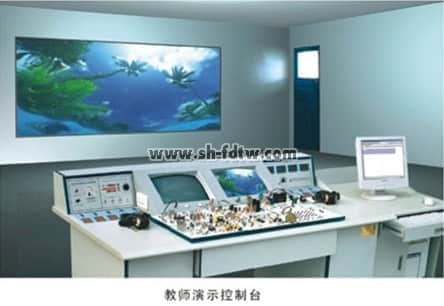

3、教师控制台：（每台学生桌电源由教师控制）
长：2200mm×宽：850mm×高：750mm×总高：950mm
五、家用电器实验室设备技术参数要求：
（一）工作条件：
1、环境温度：摄氏0度--摄氏40度
2、相对湿度：不低于85%
3、连续工作时间：≥24小时
4、整机功耗：＜200W
5、工作电源：AC220V±10%50Hz
6、正常输入电压：AC200V±10%50Hz
7、额定电流：≤2A
8、交流电压表、电流表精度：2.5级（按教学大纲要求）
9、漏电保护开关漏电动作电流≤30mA动作时间≤0.1秒
10、电视频道范围：VHFUHF870MHz[CATV]
11、图像重复率不低于90%
12、大面积图像对比度：≥50%
13、光栅亮度不均匀性：≤35%
14、图像分辨率：水平≥250线
15、同步范围：2.2Vp-P(H)
16、保证图像稳定的电源电压：220±20%（彩色）220±10%（黑白）
17、音频输出不失真功率：>1W
18、电源消耗功率：黑白电视机：≤40W彩色电视机：≤65W
19、屏幕尺寸：黑白电视机-14英寸显像管彩色电视机-14英寸显像管
20、彩色电视机制式：PAL-D
21、图像中频为：38.5MHz(彩电)38MHz（黑白）
22、伴音中频为：6.5MHz
23、中频增益：>60db
24、收音机技术指标：
⑴调幅收音机
a、AM频率范围：中波：535KHz—1605KHz
b、中频频率：465KHz
c、选择性：优于15db
d、灵敏度：MW优于3mvm
e、不失真功率：>1W
f、电源功率：≤3W
⑵调频收音机
a、频率范围：88MHz—108MHz
b、调制信号的频率范围：100∽15000Hz，最大频偏75KHz
c、灵敏度：≤1MW
d、镜像抑制性能优于：20db
e、不失真功率：>1W
f、电源功率：≤3W
25、磁带录音机：
a、带速：4.76cm/s±5%抖晃率≤35%RMS（JIS）
b、频响：100Hz—6KHz
c、信噪比：≤15db
d、放音灵敏度：315Hz-76db
26、DVD机：
a、工作状态 水平：15度 铝垂：15度
b、控制方式：电控
c、物镜特性：焦距（f）：3.86mm
d、数字光圈（NA）：0.45mm
e、工作距离（WD）：2.1mm
f、激光波长（λ）：760—800μm
六、智能家电音视频维修技能实训考核装置主要配置表（20台配置）
序号 | 设备名称 | 性能及材质 | 数量 |
1 | 学生实验桌 | 台面材质防火板，桌身材质三聚氰胺板1600mm×800mm×850mm | 19张 |
2 | 学生实验台 | 卧式钢结构，背面为有机玻璃 | 19台 |
3 | 教师演示桌 | 台面材质防火板，桌身材质三聚氰胺板1600mm×800mm×850mm | 1张 |
4 | 教师实验台 | 卧式钢结构，背面为有机玻璃 | 1台 |
5 | 教师电源控制系统 | 可随时控制学生实验台电源 | 1套 |
6 | 教师电脑桌 | 台面材质防火板，桌身材质三聚氰胺板 | 1张 |
7 | 实验台面板 | 铝塑绝缘板 | 40张 |
8 | 教师椅 | 五轮转椅 | 1张 |
9 | 学生凳 | ABS凳面，塑钢结构 | 38张 |
10 | 智能答题器 | 具有考试、考核功能 | 20个 |
11 | 考核系统软件 | 支持多种操作系统 | 1套 |
12 | 故障演示软件 | 有故障实例 | 1套 |
13 | 学生管理服务器 | 与学生智能答题器联网使用 | 1套 |
14 | 网络布线 | 屏蔽网线 | 1套 |
15 | 实验说明书 | 产品实验指导 | 20套 |
16 | 常用工具 | 20套 | |
17 | 立体声耳机 | 40只 | |
18 | 彩色、黑白电视信号发生器 | 直选式 | 20台 |
19 | 全隔离调压器 | 内置式 | 20台 |
20 | 彩色显像管 | 14吋彩虹 | 20只 |
21 | 黑白显像管 | 14吋上海海光 | 20只 |
22 | 便携式万用表 | MF47型 | 20只 |
23 | 5.1声道扬声器 | 内置式，左、右环绕声，左、右声道，中置，重低音 | 120只 |
24 | 数显电压指示表 | 40只 | |
25 | 数显电流指示表 | 20只 | |
26 | 电源空气开关、带短路和漏电保护 | 耀华牌漏电保护开关 | 20只 |
27 | 隔离电源输出插座 | 万能插座 | 40个 |
28 | 有线电视信号输出结构 | 20套 | |
29 | 配置电路图讲解、绘制电化教学软件 | 方便教师讲解，代替示教板。 | 1套 |
30 | 计算机 | 校方自备 | 1台 |
七、智能家电音视频维修技能实训考核装置单元板配置表（20台配置）
序号 | 产 品 名 称 | 数量 | |
1 | I2C 彩电 | I2C彩电总线控制遥控 | 20块 |
2 | I2C彩电微处理电路实验线路板 | 20块 | |
3 | I2C彩电单片主控及音视频处理实验线路板 | 20块 | |
4 | I2C行场扫描实验线路板 | 20块 | |
5 | 彩电开关电源实验线路板 | 20块 | |
6 | 彩色东芝两片电视机 | 东芝两片机控制遥控 | 20块 |
7 | 彩色电视机遥控实验线路板 | 20块 | |
8 | 彩电高频调谐中放伴音实验线路板 | 20块 | |
9 | 彩电解码、亮度、视频放大实验线路板 | 20块 | |
10 | 彩电行场扫描实验线路板 | 20块 | |
11 | 黑白电视 | TA黑白电视机高频头、中放、伴音和视放实验线路板 | 20块 |
12 | TA黑白电视机行场扫描实验线路板 | 20块 | |
13 | 黑白电视机稳压电源实验线路板 | 20块 | |
14 | UPC 黑白电视机高频头中放伴音视放实验线路板 | 20块 | |
15 | UPC 黑白电视机行场扫描实验线路板 | 20块 | |
16 | 分立黑白电视机中放电路单元板 | 20块 | |
17 | 分立黑白电视机场扫描行扫描实验线路板 | 20块 | |
18 | 分立黑白电视机伴音鉴频、末级视放、伴音功放实验线路板 | 20块 | |
19 | DVD部分 | DVD 机芯及伺服电路实验线路板 | 20块 |
20 | DVD 开关稳压电源实验线路板 | 20块 | |
21 | DVD 电脑控制、显示及遥控电路实验线路板 | 20块 | |
22 | AC-3 | AC-3、DTS双解码及2-5.1声道3D环绕声实验线路板 | 20块 |
23 | 功放 | 功放前置放大及显示电路实验线路板 | 20块 |
功放电源及功率放大电路实验线路板 | 20块 | ||
24 | 录放机 | 录音、放音、功率放大实验线路板 | 20块 |
25 | 收音机 | 调频、调幅超外差式立体声收音机实验线路板 | 20块 |
八、实验项目（必须满足167个项实训项目）
1、利用电视信号发生器测试与检修黑白电视机的方法；
2、利用电视信号发生器测试与检修彩色电视机的方法；
3、调频、调幅立体声收音机工作原理的分析；
4、调频、调幅立体声收音机的操作与实验方法；
5、录放机基本参数的测试方法；
6、录放机的操作与实验方法；
7、东芝二片彩电微处理器M50436-560SP的认识与功能分析；
8、东芝二片彩电微处理器M50436-560SP遥控电路常见故障的检修方法；
9、东芝二片彩电公共通道与伴音通道的电路分析；
10、东芝二片彩电TA7698解码电路与图像电路分析；
11、了解模拟量控制的原理；
12、行频、行幅的调整；
13、红外遥控器的发送与接收；
14、帧频、帧幅和帧中心的调整；
15、聚焦的调整；
16、白平衡的调整；
17、副亮度的调整；
18、色同步相位的调整；
19、延时解调器幅度的调整；
20、屏幕字符位置的调整；
21、东芝二片彩电AFT电压丢失，不能预置故障演示；
22、东芝二片彩电L频段电压丢失，L频段节目不能预置故障演示；
23、东芝二片彩电微处理器无亮度控制信号输出，亮度失控故障演示；
24、东芝二片彩电微处理器无音量控制信号输出，音量失控故障演示；
25、东芝二片彩电微处理器第8脚无AFT开关信号输出，不能预置故障演示；
26、东芝二片彩电U频段电压丢失，U频段节目不能预置故障演示；
27、东芝二片彩电AFT开关信号丢失，不能锁台故障演示；
28、东芝二片彩电不能正常提取存储器数据，无法选台故障演示；
29、东芝二片彩电存储器-30V擦除电压丢失，不能更新数据故障演示；
30、东芝二片彩电行脉冲丢失，无字符故障演示；
31、东芝二片彩电字符消隐信号丢失，字符窜色、模糊不清故障演示；
32、东芝二片彩电场同步脉冲丢失，不能锁台；
33、东芝二片彩电AV/TV控制信号丢失，不能进行AV/TV转换故障演示；
34、东芝二片彩电0~30V调谐电压和U段电压异常，不能调谐电台故障演示；
35、东芝二片彩电0~30V调谐电压和H段电压异常，不能调谐电台故障演示；
36、东芝二片彩电M50436的第2脚的音量控制信号未送到TA7680的第1脚，音量失控故障演示；
37、东芝二片彩电TA7680局部损坏，无声音故障演示；
38、东芝二片彩电TA7680的AGC电路异常，图像效果变差故障演示；
39、东芝二片彩电视频输出异常，无图像故障演示；
40、东芝二片彩电6。5M伴音中频丢失，无声音故障演示；
41、东芝二片彩电声音通道故障，无声音故障演示；
42、东芝二片彩电中放无音频信号输出，无声音故障演示；
43、东芝二片彩电伴音功放对管有一只损坏，音质变差，音量变小故障演示；
44、东芝二片彩电中放无视频信号输出，无图象、无光栅故障演示；
45、东芝二片彩电色度延迟信号丢失，彩色变淡，有爬行现象故障演示；
46、东芝二片彩电4.43M晶振损坏,无彩色故障演示；
47、东芝二片彩电TA7698局部损坏,出现水平一条亮线故障演示；
48、东芝二片彩电场同步信号丢失,场不同步故障演示；
49、东芝二片彩电消亮点电路故障,关机有亮点.故障演示；
50、东芝二片彩电亮度信号丢失,图像变暗、模糊不清故障演示；
51、东芝二片彩电G-Y信号丢失，缺绿色故障演示；
52、东芝二片彩电B-Y信号丢失，缺蓝色故障演示；
53、东芝二片彩电R-Y信号丢失，缺红色故障演示；
54、东芝二片彩电对比度电路故障，图像暗淡、对比度差故障演示；
55、东芝二片彩电行同步信号丢失，行不同步故障演示；
56、东芝二片彩电行振荡电路丢失，无图像、无声音、无光栅故障演示；
63、三洋LA76818A单片彩色电视机电路分析；
64、单片彩色电视机总线工厂调试模式的进入与调试方法；
65、单片彩色电视机音频输入电路故障，无声音故障演示；
66、单片彩色电视机4.2V稳压管损坏，不能开机故障演示；
67、单片彩色电视机键控电路故障障演示；
68、单片彩色电视机AFT电路障演示；
69、单片彩色电视机H频段电压丢失，H段收不到台故障演示；
70、单片彩色电视机L频段电压丢失，L段收不到台故障演示；
71、单片彩色电视机U频段电压丢失，U段收不到台故障演示；
72、单片彩色电视机遥控电源丢失，不能遥控故障演示；
73、单片彩色电视机场振荡信号丢失，水平一条亮线故障演示；
74、单片彩色电视机场脉冲丢失，无字符故障演示；
75、单片彩色电视机行振励电路故障，无光栅故障演示；
76、单片彩色电视机ABL失效故障演示；
77、单片彩色电视机绿基色信号丢失，缺绿色故障演示；
78、单片彩色电视机蓝基色信号丢失，缺蓝色故障演示；
79、单片彩色电视机红基色信号丢失，缺红色故障演示；
80、单片彩色电视机伴音电源电路故障，无声音故障演示；
81、单片彩色电视机音量控制电路故障演示；
82、单片彩色电视机声表面故障演示；
83、单片彩色电视机晶振损坏，无彩色故障演示；
84、学生智能答题器的使用；
85、DVD视盘机的基本操作；
86、DVD视盘机工作原理分析；
87、DVD视盘机的基本组成的认识；
88、激光头的工作原理分析；
89、DVD视盘机参数的测量；
90、DVD视盘机维修时的操作方法；
91、DVD显示屏无显示故障演示；
92、DVD显示控制电路CLK信号丢失故障演示；
93、DVD显示控制电路SB信号丢失故障演示；
94、DVD显示控制电路DATA信号丢失故障演示；
95、DVD键控电路故障一故障演示；
96、DVD键控电路故障二故障演示；
97、DVD键控电路故障三故障演示；
98、DVD+5V电源电路故障演示；
99、DVD—12V电源电路故障演示；
100、DVD+12V电源电路故障演示；
101、黑白电视电机行扫描电路的工作原理与故障分析；
102、黑白电视电机场扫描电路的工作原理与故障分析；
103、黑白电视电机图像通道电路的工作原理与故障分析；
104、黑白电视电机伴音电路的工作原理与故障分析；
105、黑白电视电机同步分离电路的工作原理与故障分析；
106、TA黑白电视机电源取样电路故障演示；
107、TA黑白电视机电源调整管损坏故障演示；
108、TA黑白电视机电源电路异常故障演示；
109、TA黑白电视机TA7609损坏故障演示；
110、TA黑白电视机场推动管损坏故障演示；
111、TA黑白电视机场输出对管损坏故障演示；
112、TA黑白电视机行消隐信号丢失,有回扫线故障演示；
113、TA黑白电视机AFC电路故障,行不同步故障演示；
114、TA黑白电视机行逆程电容失效,行幅不足故障演示；
115、TA黑白电视机视放+100V电压丢失故障演示；
116、UPC黑白电视机高频头损坏故障演示；
117、UPC黑白电视机CD1366的AGC电路故障演示；
118、UPC黑白电视机CD1353故障演示；
119、UPC黑白电视机音量控制电位器故障演示；
120、UPC黑白电视机视放管损坏故障演示；
121、UPC黑白电视机行场消隐电路故障演示；
122、UPC黑白电视机场同步电路故障演示；
123、UPC黑白电视机行振荡电路故障演示；
124、UPC黑白电视机AFC电路故障演示；
125、UPC黑白电视机行消隐电路故障演示；
126、UPC黑白电视机场输电路故障演示；
127、UPC黑白电视机稳压电源故障演示；
128、分立黑白电视机音量控制电路故障演示；
129、分立黑白电视机行同步电路故障演示；
130、分立黑白电视机行场消隐电路故障演示；
131、分立黑白电视机行振荡电路故障演示；
132、分立黑白电视机行推动电路故障演示；
133、分立黑白电视机视放+100V电压电路故障演示；
134、分立黑白电视机场同步电路故障演示；
135、分立黑白电视机场输出电路故障演示；
136、、分立黑白电视机同步分离电路故障演示；
137、功放基本电路分析；
138、BA5096工作原理分析；
139、功放R声道无声故障演示；
140、功放R声道失真故障演示；
141、功放L声道无声故障演示；
142、功放L声道失真故障演示；
143、功放前置电路故障演示；
144、功放混响电路故障演示；
145、功放声音输入电路故障演示；
146、功放运算放大器电路故障演示；
147、功放显示电路故障演示。
