TW-GP12工厂供电技术实训装置
一、概述

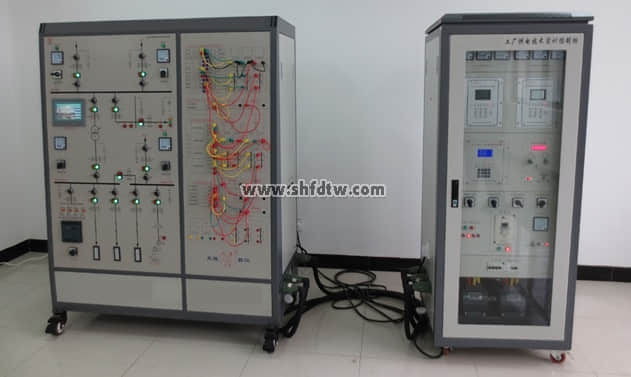

工厂供电技术实训装置系统能完成的实训项目涉及变配电室的高低压电器与成套设备、监盘与抄表、电力继电器及继电保护、倒闸操作、典型低压电气线路等内容，可以作为职业学校、技工学校的供配电专业及相关专业学生实训设备和变配电室值班电工培训培训考核平台。150-IIIA型工厂供电综合自动化实训考核设备含仪表仪器显示柜、变电站模拟控制屏、微机智能保护柜。10KV高压采用0.4 KV电压等级进行模拟，各种电气均使用真实元件。本设备配有30KVA的变压器，能在面板上能真实的反应出高低压的变化，并通过电脑实时显示。主要功能相数：3相、频率：50Hz、绝缘耐热等级：F级、绕组平均温升：≤100K、局部放电量：小于5pc。
二、设备的功能和实训项目
工厂供电综合自动化实训考核设备学生可以完成隔离开关、断路器、接触器、电流互感器、仪表选择使用、微机控制监控、母线的拆装与连接和操作。
（一）系统能完成的实训项目
1、高、低压开关与成套设备的认知与操作
(1) 10kV高压隔离开关的认知与操作
(2) 10kV高压真空断路器的认知与操作
(3) 低压塑壳断路器的认知与操作
(4) 0.4kV低压开关柜的认知与操作
2、高、低压电流、低压互感器的认知与接线
(5) 高、低压电流互感器的认知与接线
(6) 高压电压互感器的认知与接线
3、电气仪表结构认识与特性测试
(7) 电流表的使用
(8) 电压表的使用
(9) 有功功率表的使用
(10) 无功功率表使用
(11) 功率因速的使用
(12) 三相有功电度表的使用
(13) 三相无功电度表的特性
(14) 电子式多功能电度表的使用
(15) 多功能智能的使用
4、系统保护和微机保护实验实训
(16) 线路灭磁保护
(17) 变压器轻瓦斯保护
(18) 电压互感器二次回路断线保护
(19) 电机过流保护
(20) 复合电压起动电流保护
(21) 三段式电流保护
(22) 电压回路电路保护
(23) 微机线路保护监控测试
(24) 微机电动机保护监控测试
(25) 微机进行自投保护监控测试
5、35kV变电站监盘与抄表
(26) 三相多功能智能仪表的使用和参数设置
(27) 系统运行状态监视
(28) 35kV双路进线电量监测
(29) 35kV变电站主变电量监测
6、供配电系统构架与监测实训装置
(30) 变电所电气主接线一个半断路器接线方式；
(31) 变电所电气主接线内外桥接线方式；
(32) 变电所电气主接线双母线及双母线带旁路接线方式；
(33) 变电所电气主接线单母线及单母线分段接线方式；
(34) 高、低压配电网的接线方式；
(35) 低压配电保护系统及用电设备的接法；
(36) 电力变压器的联接组別；
(37) 无功功率补偿及补偿电容的保护；
(38) 终端变电所分合闸操作；
(39) 剩余电流的分级保护；
(40) 电力变压器的有载调压；
(41) 电力系统实时参数及状态的测量及分析
(42) 实训台电气主接线模拟图的认知
三、工厂供电综合自动化实训考核设备主要配置、功能及主要性能、技术指标
序号 | 设备名称 | 数量
| 用途 | 功能要求 | 主要器件名称及规格型号 |
1 | 继电保护柜1 | 1台 | 仪表测量与监控 | 1、以变配电室仪表计量柜的形式与培训考核设备的实际需要结合，在仪表的布局、安装以及仪表类型选择上和现场仪表计量柜相同，然后根据实验和实训的需要提供各类仪表和电源、引出继电器端子，分别用于实验、实训接线；2、可以方便的实现对这些仪表的特性测试和调校训练，还可以实现对供配电系统线路和变压器典型保护电路的接线和调试实训。 | 1、三相有功功率表：6L2 2.0KW 2、三相无功功率表：6L2 2.5KVAR 3、三相功率因数表：6L2 COS& 4、三相四线有功电度表：DT864 5、三相四线无功电度表：DX864-4 6、电子式三相电度表：DTS237 7、多功能电力仪表：PD888-24-3 8、电流表（指针式）：6L2 AC 10A 9、电压表（指针式）：6L2 AC 380V 10、开关、指示灯及接线端子若干 11、实训连接导线 |
2 | 变电站模拟控制盘 | 1台 | 模拟一次系统具有两路35kV进线，35kV母线为双母线，具有母联断路器，两台35kV/10kV主变，10kV母线为单母分段，4路10kV出线带不同功率因数负载，10kV母线具有两路无功补偿。 | 1、在此一次系统上，各位置隔离开关和断路器都装有模拟操作手柄和位置指示器； 2、可以完成典型35kV 变电站各类工况下的倒闸操作，具有误操作告警及误操作次数显示，并且在两路35kV电源进线和变压器进线装置 3、可以设置线路相间短路和单相接地短路、变压器的相间短路，并且短路点的位置可调，与继电保护实训柜配合完成变电站系统的继电保护实训项目。 4、配有大功率负载，单相调压器，三相调压器，完成模拟实验，使功能更加完整强大 | 1、 补偿电容器：BSMJ0.4/3Kvar 2、 小型断路器：DZ47 3、 功率因数表：6L2-C0S￠ 4、 自动补偿控制器：JKL5CF 5、电压表（指针式）：6LC-10KV/100 6、电压表（指针式）：6L2 AC450 7、电流表（指针式）：6L2 AC10A 8、综合显示仪表（数显式）：PY194E-2S4 9、感性负载：大功率交流异步电动机 10、万能转换开关：LW5D-16 YH3/3 16、开关状态指示灯 17、模拟开关 18、配套软件 |
3 | 继电保护柜2 | 1台 | 仪表测量与监控 | 1、以变配电室微机保护柜的形式与培训考核设备的实际需要结合，根据实验和实训的需要提供各类仪表和电源、引出微机端子，分别用于实验、实训接线，在继电保护实训柜上可以清楚的了解各类微机的结构、如线路保护、电动机保护、进线自投保护等；2、可以方便的实现对这些微机的特性测试和调校训练，更直观的观察现象。3、柜内还设置变压器轻瓦斯保护、电压互感器保护、电机过流保护、复合式电压起动电流保护等一系列综合模拟保护。 | 1、微机线路保护监控装置：HYP2610 2、微机电机保护监控装置：HYP2410 3、微机进线自投保护监控装置：HYP2510 4、日光灯管：12W 18、闪光蜂鸣器：LA42SMFA（红色） 19、开关、指示灯及接线端子若干 20、实训连接导线
|
6 | 工具箱 | 1套 | 安装调试用 | 1、 螺丝刀：100mm×￠5mm一字、十字各一把,75mm×￠3mm一字、十字各一把； 2、 斜口钳1把 3、 尖嘴钳1把 4、 钢丝钳1把 5、 剥线钳1把 6、 压线钳1把 7、 数字万用表1块 8、 电工刀1把 9、 工具箱1个 | |
7 | 变压器 | 1台 | 配套使用 | 带填料的树脂使浇注体内的膨胀系数差异小，固化收缩率小，内应力小，固化物的硬度高，在高、低压线圈的内外表面环氧树脂包封层内，放置有预制成型的加强材料，具有尤如钢筋混凝土一样的致密结构，因而机械强度大于纯环氧树脂，能承受突发短路电动力作用而无损伤。 | |
8 | 显示屏 | 1套 | 实时显示 | 智能显示电压变化 | |
10 | 安全 标志 | 1 | 安全 防护 |
四、技术指标
1．输入电压：三相五线制380V±10% 50Hz
3．整套系统总容量：<12KVA
4．台体尺寸：
继电保护柜1：（长）800mm×（宽）850mm×（高）2000mm
继电保护柜2：（长）800mm×（宽）850mm×（高）2000mm
Y模拟控制屏：（长）2450mm×（宽）700mm×（高）2000mm
