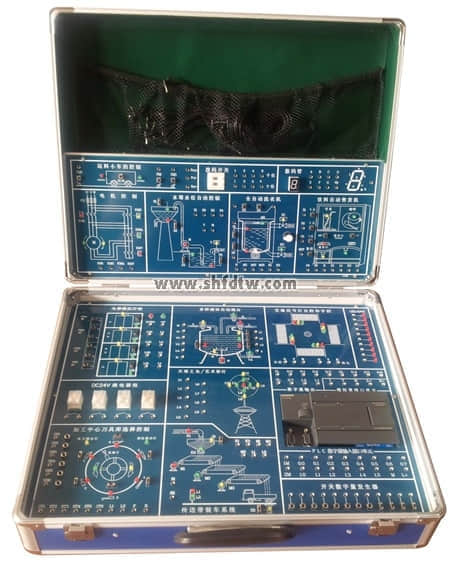

TW-BKB型PLC可编程实验箱
为适应各类院校实验室建设的需要，我们推出了可编程实验箱。它集可编程逻辑控制器、编程软件、MCGS节约实验场地工控组态软件于一体。在本装置上，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，所有实验均有组态棒图进行动态跟踪，装置配备的主机采用三菱1N-24MR的可编程序控制器。
一、主要技术指标：
1）、PLC主机：24点
2）、电源输入：AC220V，50HZ
3）、利用应用软件编程
4）、电流≥2A，过载保护。
5）、可编程控制器与计算机设有通信接口（RS232）及PC/PPI电缆。
二、性能特点：
组态MCGS工控组态软件，打开软件编程环境，任何实验都可以编辑出形象直观、动感强、教学效果好的组态棒图，并进行实验动态跟踪教学。
实验系统由以下几部分构成：
1、PLC可编程控制实验仪；
2、PLC可编程控制器演示装置；
3、Programmable Controller（可编程控制器）；
5、PLC可编程控制器与计算机通讯的接口及电缆；
6、组态软件。
三、可编程实验项目：
1）、交通信号灯PLC自动控制实验
2）、全自动洗衣机PLC自动控制实验
3）、LED PLC自动控制实验
4）、四层电梯PLC自动控制实验
5）、艺术彩灯造形的PLC自动控制实验
6）、电机自动控制演示板
7）、星角启动的PLC自动控制实验
8）、无人售货的PLC自动控制实验
9）、水塔自动供水实验
10）、自动送料装车实验
11）、继电器控制实验
12）、抢答器控制实验
13）、可编程控制器的基本指令编程练习
14）、用已编辑好的组态棒图，对以上任何实验进行动态跟踪教学实验
15）、针对实验项目的具体要求，学生自行编辑组态棒图，进行教学实验可根据校方的要求
四、主要配置清单：
序号 | 名称 | 具体配置说明 | 数量 | 单位 | 备注 |
1 | PLC实训箱 | 1 | 个 | ||
2 | 实训演示单元模块 | 2 | 块 | 整块 | |
3 | PLC主机 | 三菱1N-24MR | 1 | 台 | 24点 |
4 | 编程电缆 | 1 | 根 | ||
5 | PLC编程软件 | 1 | 套 | 中文版 | |
6 | 工控组态软件 | MCGS中文版 | 1 | 套 | |
7 | PLC实验程序 | 与实验模块配套 | 1 | 套 | |
9 | 实验指导书 | 1 | 套 | ||
10 | 其它配件 | 实验连接线 | 1 | 套 | 高可靠叠接插头线 |
注：PLC主机可选择三菱2N-32MT，价格6800元
