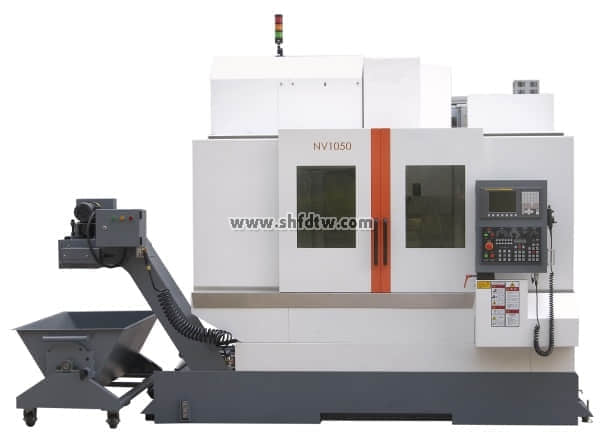

TW-NV1050立式加工中心
TW-NV1050技术参数
项目 | 单位 | 规格 | ||
工作台 | 工作台尺寸 | mm | 1200*550 | |
加工范围 | mm | 1050*550 | ||
T槽尺寸(中心距*槽宽*槽数) | mm | 100*18*5 | ||
工作台最大载重 | kg | 700 | ||
行程 | X/Y/Z轴行程 | mm | 1050/550/600 | |
主轴鼻端至工作台面 | mm | 150-750(可选配:350-950) | ||
主轴中心至立柱导轨面 | mm | 623 | ||
主轴 | 主轴锥度 | BT50 | ||
主轴转速 | rpm | 6000 | ||
主轴传动方式 | 齿轮式 | |||
主轴电机 | 主轴电机 | kw | 15-18.5 | |
扭矩 | N.m | 高档:最高扭矩:95.5NM 抵挡:最高扭矩:432NM | ||
进给率 | 切削进给(X/Y/Z轴) | mm/min | 1~20000 | |
快速进给(X/Y/Z轴) | mm/min | 36000/36000/36000 | ||
精度 | 定位精度 | mm | 0.005 | |
重复定位精度 | mm | 0.003 | ||
自动换刀系统 (选配) | 刀具数量 | PCS | 24 | |
换刀方式 | 随机 | |||
最大刀具直径 | mm | Φ85(φ150邻空) | ||
最大刀具长度 | mm | 300 | ||
最大刀具重量 | kg | 7(刀具偏载) | ||
刀柄形式 | BT50 | |||
换刀时间 | s | 2(T-T) | ||
其他 | 空压需求 | kg/cm2 | 6 | |
最大加工速度 | mm/min | 20000 | ||
电源需求 | kva | 30 | ||
机台重量 | kg | 8000 | ||
占地面积(长*宽*高) | mm | 3670*2520*2870(含排屑机) |
机床机械指标

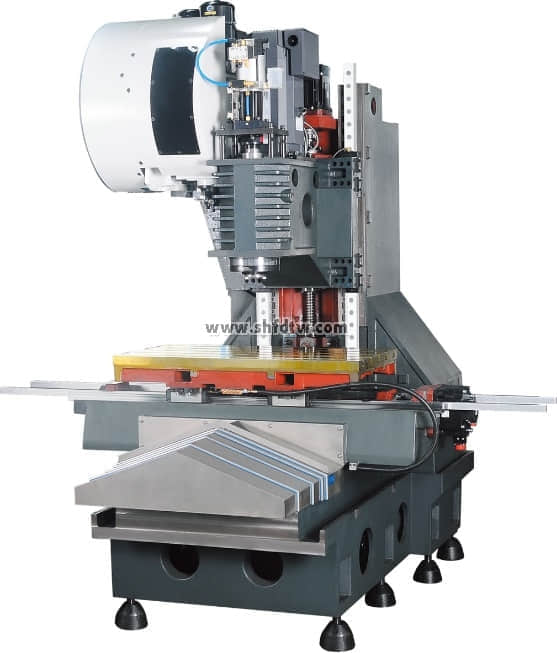

1、机床结构
机床的主要基础件,采用高抗拉强度铸铁HT300,在结构上进行优化设计,具有较高的静态刚度。
主轴具有高刚性结构,机械效率高,可作高精度的重切削加工。
主轴电机采用了交流伺服技术,可实行无级变速正反转
三轴超高速超静音滚珠丝杆采用了预拉伸结构,使三轴具有较好的动态刚度和抵抗热变形能力
三轴采用台湾高精度等级重载滚柱线性滑轨,适合高速切削,刚性强,效率高
三轴滚珠螺杆和驱动伺服马达直接传动,无传动累积误差,重复及定位精度高
自动换刀结构,换刀迅速,动作平稳
机床所有零部件和各种计量单位全部符合国际单位(ISO)标准
2、机床防护
机床防护装置安全、齐全、可靠
机床噪音:符合国家标准,75db
电控柜密封防尘防水,等级IP65
3、润滑系统
采用TZ电动润滑装置,对各滑动面及滚珠丝杆进行定量注滑润滑
注油时间间隔和注油量可调,确保各个润滑点得到100%注油
油位过低(缺油)时机床显示报警
润滑油选用68#导轨润滑油
润滑箱容积2升
润滑泵电压220V,电机输出功率25W,最大压力2.5Mpa吐出流量110Ml/min
4、冷却系统
冷却系统容积240L
斯特尔冷却泵
切削冷却为万向喷头喷射冷却液
5、气动系统
气动系统装有三点组合,压力开关、电磁阀等,实现气动换刀,主轴吹气,压力6-8KG/C㎡,流量220L/MIN,外接气枪,可对工作区域进行清洁
6、电气系统
标准系统具有完善可靠的联锁、安全保护和故障自诊断报警功能
配有RS232标准通讯接口,可用计算机软盘进行程序的储存
(根据用户的要求可提供相应的软件)
可根据用户要求选择其它的系统
7、排屑装置
双螺杆链板式排屑装置

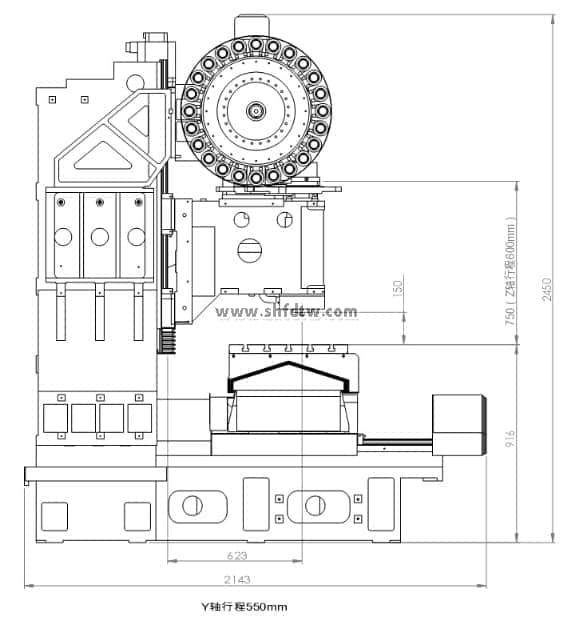

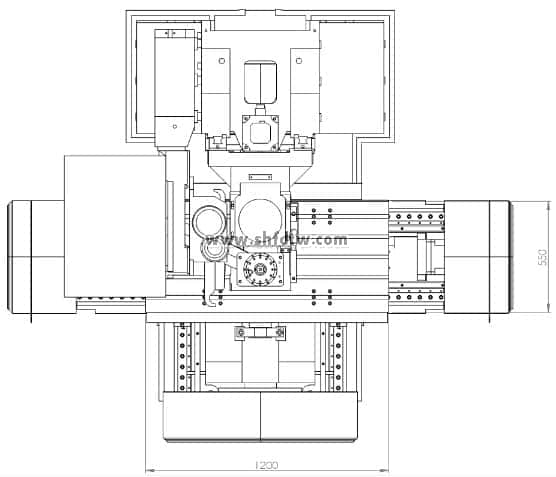

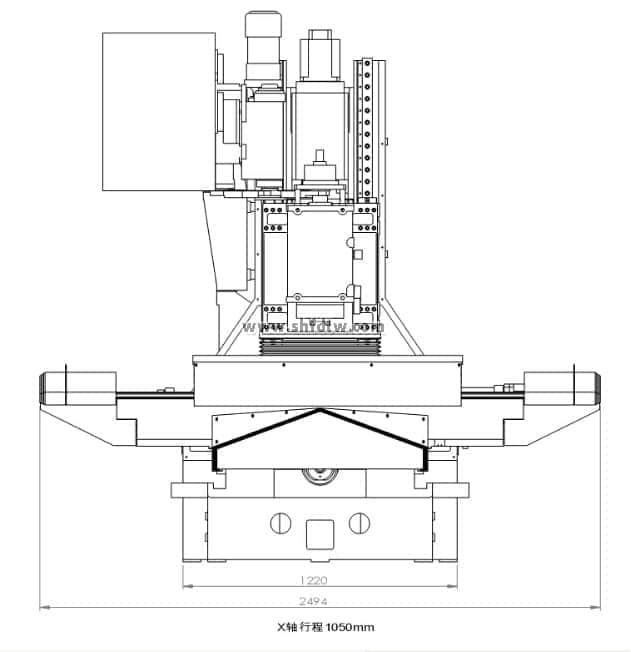

机床结构图
主要配置明细表
品名 | 规格 | 产地 | 厂商 | |
控制系统 | FANUC 0I-MD | 日本 | 发那科 | |
主轴电机 | SJ-V15-01ZT | 日本 | 发那科 | |
伺服电机 | X轴 | HF453S-a48 | 日本 | 发那科 |
Y轴 | HF453S-a48 | |||
Z轴 | HF703B-a48 | |||
滚珠丝杆 | X轴 | SB4012*-5RRGO+1458LC3(C3级) | 日本 | THK |
Y轴 | SB4012*-5RRGO+920LC3(C3级) | |||
Z轴 | SB4012*-5RRGO+945LC3(C3级) | |||
滚柱导轨 | X轴 | SRG45LR2SSCOE+1830LP-II | 日本 | THK |
Y轴 | SRG45LC2SSCOE+1305LP-II | |||
Z轴 | SRG45LR2SSCOE+1357.5LP-II | |||
丝杆联轴器 | X轴/Y轴/Z轴 | BK3/Φ28-Φ35 | 台湾 | 靖钛 |
轴承 | NTN-BST30*62-1BP4(P4级) | 日本 | NTN | |
主轴 | BT50/6000rpm | 台湾 | 普森 | |
刀库 | 24把刀,圆盘刀臂式 | 台湾 | 臻赏 | |
变压器 | 30KWA | 合资 | 罗宏 | |
冷却泵 | 台湾 | STAIRS | ||
电器元件 | 德国 | 施耐德 | ||
气动元件 | 台湾 | 金器 | ||
润滑系统 | 中日合资 | 河谷 | ||
伸缩护罩 | TW-NV1050三轴全罩式 | 台湾 | 宜德 | |
排屑装置 | 链板排屑机排屑+螺杆排屑*2 | 天威 |
