TW-XQ51新能源汽车教学平台


一、产品简介

  该设备将一台可正常运行的  比亚迪E5 电动车  改装为在线检测教具车,可实时检测与诊断电机控制单元、VCU控制单元、高压电池ECU控制单元、车载充电系统单元与ABS及空调控制单元等的动、静态信号参数。

适用于各院校对电动车整车理论和维修实训的教学需要。

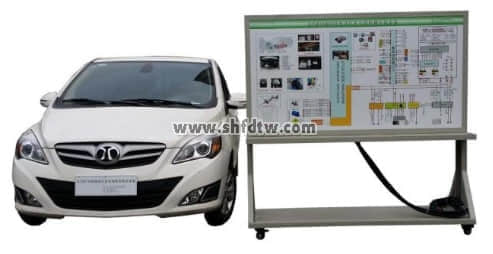

新能源汽车教学平台(图1)

报价是改装费用,不含汽车(客户可自己购买汽车,新车或二手车)


二、功能特点

1.整车结构完整,各控制系统、传感器、执行器齐全,可正常运行;

2. 可通过原车仪表显示整车动、静态信号参数;

3.电控系统各传感器、执行器的工作参数采用发光管或数码表进行显示;

4.制作可移动“汽车检测实训台”,可分别进行以下控制系统的检测实训:

电机控制单元

车载充电控制单元

ABS控制单元

辅助电器

高压电池ECU控制单元

VCU控制单元


5.“汽车检测实训台”通过专用线束与整车连接,确保连接断开后整车功能完整,保持原车所有功能。

6.教学面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和原车各个等实物,认识和分析各控制系统的工作原理。

7.汽车检测实训台面板上安装有检测端子,可直接在面板上进行原车各控制单元的检测实训。

8.汽车检测实训台面板上安装有诊断座,可连接专用或通用型汽车解码器,对各电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。

9.汽车检测实训台面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。


三、基本配置:(每套)

1. 在线检测教具车1辆(  比亚迪E5)

2. 故障设置控制器1套

3. 汽车检测实训台1套(1740*650*1700mm,带可移动脚轮的台架)

4. 故障设置和考核系统1套

5. 航空插头和连接电缆1套


四、实训项目

新能源汽车的分类和技术特点认知;

纯电动汽车的特点认知;

纯电动汽车的基本结构认知;

各总成零部件的名称和功能认知;

高压电控总成结构认知;

纯电动汽车各总成之间的控制关系实训;

控制模块的组成认知;

电机控制器模块的结构和工作原理实训;

电机控制器模块的检测方法实训;

DC-DC转换器模块的结构和工作原理实训;

DC-DC转换器模块的检测方法实训;

动力配电箱模块的结构和工作原理实训;

动力配电箱模块的检测方法实训;

电池管理单元的结构和工作原理实训;

电池管理单元的检测方法实训;

电机总成的结构、工作原理及工作过程认知;

电机总成的检测方法实训;

电池包体总成的结构、工作过程及性能认知;

高压辅助模块的组成结构原理认知;

车载慢充的结构和工作原理实训;

车载慢充的检测方法实训;

漏电保护器的结构和工作原理实训;

漏电保护器的检测方法实训;

档位控制器的结构和工作原理实训;

档位控制器的检测方法实训;

主控ECU的结构和工作原理实训;

主控ECU的检测方法实训;

加速踏板的结构和工作原理实训;

加速踏板的检测方法实训;

电池包体总成的充放电结构认知;

电池包体总成的充放电工作原理实训;

电池包体总成的充放电操作技巧实训;

电池包体总成的维护注意事项实训;

电池包体总成的测试方法实训;

电池包体总成的测试安全事项认知;

纯电动汽车故障码读取与分析实训;

纯电动汽车故障诊断仪的操作实训;

纯电动汽车故障诊断实训;
