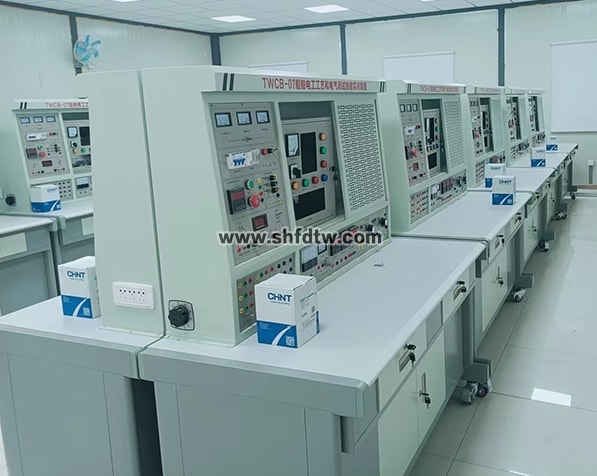

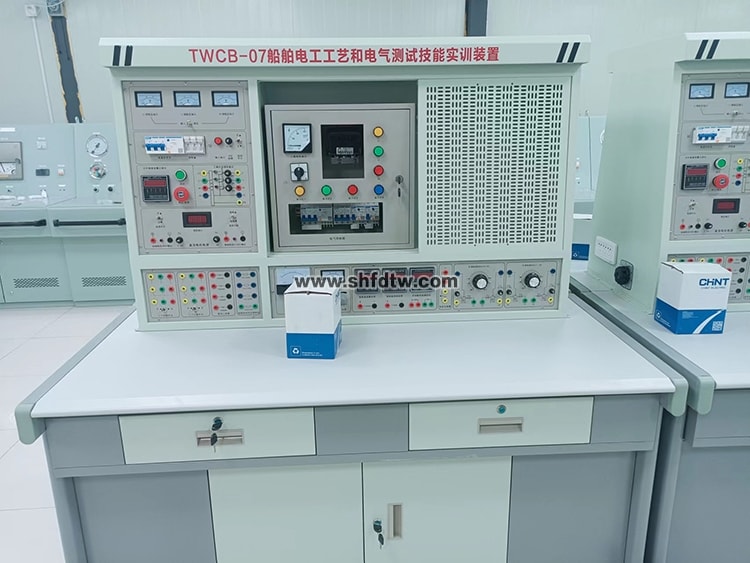

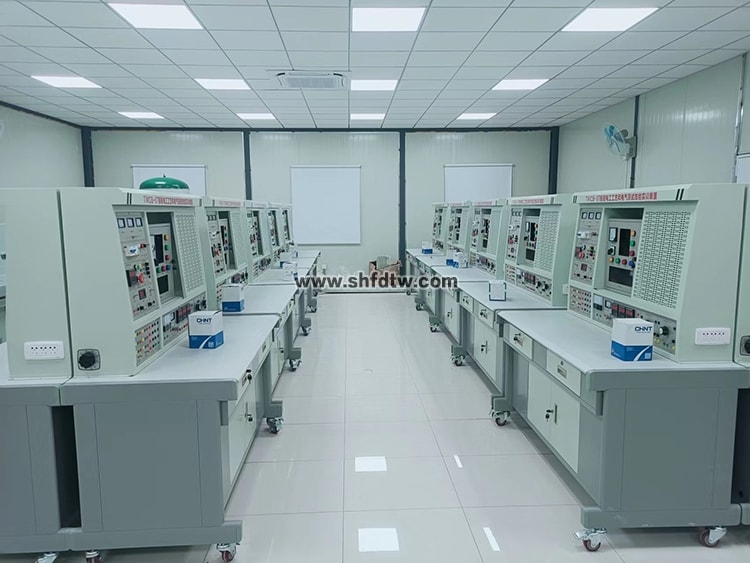

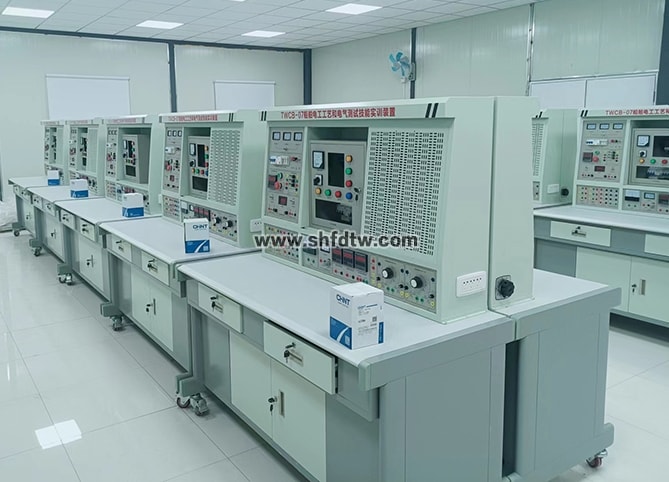

TWCB-07船舶电工工艺和电气测试技能实训装置
TWCB-07船舶电工工艺和电气测试技能实训装置是我们天威公司根据中华人民共和国海事局《海船船员适任考试与评估大纲》对船员所要求的实操技能而研制的，可完成操作级轮机管理人员规定的评估项目《船舶电工工艺和电气测试》的培训及技能评估，适合船舶类相关专业的实训教学，也可作为各培训机构、技能鉴定站（所）的技能考核、评估设备。
TWCB-07船舶电工工艺和电气测试技能实训装置技术性能：
1.输入电压：三相四线（或三相五线）～380V±10% 50HZ
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜1.5kVA
4.尺寸：1500*700*1600mm
TWCB-07船舶电工工艺和电气测试技能实训装置装置配备：
1.交流电源
(1)提供三相固定380V交流电源，配备一台三相调压器（规格为1.5kVA，0～450V及单相0～250V连续可调），交流电源输出处设有过流保护装置，相间、线间过电流及直接短路均能自动保护。配有一只指针式交流电压表，通过转换开关切换可指示三相电网和三相调压输出。
(2)控制屏侧面设有一路三相四芯电源插座和两路固定交流220V多功能电源插座。
2.直流电源
(1)提供一路0～30V、1A可调稳压电源，具有软截止短路保护和自动恢复功能，设有电压输出指示。
(2)高压直流电源两路：提供220V、0.5A稳压电源及0～250V、3A连续可调稳压电源各一路，并设有电压输出指示。
(3)提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组。
3.仪器仪表
(1)真有效值交流数字电压表一只：测量范围0～500V，量程自动判断、自动切换，精度0.5级，三位半数显。
(2)真有效值交流数字电流表一只：测量范围0～5A，量程自动判断、自动切换，精度0.5级，三位半数显，具有超量程报警、指示及切断总电源功能。
(3)直流数显电压表一只：测量范围0～600V，分200mV、2V、20V、200V、600V四档，直键开关切换，三位半数字显示，输入阻抗10MΩ，精度0.5级，具有超量程报警、指示及切断总电源等功能。
(4)直流数显毫安表一只：测量范围0～2000mA，分2mA、200mA、2000mA三档，直键开关切换,三位半数字显示,精度0.5级，具有超量程报警、指示及切断总电源等功能。
(5)功率、功率因数表一只：由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，采用专用DSP计算有功功率、无功功率。功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、无功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。
(6)提供三刀双掷转换开关及三刀三掷转换开关各一只。
(7)提供能耗制动及反接制动专用电阻各一组。
4.实训组件及实训元器件
(1)网孔实操板
提供不锈钢网孔板一块，通过搭配元器件，学生可自行在网孔板上固定、安装、布局、走线和调试，能培养学生的动手能力和操作技能。
(2)实训元器件
包括时间继电器、热继电器、交流接触器、熔断器、断路器、带灯按钮、U形导轨、温度继电器、船用电缆等。
(3)实训组件
提供安装有电阻、电容、二极管、三极管、晶闸管、场效应管、单结管等元件的线路板一块，
完成各个元器件参数的测试。
配备一只带镜面式指针电流表和一只电流互感器。
(4)电磁制动器一台：用于对电磁制动器进行检测与间隙的调整。
(5)小型电气控制箱一个。
(6)焊接线路板所用元器件和万能线路板一套
(7)刷形转换开关一只：用于拆装训练
(8)万能焊接线路板及相关的元器件一套：用于焊接实训
(9)船用电缆连接专用附件一套
(10)船用灯具及开关一套：用于船用照明设备的维护及检修实训。
5.电机
(1)船用三相鼠笼式异步电机 一台
(2)WDJ15直流他励电动机 一台
(3)WDJ24三相鼠笼式异步电动机 一台
6.仪器及工具
配有便携式数字万用表、三位半显示、兆欧表、电流表、电烙铁、检修专用工具等
TWCB-07船舶电工工艺和电气测试技能实训装置实训项目：
1.万用表的使用
2.电子元器件的检测
3.多用钳形电流表的使用、仪表符号的认识
4.交流电压表、电流表、功率表的使用
5.直流电压表、电流表的使用
6.便携式兆欧表的使用
7.交流继电器、热继电器、时间继电器等的拆装和组装
8.温度继电器、接触器的维护、参数调整
9.测量电磁制动器间隙的方法
10.电子线路板焊接
11.电机多种控制线路的安装（如星三角降压启动、正反转控制、能耗制动、反接制动等等）
12.电气控制箱的维护与保养
13.船用电机的维护和保养
14.直流电机的电刷与换向器的调整与维护
15.电缆的使用
16.船用照明设备的维护（船用灯具的检修）
17.船用基本照明线路的接线
18.船用电缆的选用、切割、端头连接
19.电缆绝缘故障的查找
