TW-BDQ05发动机冷却系统示教板

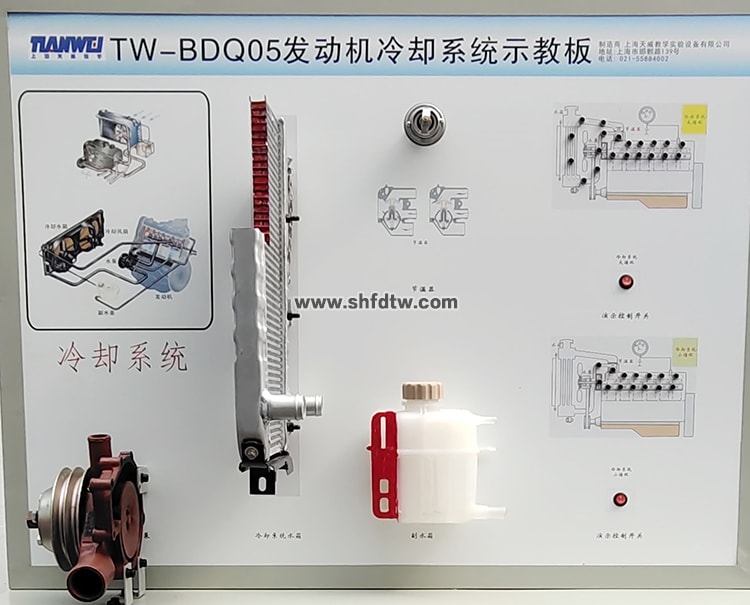

发动机冷却系统示教板(图1)

 全新

一、产品简介

该设备采用  解放CA1121/CA6110   发动机部件进行解剖处理,全面展示发动机冷却系统的内外结构(各部件齐全,剖面位置合理)。并辅以彩色发动机冷却系统结构原理图,可有效增强教学效果。

适用于中高等职业学校和培训机构对发动机冷却系统的结构,工作原理等动态教学演示需求。

本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。

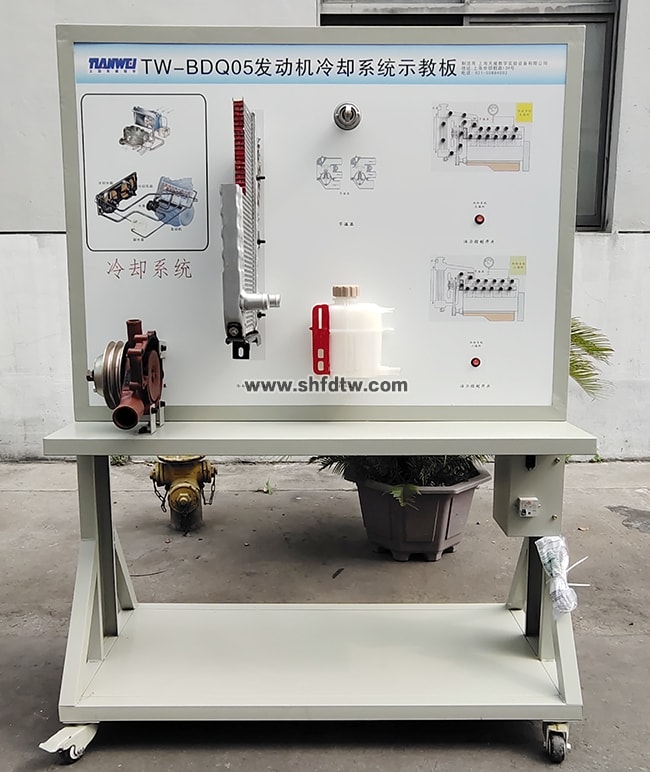

发动机冷却系统示教板(图2)


二、功能特点

1.对冷却各关键部位(如:水泵、节温器等)进行解剖处理,各剖面喷涂不同颜色,全面展示发动机冷却系统的内外结构。

2.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照发动机冷却系统结构原理图和实物,认识和分析发动机冷却系统的工作原理。

3.示教板面板上安装有不同颜色的LED灯,通过LED灯顺序闪烁方式,可动态演示冷却液在大循环、小循环和混合循环中的流向。

示教板面板上安装有检测端子,可直接在面板上检测冷却风扇系统各电路元件的电信号,如电阻、电压、电流、频率信号等。

4.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、检测仪器等。

5.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。

三、技术规格

   外形尺寸(约):1240×600×1700mm(长×宽×高)

   外接电源:AC 220V±10% 50Hz

   工作电压:DC 12V

   工作温度:-40℃~+50℃

   颜色:7032

   钢管:40*40*3mm

   机柜:1.5mm冷板冲压成形,背面设置维修门;

   移动脚轮:100*60mm

四、基本配置(每台)


序号

名        称

规格型号

单位

数量

1

检测控制面板

装有各种检测端子以及彩色结构原理图

(面板:1200*900*4mm)

1

2

点火开关


1

3

水泵总成


1

4

节温器



5

冷却电子风扇


1

6

LED灯动态冷却演示系统


1

7

台架(带自锁脚轮装置)

124600×1700mm(长×宽×高)

1
