TW-XQ53整车无损检测教学分析平台
一、功能要求：
1.通过专用线束与整车连接，断开专用线束后整车功能完整。
2.整车结构完整，不破坏原车线束，各控制系统、传感器、执行器齐全，可正常运行。
3.可通过原车仪表显示整车动、静态信号参数。
4.配电机控制单元、BMS控制单元、空调控制单元。

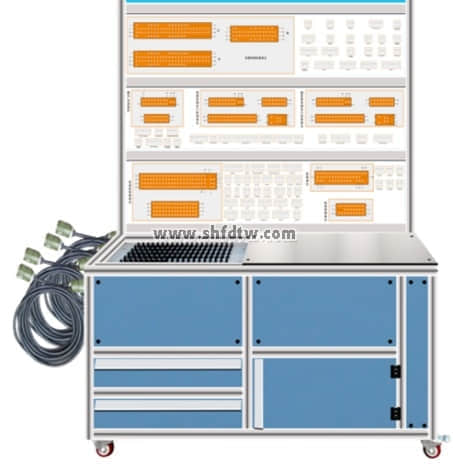

5.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色控制单元和执行器、传感器端子图；并安装2mm镀金检测端子。
6.实训台框架采用2mm厚模具成型铝合金框架结构，带自锁脚轮装置；检测面板安装位置可随意进行更换。
7.配备无线故障设置系统
8.可以实现多名学员同时进行车辆高技术的维修诊断实训
二、基本配置要求：
1. 在线检测教具车1辆( 选配 比亚迪E5纯电动轿车)；
2. 故障设置控制器1套；
3. 新能源整车在线检测实训台1套；
4. 无线控制器 1套；
5. 无线路由器 1台；
6. 专用对接线束1套。
三、可完成实训项目
新能源汽车的分类和技术特点；
纯电动汽车的特点；
纯电动汽车的技术参数；
纯电动汽车的基本结构；
各总成零部件的名称和功能；
纯电动汽车各总成之间的控制关系；
控制模块的组成；
电机控制器模块的结构和工作原理；
电机控制器模块的检测方法；
DC-DC转换器模块的结构和工作原理；
DC-DC转换器模块；
动力配电箱模块的结构和工作原理；
动力配电箱模块的检测；
了解电池管理单元的结构和工作原理；
电池管理单元的检测；
电机总成的结构、工作原理及工作过程；
电机总成的检测方法；
电池包体总成的结构、工作过程及性能；
高压辅助模块的组成；
车载慢充的结构和工作原理；
车载慢充的检测方法；
漏电保护器的结构和工作原理；
漏电保护器的检测方法；
档位控制器的结构和工作原理；
档位控制器的检测方法；
主控ECU的结构和工作原理；
主控ECU的检测方法；
加速踏板的结构和工作原理；
加速踏板的检测方法；
电池包体总成的充放电台架结构；
电池包体总成的充放电台架工作原理；
电池包体总成的充放电台架操作技巧；
电池包体总成的维护注意事项；
电池包体总成的测试方法；
电池包体总成的测试安全事项；
纯电动汽车故障码的读取方法；
故障代码的含义；
纯电动汽车故障诊断仪的操作方法；
纯电动汽车故障码的消除；
纯电动汽车故障诊断仪的操作方法；
设置纯电动汽车故障；
分析纯电动汽车故障现象，
掌握纯电动汽车故障排除方法。
