TWX-01A网络型PLC可编程控制器综合实训装置
（PLC+变频+电气控制+触摸屏）

TWX-01A实训装置：开启工业自动化的实践之门

一套融合了可编程控制器、变频调速、电气控制与触摸屏技术的综合实训平台，正在职业院校的实验室里，为未来的工业自动化技术员铺就坚实的实践之路。

这套采用积木组合式结构的装置，配备了开关量、模拟量、变频调速、触摸彩屏及总线通信等多种功能模块，并配套有组态监控软件和仿真实训软件。

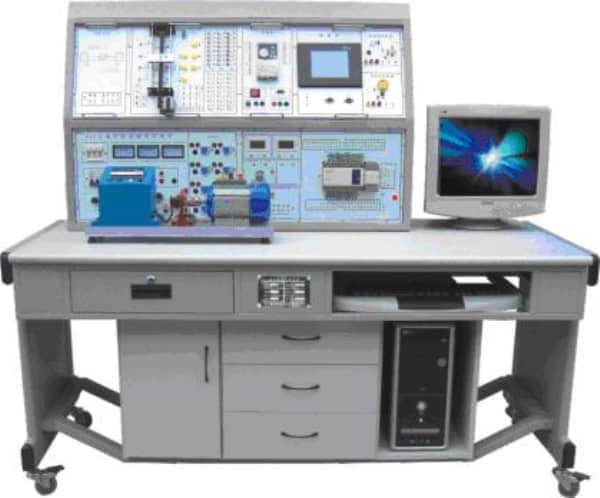

TWX-01A网络型PLC可编程控制器综合实训装置是一个高度集成化的教学平台，它由控制屏、实训桌、主机实训组件、多种实训模块（包含丰富的工业现场设备模拟对象）、变频器挂箱、触摸屏挂箱以及交直流电机等部分共同组成。

这套装置采用积木组合式结构，这种设计理念意味着各个功能模块既能独立使用，也能灵活组合，为教学提供了极大的便利性和拓展性。

实训装置的核心是PLC主机，通常选用西门子S7-1200系列或类似级别的工业级控制器，它肩负着处理逻辑、运算和控制指令的重任。

在此基础上，增加了变频器组件（如西门子V20变频器），用于电机调速与控制；触摸屏组件作为人机交互界面，用于参数设定、设备监控和操作；以及一系列模拟工业现场的控制对象模块。

技术性能方面，装置通常采用三相四线（或三相五线）380V±10%的工业标准电源输入，工作环境适应性广（温度-10℃～+40℃，相对湿度＜85%），装置容量低于0.5KVA，整体设计紧凑，安全性高，配备有完善的漏电保护系统。

TWX-01A实训装置的一大亮点是基于现场总线的组态监控实训教学功能。

在实际工业环境中，设备间的通信与协同至关重要。这套装置通过现场总线网络，可以将多台实训装置（作为从站）与主站PLC进行连接，实现1：N的通信。

这种网络化架构允许学生模拟工业现场的真实控制场景。从站的PLC负责运行控制对象的程序，而主站PLC则可以对任意一台从站PLC进行实时监控与数据交互。

这意味着学生们不仅是在学习编写和调试一个孤立的程序，更是在体验和理解一个完整的、具备集中监控功能的工业控制系统是如何运作的。

信息化教学的另一个体现是仿真实训教学。通过配套的FLASH虚拟环境或更先进的3D仿真教学软件，学生可以在不接触实体设备的情况下，实时观察PLC的运行状态，进行接线模拟、错误排查和程序调试训练。

这种虚实结合的方式，降低了入门门槛，提高了学习效率和安全性，也使得复杂抽象的控制过程变得直观可视。

TWX-01A装置的强大之处，在于它能支撑一个从基础认知到综合应用的完整实训体系。

实训通常从最基础的环节开始，包括对PLC硬件结构、系统组成的认知，基本指令的练习，以及正确的接线和编程下载方法。学生也会通过实训平台，亲手完成典型的电动机控制实操，如点动、自锁、正反转、星三角降压启动等，这是电气控制的基石。

基于丰富的模拟控制模块，学生可以开展一系列贴近工业场景的模拟控制应用实训，下表列举了部分核心模块及其培养目标：
